分享:DIY功放+耳放合二為一的電路圖設計

發布時間:2014-01-27 責任編輯:sherryyu

【導讀】DIYER福利來羅,本站為電子愛好發燒友們收集了一套很有意義的電路圖:教你如何將你的前級功放與耳放“合二為一”,一種設計,兩種功能。有興趣的發燒友們可以照著這個電路圖制作一個實物出來,然后秀給大家看看!歡迎大家在本站上留言秀作品!

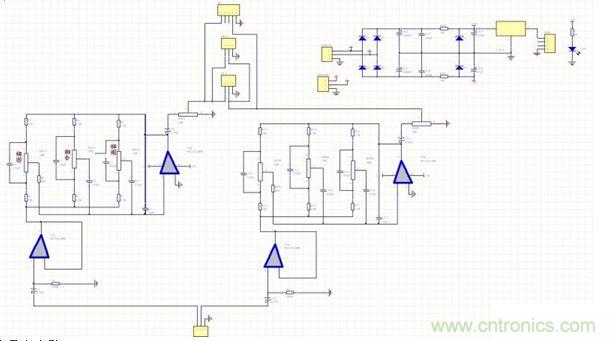

DIY的原理圖如下跟大家分享一下吧!

該電路分為主電路、電源電路兩部分。


DIY的原理圖

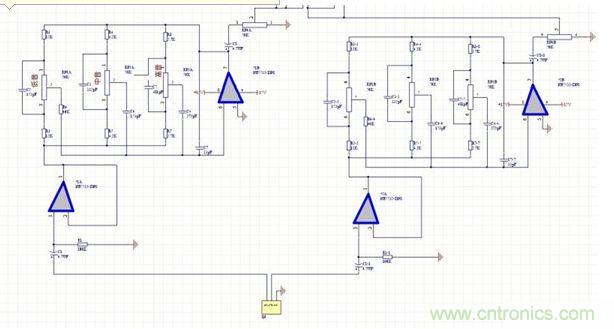

這是主電路:

這是主電路
[page]

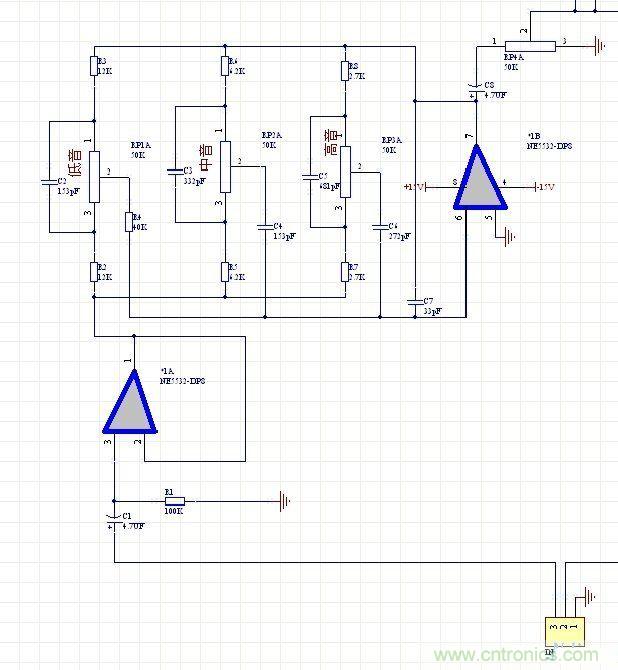

再放大點:這是其中一個聲道(另一邊相同)

這是主電路

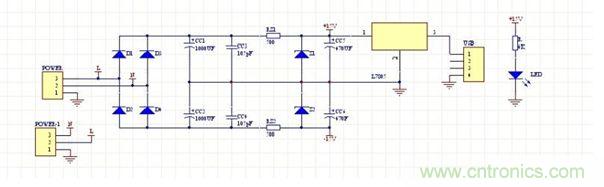

這是電源部分:其中的L7805穩出5V電壓是給我的電平指示器供電用的,當然,L7805要不要都可以,這看個人需求!


[page]

下面是部分的制作圖片,僅作為參考!


DIY功放+耳放合二為一的電路圖設計

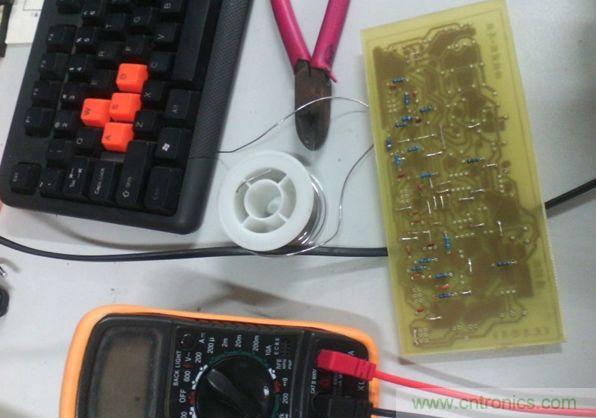

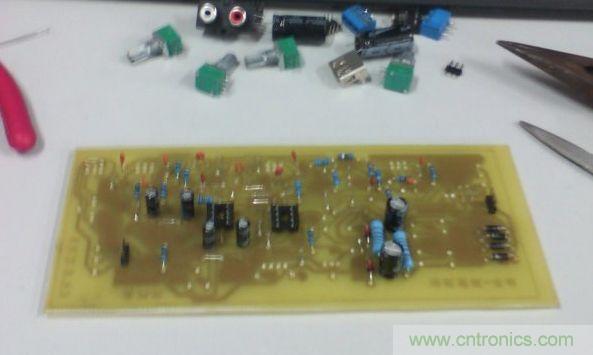

焊接元件中。

焊接元件

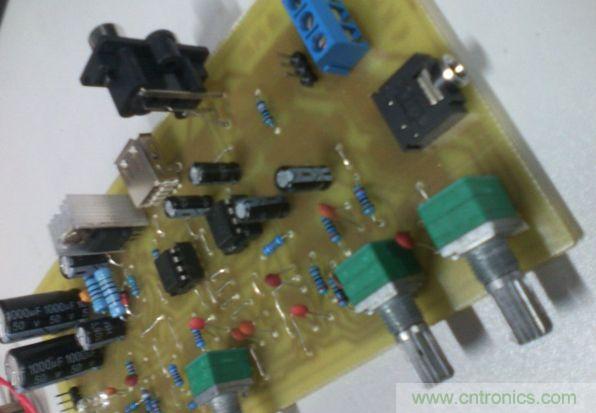

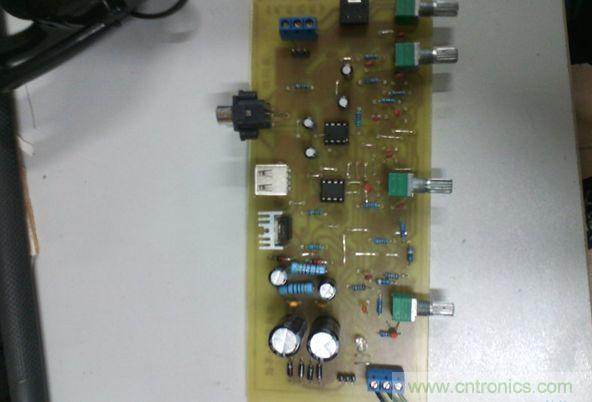

終于全部焊接好:

全部焊接好
[page]

全部焊接好

萬事具備,只欠東風,經檢查沒發現短路,接下來就是通電測試了。

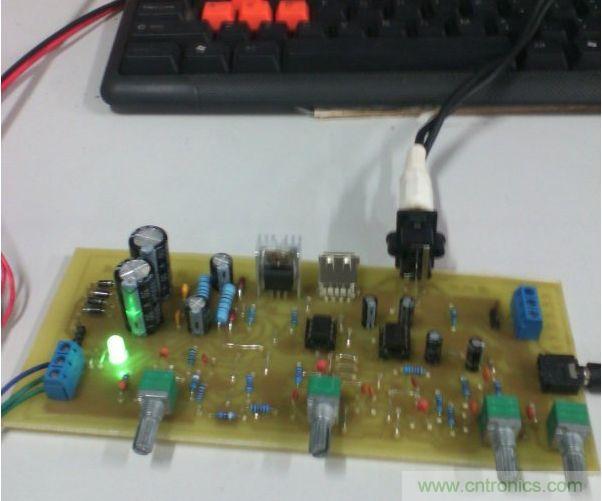

先插上耳機試試 耳放效果怎么樣?

先插上耳機試試 耳放效果怎么樣

嗯,音質確實不錯,很清新,高、中、低音均可調!(耳機戴在頭上沒有拍到,不好意思哈)

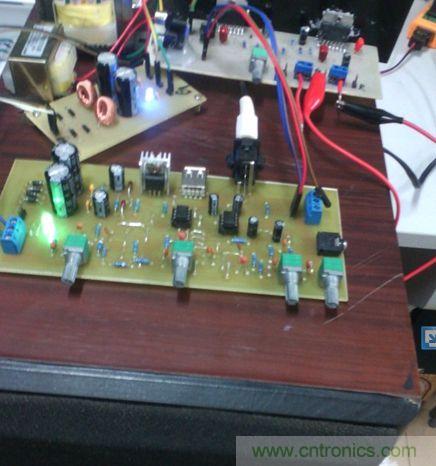

接下來再接上我的TDA7294雙聲道功放板測試一下:

先插上耳機試試 耳放效果怎么樣

主音量均可調!
