多數電路都以地為基準，電壓較低的元件能監控負載的低壓側，但不能監控高壓側。例如，幾乎任何低壓軌到軌輸入運算放大器都能檢測出升壓，這表明有過流通過了連接負載與地的電阻。為了在高壓側完成相同操作，人們一般選擇能承受較高共模電壓的差分放大器。這種方法限制了輸入放大器的選擇范圍，并提出了一個問題——如何響應過流？差分放大器會產生來自高壓側事件的一個以地為基準的低信號，但人們能防止由對地短路引起的高壓側過流，僅需關斷高壓側電源。實際上，差分放大器把高壓側信號轉換到低壓側范圍，然后人們必須把響應轉換回到高壓側范圍。

對于任何高壓側過流保護電路而言，一種更簡單的方法是使整條電路以高壓側的軌為基準。這類電路幾乎不耗電，小型三端子線性逆變穩壓器就能向它們輕松供電。但是，這種方法需要一種不常見的配置，它采用負變壓器，后者的接地引腳連接到高壓側的軌，輸入連接到系統地。沒有其它連接通往系統地。過流保護電路的所有“地”點均連接到變壓器的輸出引腳。

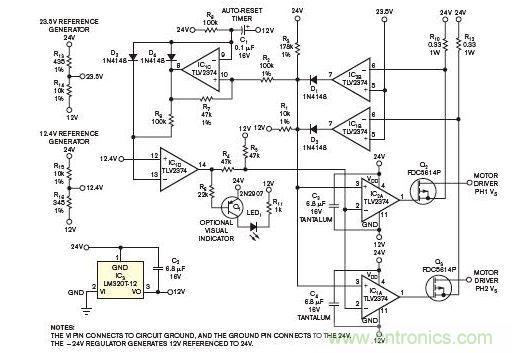

上圖描繪了一種雙相步進電機快動自復位高壓側斷路器，24V電源通向電機，12V電源通向斷路器，后者以24V為基準。斷路器把24V電機軌看作是以它本地的地為基準的12V，這個地是由變壓器的輸出端提供的。像所有負線性變壓器一樣，該電路需要一個6.8μF鉭電容。

R10和R12均為0.33Ω1W電阻，為兩個相位提供電流傳感。高壓側電力流過傳感電阻和P溝道MOSFET，到達H橋(未顯示)的高壓側輸入端，H橋驅動一個電機繞組。任何一個相位的電流均可導致傳感電壓升至0.5V，由此觸發斷路器。電路做出響應，關斷所有兩個MOSFET。它然后等待20ms，并再次接通它們，由此自動清除瞬間短路。
