DIY:簡單但神奇的無線供電套件

發布時間:2013-10-28 責任編輯:sherryyu

【導讀】無線輸電,其實就是一個電流變磁場、磁場變電流的轉換過程,應用廣泛。但是并不難理解,只要自己深一丁點的去了解電子技術就會知道無線充電其實簡單并且神奇。來看看這里技術專才自制的簡單的無線供電套件,還有各種測試細節。有興趣的你可以自己試試!

所謂的無線輸電,其實就是一個電流變磁場、磁場變電流的轉換過程,這在實際應用中非常廣泛,只不過往往被我們忽略了它的存在。如果我們能更深一層次的去探討電子技術,你就會發現它是如此的簡單并且神奇!

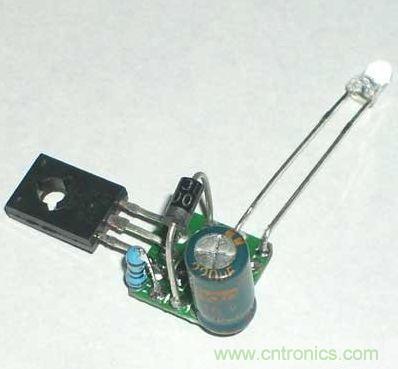

DIY:簡單但神奇的無線供電套件

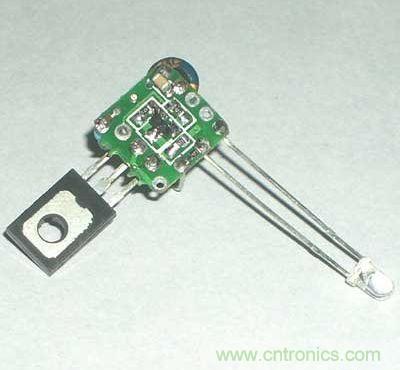

這是反面圖

DIY:簡單但神奇的無線供電套件

聰明的朋友可以對著圖自行制作。

DIY:簡單但神奇的無線供電套件

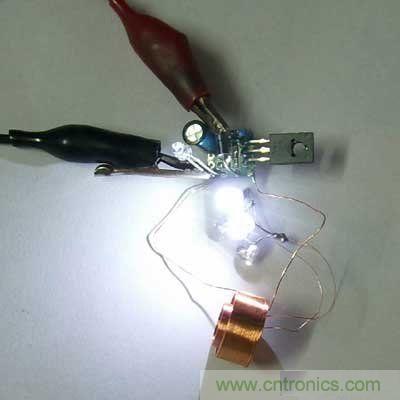

這是無線供電線圈進行測試,由于測試不需要大功率工作,因此不必安裝散熱片。
[page]

DIY:簡單但神奇的無線供電套件

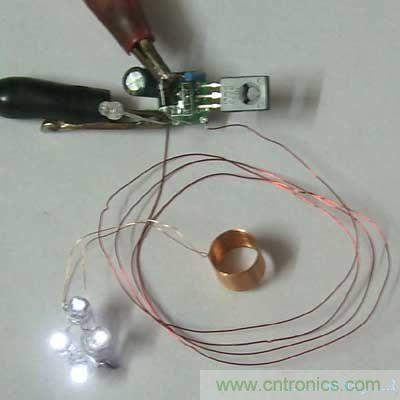

次級線圈采用四個發白光的草帽燈,先兩個兩個的串聯后再反向并聯接到線圈,這樣,不論怎樣,只要線圈有電壓,總會至少有兩個二極管發光!該發光二極管的點亮電壓為2.8-3.2V,要想讓發光二極管點亮,至少應有5V的感應電壓才行!

DIY:簡單但神奇的無線供電套件

請看,次級線圈只用一個100UH的電感也能感應出5V以上的電壓!

DIY:簡單但神奇的無線供電套件

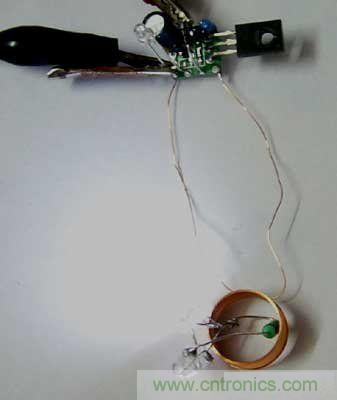

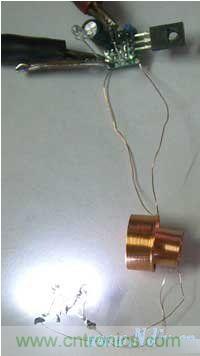

請看,初級線圈、次級線圈都采用空心線圈,無需高頻導磁磁芯也能感應出5V以上的電壓!
[page]

DIY:簡單但神奇的無線供電套件

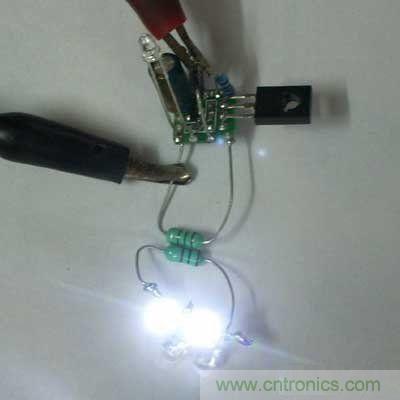

請看,初級線圈、次級線圈都采用100UH的電感也能感應出5V以上的電壓!

DIY:簡單但神奇的無線供電套件

真是難以相信,初級線圈隨便繞個10來圈都能工作!

DIY:簡單但神奇的無線供電套件

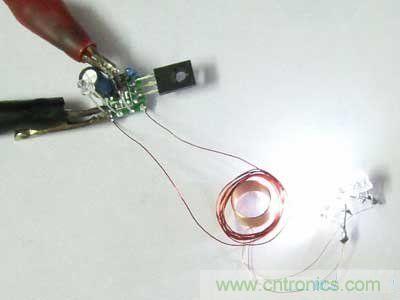

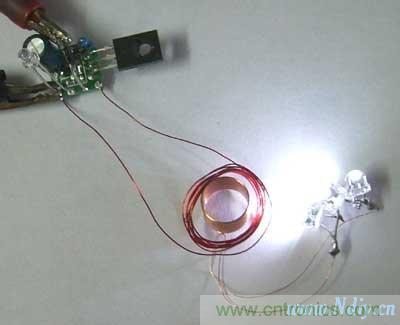

兩個空心線圈套到一起了,發光二極管發出很強的白光!請注意千萬將電壓調高,否則發光二極管可能會被燒壞的。
[page]

DIY:簡單但神奇的無線供電套件

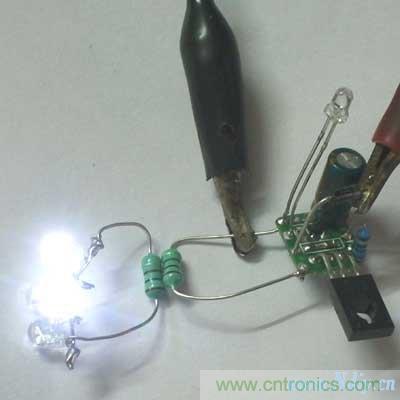

兩個電感也能感應出5V以上的電壓來!

DIY:簡單但神奇的無線供電套件

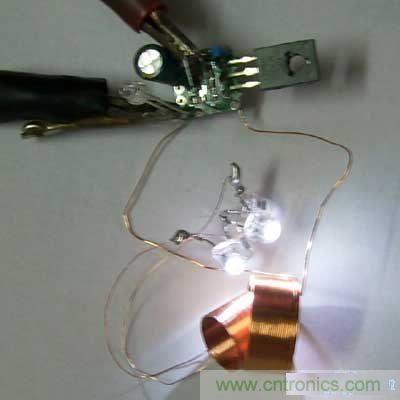

兩個空心線圈也能感應出5V以上的電壓來!

DIY:簡單但神奇的無線供電套件

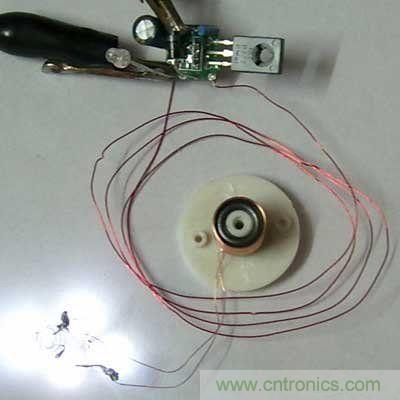

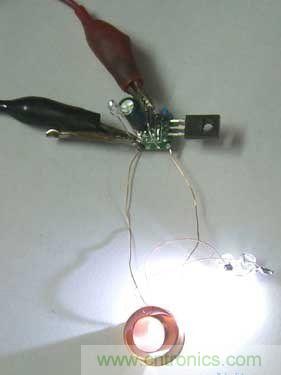

真奇怪!初級僅僅只有4圈!
[page]

DIY:簡單但神奇的無線供電套件

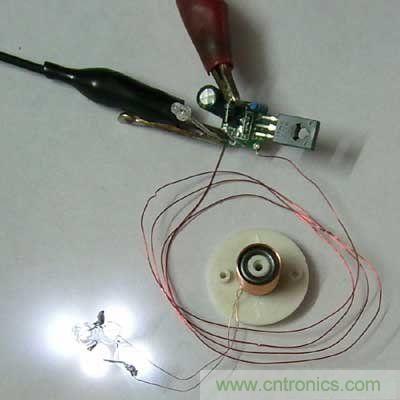

初級還是只有4圈!不過,次級加了一個高頻導磁磁芯!看樣子,磁芯確實有聚集磁力線、提高導磁率的作用,書上說得對!

DIY:簡單但神奇的無線供電套件

為什么有時候兩個發光二極管亮,有時四個發光二極管亮?這跟線圈和負載有關,本模塊電路最佳輸出就是只有半周的信號強,這樣用半波整流,既省元件又不占地方!
