寫在制作之前的話：

關于成本，選5.5v電池板，成本還是很高的每塊版大約十幾元，選成品板非常便宜，但需要DC-DC變換，電池板輸出特性比較軟，不能瞬間提供較大的脈沖電流，這一點對DC-DC降壓變換極為不利。

如果想安裝在汽車上，最好用價位比較高可變形的柔性太陽能電池板，用的時候可以鋪在車頂上。當然如果大家有想法，自己可以做一個自動追日的轉向裝置，像向日葵一樣追著太陽走，也不錯哦。好了，不廢話了。

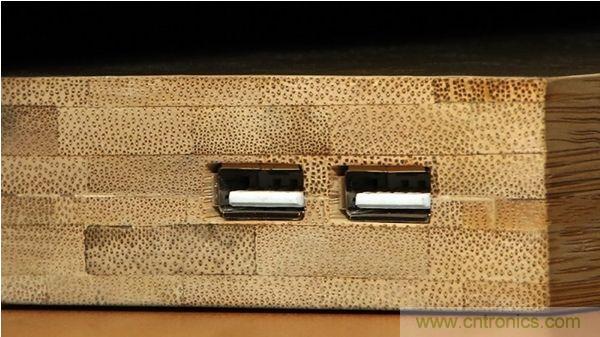

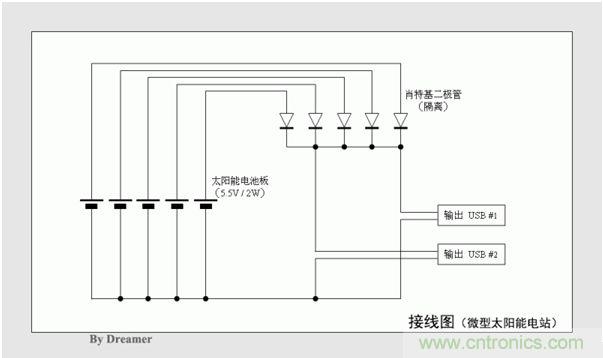

這次使用五片5.5V/2W太陽能電池板，短路電流可達1.9A；用于18650鋰電、AA磷酸鐵鋰電池、及鎳氫電池充電；基本解決了收音機、電子相冊、手電、PSP、臺燈等綠色能源問題；兩個USB口輸出，每個USB口輸出容量由銅銷與端子連接狀態決定（見電路圖）。

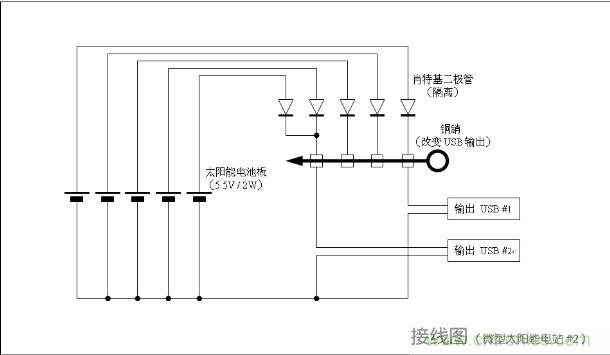

下圖是經過改良的原理圖：兩種都可以，有興趣的大家可以都試試！

[page]
微型太陽能電站制作材料：

5.5V-6V 120MA 太陽能電池板（規格：110*70mm）四片、USB 插座、不銹鋼管、不銹鋼板、各種不銹鋼螺絲、廢棄插頭插座中拆卸下的小銅件、竹板（地板料頭）、PCB板等。

制作微型太陽能電站使用工具：

電鉆、鋸、銼刀、雕刻刀、電烙鐵、AB膠、量具等。

微型太陽能電站技術指標：

四片太陽能電池板可以使用一片、兩片并聯、三片并聯、四片并聯靈活供電輸出方式；

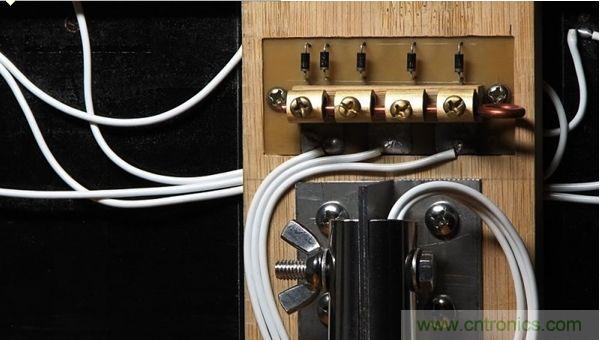

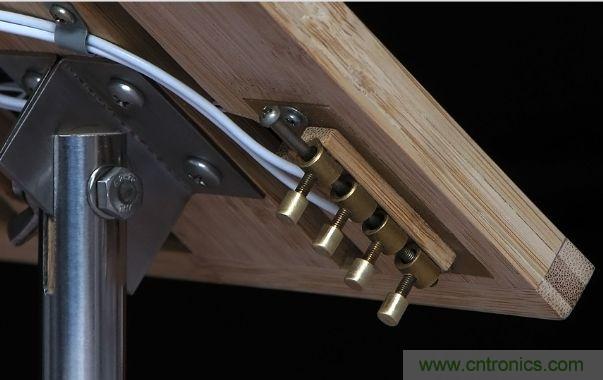

改變這四種輸出方式由主太陽能電池板座后面銅件中金屬條與不同接線柱鏈接完成；

把金屬條抽出，為一片太陽能電池板供電輸出；

金屬條鏈接上面臨近兩個接線柱，為兩片太陽能電池板并聯供電輸出；

金屬條鏈接上面臨近三個接線柱，為三片太陽能電池板并聯供電輸出；

四個接線柱全部鏈接（下圖所示），為四片太陽能電池板并聯供電輸出；

這樣設計使得改變輸出方式變得簡單、而且容易操作；

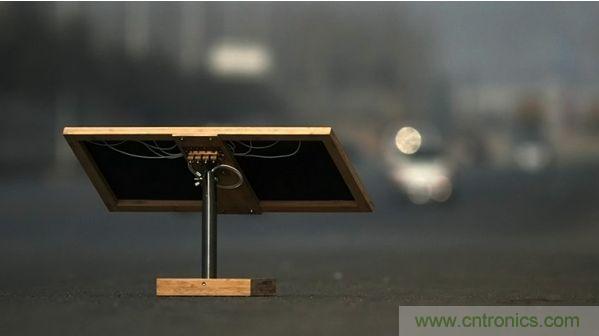

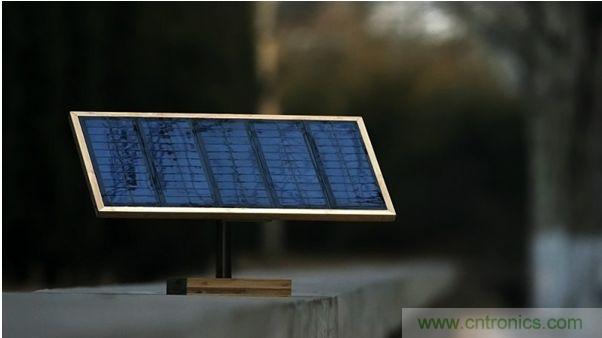

可以靈活轉動太陽能電池板角度，使受光處于最佳狀態；

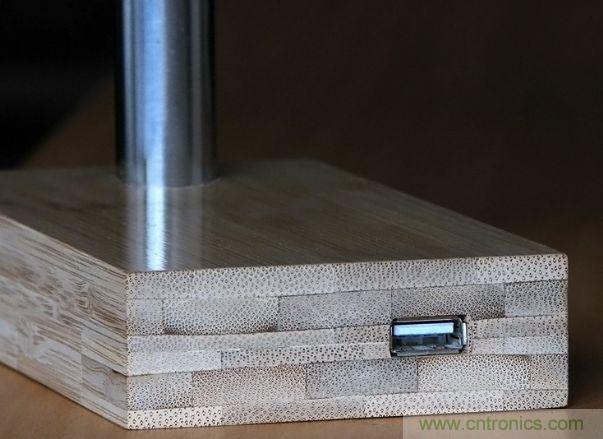

微型太陽能電站輸出為標準USB口。

微型太陽能電站的簡單測試：

目前沒有可變負載，不能給出電壓電流輸出特性曲線，只能給出簡單測試結果；

微型太陽能電站的測試條件：

北方（秦皇島）、天氣晴朗，中午11點30分，四片太陽能電池板并聯輸出，開路電壓6.4V、短路電流400mA。

微型太陽能電站的用途：

可以直接給手中現有收音機充電（德生PL360 、德生PL380）；

給收音機充電時微型太陽能電站輸出電壓為4.9V（四片太陽能電池板并聯輸出方式）；

可以帶動手中的微型電鉆（原微型電鉆供電為四節AA電池），1mm以下鉆頭能能正常使用；

可以直接給手機、MP3、MP4、PSP等小電器充電。

[page]

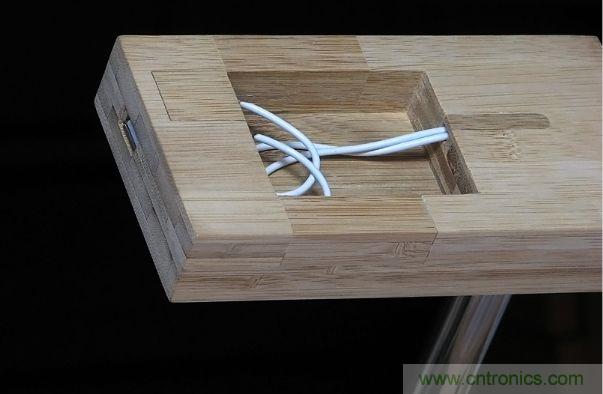

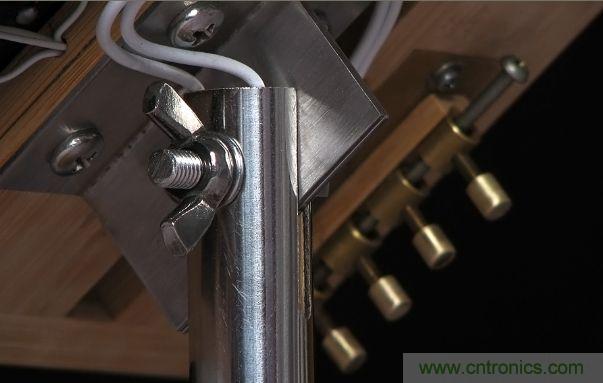

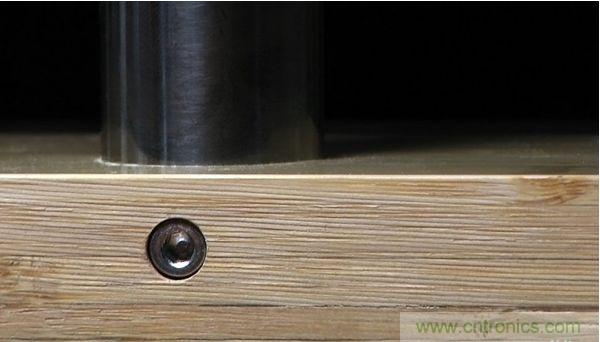

PS：做這種開榫的木工框架關鍵是劃線準確，否者做出來不會是平整的直角矩形，立柱是厚壁不銹鋼管，所有金屬件均為不銹鋼材料。

[page]

[page]
