在光線較弱的條件下，膠卷或數碼攝影的高端設備需要氙氣閃光燈管來進行拍攝。氙氣閃光燈管可提供瞬間的高強度光源，在對較遠處、高速移動或弱光條件下的物體進行拍攝時，這是最基本的要求。這種由氙氣放電管產生的光譜與太陽的光譜非常接近，從而提供了非常精確的色彩再現。

一旦施加了觸發信號，氙氣閃光燈便要求其電極上的高壓（通常，該電壓大約為 300V）來進行閃光。閃光需要的所有能量都被存儲在一個稱之為“閃光燈電容器”的大電容器中。一旦閃光燈被觸發，所有這些存儲在閃光燈電容器中的能量便通過閃光燈管被釋放出來，以產生光源。這些在閃光燈電容器中存儲的能量由一種專門的升壓轉換器提供，其將閃光燈電容器從一個非常低的電池輸入電壓充電至高達 300V 的電壓。在過去，這種轉換器由較大體積的分立組件組成，很難被整合到諸如相機等一些小型設備中。

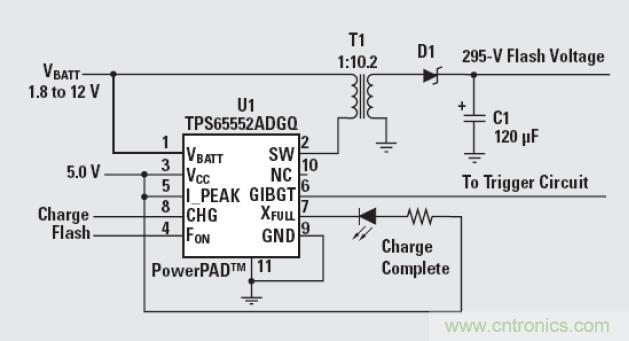

TI 推出的 TPS65552A 極大地簡化設計并縮小了相機閃光燈充電器電路的尺寸。圖 1就顯示了一款基于這種器件的閃光燈電容器充電器。TPS65552A 提供了所有必需的充電控制、輸出反饋、充電完成狀態、絕緣柵雙極晶體管 (IGBT) 驅動器，以及實施一個小型、高效閃光燈充電器所必需的一些電路保護。

TPS65552A 基于一種反向拓?fù)浣Y(jié)構。在內部開關斷開期間，其可以感應到輸出電壓。在這一期間，輸出電壓通過變壓器被反射回輸入端。這就沒有必要在輸出端使用大體積、高壓反饋網絡，同時還提供了輸入端至輸出端的電氣隔離。一旦這種輸出電壓達到其目標值，TPS65552A 就自動地停止充電，同時開路集電極輸出降低， 從而發出一個“閃光燈就緒”狀態的信號。該輸出能夠驅動一個指示狀態 LED，或者電流變焦馬達工作時減少充電器電流，以使變焦馬達和充電器能夠同時起作用，而不會超出相機電池的最大電流能力（見圖 2）。該特性還可以被用于延長電池使用時間。降低充電期間的峰值電流還可降低平均電流消耗，從而使得電量不足的電池也可以對閃光燈電容器進行充電。

在過去，閃光燈由一個按鈕開關或可控硅整流器 (SCR) 來觸發。但是，更新的閃光模式（例如：防紅眼模式）使用多重氙氣燈暴光。閃光燈被觸發進行短閃光，其并沒有完全使相機閃光燈電容器放電。于是，在短暫延遲后，閃光燈被重新觸發，進行主閃光。按鈕和 SCR 不能可靠地開始和停止閃光燈中間閃光。IGBT 能夠處理閃光期間通常為 150A 的電流。但是，像 MOSFET 一樣，IGBT 柵極要求一個大電流脈沖來快速地開啟；因此需要一個高電流驅動器。

TPS65552A 具有一個集成的高電流緩沖器來驅動觸發電路中使用的 IGBT 柵極。在閃光期間，IGBT 柵極可以被驅動開啟和關閉，以支持諸如防紅眼等閃光模式， 或者通過鏡頭 (E-TTL) 對 IGBT 柵極進行評估。
