輸出電壓可低至0.6V的45V輸入LDO,Iq更低至3uA

發布時間:2013-04-09 來源:電子元件技術網 責任編輯:hedyxing

【導讀】Linear推出 LT3007,該器件是一個高壓、微功率、基于堅固 PNP 的 LDO 系列之最新成員,具備 3µA 超低靜態電流。LT3007 具備高輸入電壓能力,電壓范圍為 2.0V 至 45V,并提供范圍為 0.6V 至 44.5V 的可調輸出電壓,能用于種類繁多的應用領域。

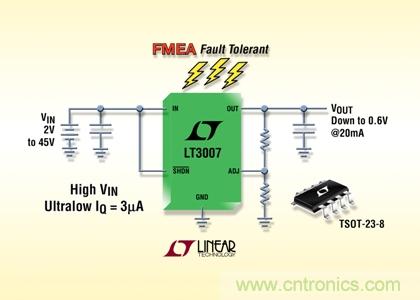

FMEA 容錯、45V、3µA IQ、20mA、寬 VIN 和 VOUT 范圍的 LDO
FMEA 容錯、45V、3µA IQ、20mA、寬 VIN 和 VOUT 范圍的 LDO

LT3007 的管腳引出線符合 FMEA (失效模式與影響分析) 驗證標準,在相鄰引腳發生短路或者一個引腳處于浮置狀態時,輸出保持等于或低于穩定電壓。該器件的 3µA 靜態電流和停機電流 (<1µA) 實現了超低備用功耗,使該 IC 成為不需要停機的應用之卓越選擇,或者非常適用于那些需要適度輸出驅動能力和高輸入電壓的應用,例如遠程監視應用以及用于需要延長運行時間的“保持運作”系統之低電流電池供電型存儲器。

LT3007 提供高達 20mA 的輸出電流,相應的壓差電壓僅為很低的 300mV。隨著電壓、負載和溫度的變化,輸出電壓容限嚴格調節在 ±2% 范圍內。該 IC 用低 ESR、容量低至 2.2µF 的陶瓷輸出電容器優化了穩定性和瞬態響應。內部保護電路包括電池反向保護、輸出反向和輸出至輸入反向保護、電流限制和過熱限制以實現堅固性。

LT3007 有 E 級和 I 級版本器件,采用 8 引線 SOT-23 封裝,其中有 3 個引腳熔合至接地焊盤,以提高固定和可調版本的散熱性能。E 級版本的千片批購價為每片 1.20 美元。

性能概要:LT3007

- FMEA 容錯:在相鄰引腳短路或者如果一個引腳處于浮置狀態時,輸出保持等于或低于穩定電壓
- 超低靜態電流:3µA
- VIN 范圍:2.0V 至 45V
- 可調 VOUT:0.6V 至 44.5V
- 固定輸出電壓:1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 輸出容限:隨著電壓、負載和溫度變化而不超出 ±2%
- 低壓差電壓:滿負載時典型值為 300mV
-輸出電流:20mA
- 用低 ESR、陶瓷輸出電容器 (最小值為 2.2µF) 可穩定
- 停機電流:<1µA
- 電池反向、輸出反向和電流反向保護
- 過熱限制和電流限制保護
- 8 引腳耐熱增強型 TSOT-23 封裝
