Linear推出相位調制的全橋式DC/DC控制器

發布時間:2013-04-09 來源:電子元件技術網 責任編輯:hedyxing

【導讀】Linear推出 LTC3722-1 的H 級版本,該器件是一個相位調制的全橋式 DC/DC 控制器,具有自適應或手動零電壓開關 。該器件的 ZVS 延遲控制和可調同步整流定時功能可優化效率,同時減少變壓器尺寸和電磁干擾,適合高達數千瓦的隔離式高功率應用。

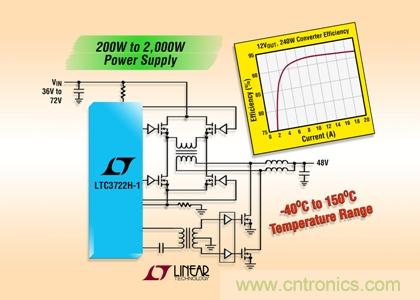

150°C 全橋式控制器
150°C 全橋式控制器

LTC3722-1 的自適應零電壓技術是通過檢測橋MOSFET 和輸入電壓來實現的,使轉換器適應負載電流、溫度、元件容差、驅動電路延遲或輸入電壓波動中的任何變化。其他的功能還包括:固定頻率電流模式控制、可調節電流限制、前沿消隱、軟啟動、短路保護和可編程斜率補償。一個精確的 5V 低壓差穩壓器為電源輔助電路提供高達 15mA 的電流。

H 級版本可在高達 150°C 的結溫下工作,而E 和I 級版本所能承受的最大結溫為85°C。H 級產品通過測試,確??梢猿惺?150°C 的最大結溫,這使其非常適合汽車和工業應用,因?yàn)檫@些應用受制于高環境溫度。

LTC3722-1 采用 SSOP-24 封裝。H 級版本的千片批購價為每片 6.24 美元。

性能概要:LTC3722-1

- 自適應或手動零電壓開關
- 可調節同步整流
- 可編程前沿消隱
- 電流模式控制
- 100kHz 至 600kHz 的固定可編程工作頻率
- 100kHz 至 600kHz的同步工作頻率
- 可調節電流限制
- 軟啟動
- 5V/15mA LDO 輸出
- 可編程斜率補償
- 短路及過載保護
- -40°C  至 150°C 工作結溫范圍
