【導讀】本文介紹的可調穩壓電源可以實現從1.25V~30V連續可調,輸出電流可到4A左右。她采用最常見的可調試穩壓集成電路W317組成電路的核心。

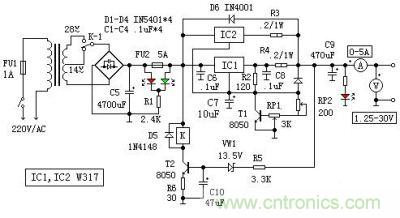

圖題:電路圖
本電路中,由T2、D5、VW1、R5、R6、C10及繼電器K構成自適應切換動作電路。當輸出電路低于14V時,VW1因擊穿電壓不夠而截止,無電流通過,T2截止,K不吸合,其觸點K在常態位置,電路輸入電流14V交流電。反之當輸出電壓高于14V時,VW1擊穿導通,T2亦導通,繼電器K吸合,28V交流電接入電路。這樣可以保證輸入電壓與輸出電壓差不會大于15V,此時,W317輸出電流典型值為2.2A。圖中采用了兩塊W317供電,整個電路輸出電流可在4A以上。由于兩塊W317參數不可能一樣,電路中在W317輸出端串接了小阻值電阻R3、R4,用以均分電流。
輸出電壓調整由RP1、RP2完成。附加晶體管T1的目的在于避免電位器RP1滑動端接觸不良,使W317調整公共端對地開路,造成輸出電壓突然變化,損壞電源及負載。
雙色發光二極管作為保險絲熔斷指示器(紅光)兼電源只是器(橙色光)。當電源正常時,兩只發光二極管均加有正向電壓,紅、綠發光二極管均發光,形成橙色光。當保險絲FU2斷開時,僅紅色發光管加有正向電壓,故此時只發紅光。
以保證穩壓準確。設計電路板時主電流回路應足夠?qū)?,并焊?mm以上的銅導線或涂錫,以減少紋波電壓。C6、C8盡量靠近W317的輸入、輸出端,并優先采用無感電容。C5如無合適容量,可用幾只電容并聯。R3、R4可用錳絲自制。
調試時,調整RP1、RP2應使繼電器在電源輸出14V左右時吸合,否則可調換穩壓二極管再試。
