【導讀】在精密儀器、工業自動化、醫療設備和自動測試設備等應用中都需要高準確度數模轉換。凌力爾特新款8位數模轉換器，該器件除了其精準的 DC 規格之外，還提供了超卓的 AC 規格。
凌力爾特公司 (Linear Technology Corporation) 推出18位數模轉換器(DAC)LTC2757，該器件提供 ±1LSB INL (最大值) 和 ±1LSB DNL (最大值) 的精確DC規格。
LTC2757 是一款 18 位乘法并行輸入、電流輸出數模轉換器，在未做任何調節的情況下，該器件在整個溫度范圍內提供了完整的 18 位性能 (±1LSB INL 和 DNL 最大值)。所有的性能等級均保證了 18 位單調性。這款 SoftSpanTM DAC 采用 3V 至 5V 單工作電源，并提供了 6 種可通過并行接口來設置的輸出范圍 (高達 ±10V)，也可通過引腳搭接以在一種輸出范圍內運作。

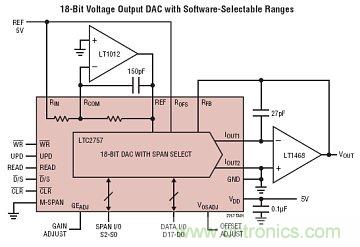

圖題：凌力爾特推出18位數模轉換器(DAC)LTC2757
除了其精準的 DC 規格之外，LTC2757 還提供了超卓的 AC 規格，包括 2.1μs 的全標度穩定時間 (至 1LSB) 和 1.4nV•s 的干擾脈沖。
LTC2757 采用了一個雙向輸入/輸出并行接口，從而實現了任何片內寄存器的回讀，包括 DAC 輸出范圍設定值；而且，一個 CLR 引腳和上電復位電路均把 DAC 輸出復位至 0V，而這與輸出范圍無關。
LTC2757主要特征：
18 位 INL 誤差：在整個溫度范圍內為 ±1LSB
可通過編程或引腳搭接提供 6 種輸出范圍：
0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V在整個溫度范圍內可保證單調
低干擾脈沖：1.4nV•s (3V)、3nV•s (5V)
18 位穩定時間：2.1μs
2.7V 至 5.5V 單電源操作
所有編碼的恒定基準電流
電壓控制型偏移和增益修整
具所有寄存器回讀功能的并行接口
清至 0V 或上電復位至 0V (這與輸出范圍無關)
48 引腳 7mm x 7mm LQFP 封裝
