圖 1 的例子示范了專為簡易隔離式偏壓電源所開發的 IC,任何允許下沉操作(sink operaton)的同步降壓電路均可使用。這種電路稱為非對稱半橋返馳電路 (asymmetrical half-bridge flybuck) ,其運作方式與同步降壓穩壓器相當類似。連接輸入電壓的 FET 圖騰柱 (totem pole) 輸出會供應電感電容濾波器。接下來透過分壓器 (voltage divider) 及誤差放大器負輸入調節濾波器輸出。誤差放大器會控制 FET 圖騰柱 (totem pole) 輸出的負載周期,使 DC 電壓維持在感測點 (sense point)。
C6 的電壓相當于負載率 (duty factor) 乘以輸入電壓。和降壓功率級一樣,電感的伏秒 (voltage-second) 必須等于零。但此電路在電感加入一個耦合繞組 (coupled winding) ,并且使用二極管修正低位 FET 啟動時所反射的電感電壓。由于這段期間的電感電壓等于輸出電壓,因此電路的輸出將獲得調節。不過一次側及二次側的電壓降幅差異將降低調節的效果。在此電路中,負載的電壓調節將受到二極管 D1 正向電壓降幅的影響,若將二極管改換成 FET,即可提升負載調節的效果。

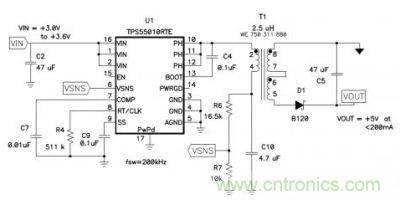

圖 1:同步降壓電路提供隔離式電源供應

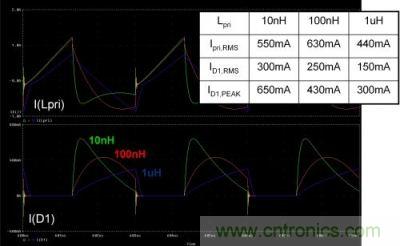

圖 2 顯示不同漏損電感值的模擬電流。上半部為 T1 一次側的電流,下半部為輸出二極管 D1 的電流。緊密耦合電感 10 nH 與松散耦合電感 1 uH 的漏損電感各不相同。對于緊密耦合電感,峰值電流較高,也受到回路阻抗的實質限制。
對于松散耦合電感,峰值電流較低。較高的漏損可減少 RMS 電流,有助于改善電源供應的效率。圖 2 顯示兩者的比較。松散耦合電感的電流最多可減少 50%,可減少少數組件的耗損達 75%。松散耦合的缺點是輸出電壓的調節不佳。
圖 2:低漏損增加循環電流

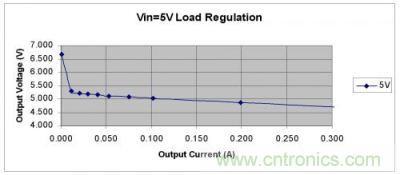

圖 3:返馳負載調節在大多數情況下均良好
