工作電源電壓低至1.1V的超低功耗電壓比較器

發布時間:2012-12-19 責任編輯:sherryyu

【導讀】ST推出超低功耗器件,可大幅提升醫療、安全、保安等諸多領域的便攜技術性能。首款新系列電壓比較器產品實現市場領先的功耗及速度,工作電源電壓低至1.1V,進一步提高設備性能和電池使用壽命。


橫跨多重電子應用領域、全球領先的半導體供應商意法半導體(STMicroelectronics,簡稱ST)運用其先進的設計和制造能力研發出新一代擁有高精度及低功耗的電壓比較器,大幅提高了氣體傳感器、醫療裝置、安全系統以及工業控制等設備的能效和運行速度。

TS881是意法半導體新一代電壓比較器的首款產品,在寬工作溫度范圍內,工作電源電壓低至1.1V,有助于延長設備的工作時間,并可使用容量更小的電池。TS881適用于前端檢測和測量電路,響應速度較競爭產品更快,可大幅降低設備的響應時間。

1

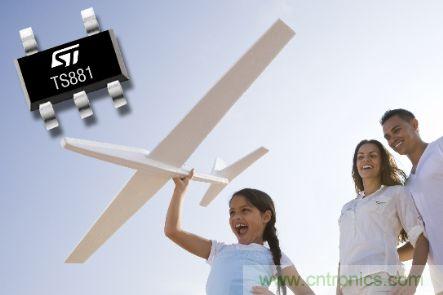

圖題:意法半導體新一代電壓比較器TS881

意法半導體的模擬設計創新技術和極低的工作電流(25°C時典型值為210nA)使TS881的功耗低于競爭產品的二分之一,當驅動任何電容或電阻負載時,推挽輸出電路可實現業界最低功耗。

2013年,TS881系列產品還將增加雙路和四路單封裝比較器。意法半導體市場領先的比較器產品組合包括2011年推出的TS3011,而新一代器件擴展了意法半導體現有產品組合,擁有市場上最快的響應速度(8ns)和極低的功耗。

TS881的主要特性:

典型工作電流:210nA (@25°C)
典型傳播延遲:2µs
溫度范圍:- 40°C至 + 125°C
工作電壓范圍:1.1V 至 5V(全工作溫度范圍內保證在1.1V電壓時正常工作)
耐ESD能力:8kV HBM(人體模型)
軌對軌輸入
推挽輸出

TS881現已投入量產,采用 2 x 1.25 mm SC-70 封裝。
