兼具3mm x 3mm小尺寸與寬輸入范圍特性ADC

發布時間:2012-12-14 責任編輯:easonxu

【導讀】Maxim推出業內最小的雙極性、超擺幅ADC,內置帶緩沖的基準,通過超擺幅技術能夠?qū)崿F(xiàn)真正的地電位以上及以下的±5V雙極性測量。使得該系列ADC非常適合高精度測量數據采集系統(DAS)、工業控制系統/過程控制、醫療設備和自動測試設備(ATE)。


Maxim Integrated Products, Inc.推出業內尺寸最小的雙極性±5V、16位模數轉換器(ADC) MAX11166和MAX11167,現已開始供貨。MAX11166和MAX11167采用微型9mm2封裝,是僅有的內置帶緩沖基準的12引腳、16位雙極性ADC,與競爭方案相比大大降低了成本,并可節省至少88%的電路板空間。該系列高度集成ADC采用超擺幅(Beyond-the-Rails)技術,在正5V單電源供電條件下能夠處理±5V輸入信號,無需額外的負電源,有效簡化系統設計。19.5mW (500ksps采樣速率)、1μA 關斷電流的低功耗設計,使得該系列ADC非常適合高精度測量數據采集系統(DAS)、工業控制系統/過程控制、醫療設備和自動測試設備(ATE)。

 Maxim推出業內最小的雙極性、超擺幅ADC

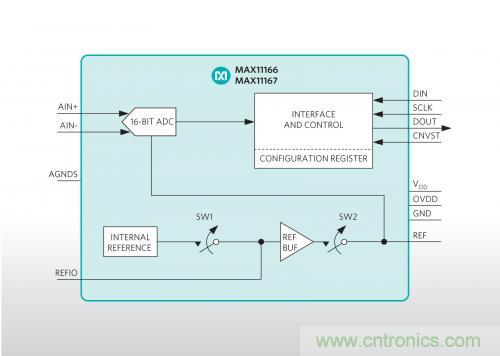

圖題:Maxim推出業內最小的雙極性、超擺幅ADC

MAX11166和MAX11167通過SPI兼容串口以2.5V、3V、3.3V或5V邏輯電壓進行通信,采樣速率分別為500ksps和250ksps??赏ㄟ^(guò)串口將多個ADC菊鏈連接,用于多通道同時采樣;此外器件還提供轉換完成信號指示,簡化系統同步和定時。Maxim專有的輸入電荷泵架構允許對高阻輸入源直接采樣,從而在一些應用中省去了驅動ADC輸入所需的外部模擬緩沖器。

主要優勢

高集成度:業內封裝尺寸最小(9mm2)的16位ADC,內置帶緩沖的基準,通過超擺幅技術能夠?qū)崿F(xiàn)真正的地電位以上及以下的±5V雙極性測量

優異的模擬性能:92.6dB SNR支持較寬的動態范圍、具有業內最佳的線性度指標(±0.5 LSB INL、±0.2 LSB DNL,典型值),能夠以競爭方案一半的功耗實現高精度測量

設計簡便:內部帶緩沖的高精度電壓基準和高阻抗輸入可降低功耗、節省空間

業界評價

Maxim Integrated負責ADC產品線的執行總監Martin Mason表示:“Maxim是唯一一家在微型16位雙極性ADC中集成基準的公司,在微型封裝內集成基準并提供雙極性輸入能夠?yàn)楣こ處熃档凸?、?jié)省空間及成本”。

Databeans研究總監Susie Inouye表示:“過去,工程師必須借助外部電路以實現真正的雙極性信號測量。MAX11166和MAX11167系列器件能夠兼具小尺寸與寬輸入范圍特性,內部基準可使工程師有效簡化設計”。

供貨、溫度及價格信息

可靠的12引腳封裝(3mm x 3mm TDFN),支持±5V輸入以及250ksps和500ksps采樣率
-40°C至+85°C工作溫度范圍

具有18位擴展分辨率版本的器件將于2013年上半年發布。
