如何設計產生連續電弧的高壓開關電源

發布時間:2012-12-12 責任編輯:Lynnjiao

【導讀】設計一種能夠產生連續電弧的高壓開關電源可能是具有挑戰性的。這種小巧高效的開關電源在輸出功率為 20W 時可輸出 1kV電壓,并能耐受連續電弧(即短路)(圖 1)。它使用標準的市售元件。

使用R1將開關穩壓控制器LTC1871設定在120kHz的額定工作頻率。該電路像間斷式回掃電路一樣工作,在 C1上產生 333V 電壓。二極管/電容器電荷泵倍增器把該電壓升高到三倍,在輸出端產生1000V 電壓。圖 2 示出了該電路產生的開關波形。當初級開關 Q1 導通時,輸出整流器被反向偏置,能量存儲于變壓器 T1 中。當 Q1 截止時,能量傳輸?shù)酱渭?jí)線圈,C2 和 C3 通過整流器提高輸出電壓。初級電壓升高,并通過變壓器和整流器 D1 箝位為C1上的電壓。變壓器耦合良好,所以漏電感幾乎不會造成電壓尖脈沖??缃釉诔跫?jí)線圈上的小型 RC阻尼器可衰減阻尼振蕩,并降低 EMI(電磁干擾)?! ?/p>

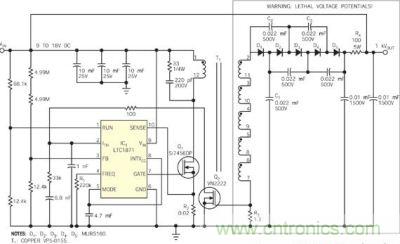

該電路能依靠低壓輸入輸出1kv電壓并產生連續電弧
圖1:該電路能依靠低壓輸入輸出1kv電壓并產生連續電弧

圖1電路所示的開關波形。(通道1是T1(即引腳12)的初級開關電壓;2號通道是進入Q1漏極的初級開關電路(10A/格);通道3是T1(即引腳2)的次級開關電壓(200V/格);4號通道是R3兩端的電壓)
圖2:圖1電路所示的開關波形。(通道1是T1(即引腳12)的初級開關電壓;2號通道是進入Q1漏極的初級開關電路(10A/格);通道3是T1(即引腳2)的次級開關電壓(200V/格);4號通道是R3兩端的電壓)

為了起到限流保護作用,圖 1 所示電路包含兩個有源電路和一個無源元件。電流檢測電阻器 R2 上的電壓把峰值初級電流限制在 7.5A。Q2起次級限流作用。請注意 圖2中波形2的電流上升前沿上的凸起。該凸起與波形 4 中 R3 兩端電壓正偏移一致,它是 C2 和 C3 的刷新電流。當電路過載時,這一電流凸起大得足以增強 Q2,從而折返負載電流(圖 3)。硬短路造成的功率耗散相對較低。不用Q2來進行次級限流的 ,就 會導致短路電流和內部功耗大大增加,從而導致初級開關 Q1失效。R4為電源提供負載阻抗。

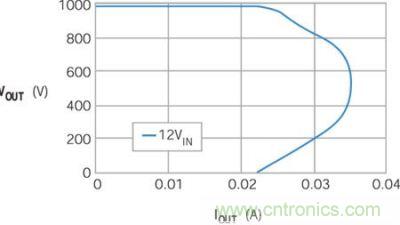

圖1所示電路具有折返限流特性
圖3:圖1所示電路具有折返限流特性

該負載有助于限制倍增器電容器和二極管中的峰值電流應力。不要降低 R4的額定功率,因?yàn)檫B續弧期間的功耗可能很大。假如 R4未能斷開,反饋電路就會強制進行一個完整的工作周期,帶來災難性后果。R4的值太低可能招致電路燒毀和數小時的調試工作。電弧是最令人緊張的,輸出電容器不斷地充電和放電(圖 4)。作為最終的品質因數,電路的效率很高(圖 5)。在 12V 輸入電壓和 20W 滿負載時,效率達到 87.3%,并在 24W 過載時升高到 87.7%。

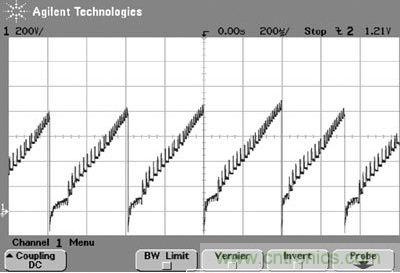

這些波形代表電弧發生時圖1所示電路的輸出電壓
圖4:這些波形代表電弧發生時圖1所示電路的輸出電壓

那么,該電路適合哪些應用呢?也許適用于電池供電的滅蟲器。并且,正如把火線掠過接地的檔案柜一樣,這是一種很棒的工具,可以用來使生產車間里收聽調幅電臺的人聽不清節目。該電路大概還不能提供足夠大的能量,無法用作等離子體切割機的離子發生器,但我認識的一位工程師愿意試一試。該電路的一個老版本使用了單片開關電源,并使用了適合于香蕉形插接件的材料,能產生明亮的橙色光和足夠的熱量(還有大量的臭氧),從而引發將它用作滅火器想法。

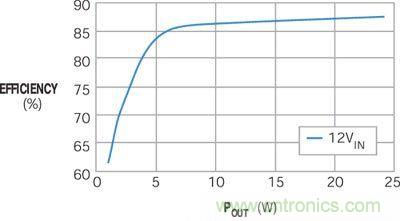

圖1所示電路的轉換效率遠高于85%
圖5:圖1所示電路的轉換效率遠高于85%
