ADI推出三款用于航空航天和防務的發射DAC

發布時間:2012-09-19 責任編輯:abbywang

【導讀】ADI公司推出三款高性能16/14位發射DAC,高速DAC可在擴展溫度范圍內工作,并采用更可靠的NiPdAu和含鉛BGA封裝。特別適合用于雷達、安全通信、航空電子和其他防務電子應用等領域。目前三款產品均已量產,可提供樣品供貨

全球領先的高性能信號處理解決方案供應商及數據轉換器市場份額領先者,在航空航天和防務應用領域的信號處理技術創新方面居前沿地位已逾45年。最近,ADI公司推出三款高性能16/14位發射DAC AD9117 / AD9122 / AD9739,繼續保持其不斷創新的勢頭。這些DAC可工作在擴展溫度范圍內,采用高度可靠的封裝,可用于雷達、安全通信、航空電子和其他防務電子應用。ADI公司的14位雙通道AD9117、16位雙通道AD9122和14位單通道AD9739發射DAC專為信號合成應用(包括脈沖調制波形生成)以及正交數字結構中合成調制載波而設計。

對于引腳架構封裝,除了擴展溫度范圍,一些航空航天和防務應用要求采用其他解決方案代替亞光錫(Sn),以便消除對于鍍錫工藝中產生錫須問題的擔憂。這些DAC可采用NiPdAu引腳架構或含鉛BGA封裝,不存在錫須問題。NiPdAu引腳架構封裝采用符合RoHS標準的低鹵/無鹵材料,并且整個引腳架構進行預電鍍處理。

用于基帶頻率合成的AD9117雙通道DAC的特性與優勢
SFDR(至奈奎斯特頻率):
   86 dBc(1 MHz輸出)
   85 dBc(10 MHz輸出)
NSD(10 MHz輸出,125 MSPS,20 mA):−157 dBc/Hz
差分電流輸出:4 mA至20 mA
工作溫度范圍:-40° C至+85° C
NiPdAu引腳架構封裝

用于中頻合成的AD9122EP雙通道DAC的特性與優勢
SFDR性能:72 dBc(fDAC = 800 MSPS,fOUT = 70 MHz)
可調模擬輸出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω
新穎的2×/4×/8×插值器/復數調制器允許將載波放在DAC帶寬中的任意位置
工作溫度范圍:-55° C至+105° C
NiPdAu引腳架構封裝

用于RF合成的AD9739單通道DAC的特性與優勢
業界領先的單/多載波IF或RF合成
SFDR性能:60 dBc(fDAC = 2400 MSPS,fOUT = 950 MHz)
工作溫度范圍:-40° C至+85° C
含鉛BGA封裝

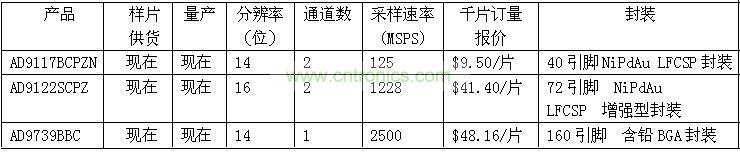

報價、供貨與配套產品
報價、供貨與配套產品

配套產品包括:AD9266-EP 16位、65 MSPS、1.8 V ADC,集成片內采樣保持電路,在高達200 MHz的輸入頻率下器件依然保持良好的性能。該器件工作溫度范圍為−55°C至+125° C的整個軍用溫度范圍,設計具有低成本、低功耗、小尺寸和使用方便的特性。
