微調模擬輸出:數/模轉換器or數字電位器?

發布時間:2012-08-14

導言:利用數字輸入控制微調模擬輸出有兩種選擇:數字電位器和數/模轉換器(DAC),兩者均采用數字輸入控制模擬輸出。通過數字電位器可以調整模擬電壓;通過DAC既可以調整電流,也可以調整電壓。本文對DAC和數字電位器進行了比較,便于用戶做出最恰當?shù)倪x擇。

1 引言

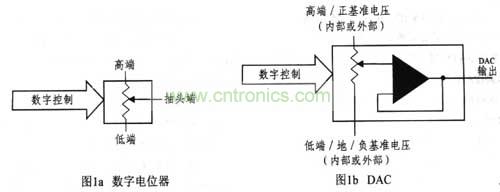

利用數字輸入控制微調模擬輸出有兩種選擇:數字電位器和數/模轉換器(DAC),兩者均采用數字輸入控制模擬輸出。通過數字電位器可以調整模擬電壓;通過DAC既可以調整電流,也可以調整電壓。電位器有三個模擬連接端:高端、抽頭端(或模擬輸出)和低端(見圖1a)。DAC具有隊?wèi)?yīng)的三個端點:高端對應于正基準電壓,抽頭端對應于DAC輸出,低端則可能對應于接地端或負基準電壓端(見圖1b)。

DAC和數字電位器存在一些明顯區別,最明顯的差異是DAC通常包括一個輸出放大器/緩沖器,而數字電位器卻沒有。大部分?jǐn)?shù)字電位器需要借助外部緩沖器驅動低阻負載。有些應用中,用戶可以輕易地在DAC和數字電位器之間做出選擇;而有些應用中兩者都能滿足需求。本文對DAC和數字電位器進行了比較,便于用戶做出最恰當?shù)倪x擇。

2 數/模轉換器

DAC通常采用電阻串結構或R-2R階梯架構,使用電阻串時,DAC輸入控制著一組開關,這些開關通過匹配的一系列電阻對基準電壓分壓。對于R-2R階梯架構,通過切換每個電阻對正基準電壓進行分壓,從而產生受控電流。該電流送入輸出放大器,電壓輸出DAC將此電流轉換成電壓輸出,電流輸出DAC則將R-2R階梯電流通過放大器緩沖后輸出。如果選擇DAC,還要考慮具體指標,如串口/并口、分辨率、輸入通道數、電流/電壓輸出、成本等。對于注重速度的系統,可以選用并行接口;如果注重成本和尺寸,則可選用3線或2線串口,這種器件引腳數較少,可顯著降低成本,而且,有些3線接口能達到26 MHz的通信速率,2線接口能夠達到3.4 MHz的速率。DAC的另一個指標是分辨率,16位或18位DAC可以提供微伏級控制。例如,一個18位、2.5V基準的DAC,每個LSB對應于9.54μV,高分辨率對于工業控制(如機器人、發動機)產品極為重要。目前,數字電位器能夠提供的最高分辨率是10位或1 024抽頭。數/模轉換器的另一個優勢是能夠在單芯片內集成多路轉換器,例如,MAX5733內置32路DAC,每路都能提供16位的分辨率。當前的數字電位器最多只能提供6個通道,如DS3930。

DAC能夠源出或吸入電流,為設計者提供更大的靈活性。例如,MAX5550 10位DAC通過內部放大器、P溝道MOSFET和上拉電阻能夠提供高達30mA的輸出驅動。而MAX5547 10位DAC結合放大器、N溝道MOSFET和下拉電阻可以提供3.6 mA的吸電流。除電流輸出外,一些DAC還可以與外部放大器連接提供額外的輸出控制。因為數/模轉換器通常內置放大器,成本要高于數字電位器。但隨著新型DAC尺寸的縮小,成本差異也越來越小。

3 數字電位器

前面已談到數字電位器可以通過數字輸入控制電阻。圖la中的3端數字電位器實際上是一個固定端到端電阻的可調電阻分壓器。通過將電位器中心抽頭與高端或低端相連,或使高端或低端浮空,數字電位器能配置成2端可變電阻。與數/模轉換器不同,數字電位器能將H端接最高電壓或最低電壓端。選用數字電位器時,用戶也需考慮具體的指標:線性或?qū)?shù)調節、抽頭數、抽頭級數、非易失存儲器、成本等??刂平涌谟羞f增/遞減、按鈕、SPI和I2C。

與數/模轉換器一樣,數字電位器通過串口通信,包括I2C和SPI。此外,數字電位器還提供了2線的遞增、遞減接口控制。通常,DAC與數字電位器的顯著區別在于數/模轉換器內部帶有輸出放大器。通過該輸出放大器可以驅動低阻負載。

下一頁:DAC/電位器的選擇
[page]
4 DAC/電位器的選擇

很多應用場合,用戶可以輕易地在DAC和電位器之間做出選擇。要求高分辨率的電機控制、傳感器或機器人系統,需要選用DAC。另外,高速應用中,例如基站、儀表等對速度、分辨率要求較高,甚至需要并行接口的DAC。電位器的線性特性便于實現放大器反饋網絡。相對于數/模轉換器,對數電位器更適合音量調節。

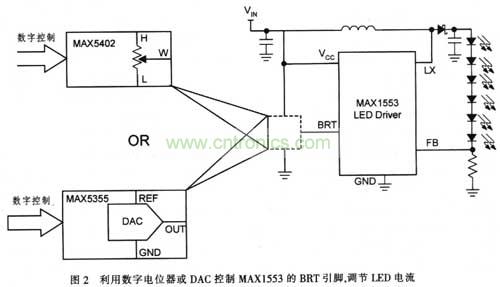

但在當前的許多應用中,DAC與數字電位器之間選擇的界限比較模糊,圖2中的DAC和數字電位器都可用于控制MAXl553 LED驅動器。MAXll53亮度(BRT)輸入的直流電壓和檢流電阻決定了LED的電流。
