CS7123在電視盒中的應用

發布時間:2012-01-09

中心議題:
  • CS7123在電視盒中的應用
解決方案:
  • 模擬輸出端要加入源端匹配電阻

CS7123是深圳市芯??萍加邢薰咀灾髟O(shè)計的高速/高精度視頻,其內部包括三路10位電流導引(Current Steering)結構的DAC,最大采樣速度達到240MHz。CS7123結構框圖見圖1,它包括三路高速、10位輸入的視頻DA轉換器、標準的TTL輸入和互補輸出高阻抗的模擬輸出電流源。它有三路獨立的10位輸入端口,可以在單電源5V下工作,也可以在單電源3.3V下工作。

CS7123還有SYNC同步信號和BLANK黑電平控制信號這兩個附加的視頻控制信號,CS7123也具有一個待電模式。CS7123采用5V CMOS工藝制造,單片CMOS結構確保了低功耗性能。CS7123的主要功能是將三路RGB信號轉換為模擬RGB信號后輸出到顯示屏顯示。另外,它也可以當作三路單獨的DAC使用。

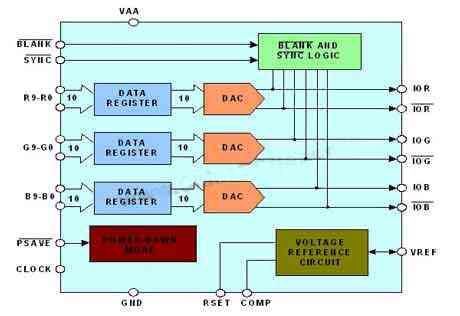

圖1:CS7123結構框圖

CS7123與多種高精度的顯示系統兼容,包括RS-343A和RS-170,可以廣泛應用于HDTV、數字視頻系統(1600×1200@100Hz)、高分辨率的彩色圖片、數字射頻調制、圖像處理、醫療B超設備、視頻信號再現等。電腦的電視功能是當今個人電腦娛樂市場的主流消費功能之一,目前市場上用于通過電腦或者電腦顯示器接收電視節目的硬件一共有三種。其中,最具大眾化特色的是VGA(適用于CRT顯示器)和XGA(適用于CRT和LCD顯示器)電視盒。它們安裝方便、電視信號清晰,只需要與電腦顯示器進行簡單連接便可使用,用法也和電視基本一致。圖2給出了一個VGA/XGA電視盒的基本原理圖。

在圖2中,從高頻頭過來的信號經過視頻解碼后到視頻處理芯片,視頻處理芯片輸出三路的RGB數字信號到視頻DAC,然后輸出三路的模擬RGB信號到顯示屏顯示。這其中,視頻DAC的速度直接決定了輸出圖像的分辨率和刷新率,而其精度則決定了輸出圖像的質量。DAC的速度和分辨率的關系可以通過下面的關系式得到:時鐘頻率=點速率=(水平分辨率)×(垂直分辨率)×(刷新率)/(回掃系數);水平分辨率=行的像素?cái)?shù)目;垂直分辨率=幀的像素?cái)?shù)目。

刷新率是屏幕刷新所要求的速度,對于逐行掃描系統而言典型值為60Hz,對于隔行掃描而言為30Hz;回掃系數必須考慮每一幀的總時間中的某一特定部分顯示是空白的,一般典型值例如0.8。
[page]
因此,假如有一個1024×1024@60Hz的圖像系統,回掃因子為0.8。那么:時鐘頻率=點速率=1024×1024×60/0.8=76.8Hz。所要求DAC的時鐘頻率是78.6MHz。CS7123的最大時鐘頻率為240MHz,因此可以支持最高達到1600×1200@100Hz的分辨率。

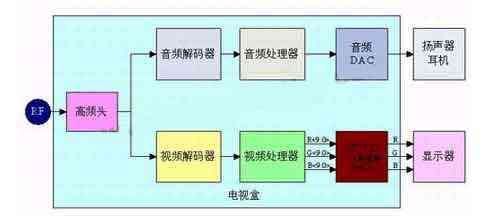

圖2:VGA/XGA電視盒基本原理圖。

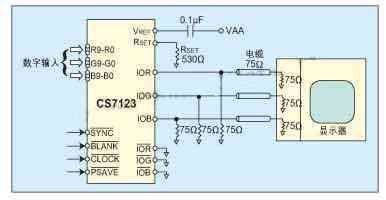

圖3示出了CS7123的典型電路連接圖。

在設計PCB的時候應該注意,CS7123應該盡可能地靠近連接器,這樣可以減小因?yàn)樽杩共黄ヅ鋷?lái)的尖峰噪聲和反射。此外,在信號線的上面應該鋪一層地平面來提高高頻的電源電壓抑制比。

為了獲得最優的性能,每個模擬輸出端需要加入一個源端匹配電阻。這個電阻值的大小與應用環境有關,當負載是雙75歐姆的負載時,這個源端匹配電阻的阻值也為75歐姆。還要注意的是,這個電阻應該盡可能減少反射。

本文小結

目前,數字視頻的應用正朝著大屏幕、高清晰的方向發展,電視盒也朝著這個方向在發展。目前,一般的VGA電視盒都支持800×600@75Hz的分辨率,而XGA電視盒則支持1024×768@75Hz的分辨率。CS7123精度高、速度快,最高可以支持1600×1200@100Hz的分辨率,適合應用在高清晰的VGA/XGA電視盒上。
