DSA800系列:RIGOL 首推“萬元數字頻譜儀”

發布時間:2011-10-28

產品特性:
  • 體積小,重量輕
應用范圍:
  • 頻率范圍在9 kHz至1.5 GHz之間
  • 適用于教育、研發、生產測試等領域

普源精電(RIGOL)公司近日宣布,推出市場上首款價格在萬元的數字頻譜分析儀—DSA800系列。隨著電子行業在微波射頻方面的發展,頻譜分析儀的應用也越來越廣,RIGOL作為國內廠商,積極響應用戶和市場的需求,集多年研發基礎,終于將經濟型數字頻譜儀的性價比做到了極致。

圖一:RIGOL DSA800系列頻譜分析儀
RIGOL DSA800系列頻譜分析儀在性能上精心把握用戶需求,它的頻率范圍在9 kHz至1.5 GHz之間,顯示平均噪聲電平(DANL)-135 dBm(典型值),相位噪聲-80 dBc/Hz(偏移10 kHz),全幅度精度<1.5 dB,最小分辨率帶寬(RBW)100 Hz 。

之所以能達到以上性能優勢,源于DSA800系列頻譜分析儀采用了全數字中頻技術,這一技術具有五大優勢:第一、可以測量更小的信號,通過更小的中頻濾波器,大幅度降低了顯示平均噪聲電平;第二、它還可以分辨更近的信號,通過實現更小帶寬的中頻濾波器,分辨頻率相差只有100Hz的兩個信號;第三、更高精度的幅度指標,它幾乎消除了傳統模擬中頻由于中頻濾波器切換誤差,參考電平不確定,刻度失真,幅度對數線性切換誤差等諸多因素造成的幅度誤差,從而得到更高的全幅度精度。第四、更穩定的表現,與傳統模擬中頻相比,全數字中頻技術大大減少了模擬器件的使用,降低了硬件系統復雜度,同時也降低了由于通道老化和溫度敏感以及器件失效等造成的系統不穩定;第五、更快的測量速度,數字中頻濾波器技術的采用,提高了濾波器的帶寬精度和選擇性,減小了響應時間,從而大大降低了掃描時間,提高了測量速度。

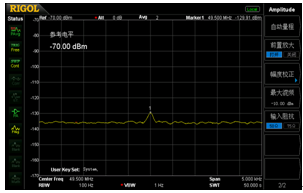

圖二:標配預放 可測-130dBm以下的信號

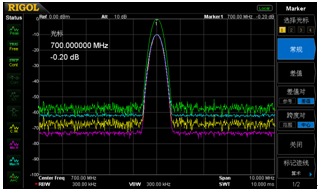

圖三:通過不同顏色的跡線清晰觀察比較改變RBW后的頻譜變化

圖四:借助于100Hz RBW,清晰分辨出相鄰的2個信號

 圖五:出眾的相噪指標
[page]
除此之外,RIGOL DSA800系列頻譜分析儀還標配前置放大器,1.5 GHz跟蹤源(選配),VSWR測量套裝(選配),EMI濾波器和準峰值檢波器(選配),DSA配件包(選配),8 英寸高清屏(800 x 480pixels),豐富的接口配置,如LAN\USB Host、USB Device和GPIB(選配)等。

圖六:通過TX1000控制面板直接控制TX1000射頻演示套件

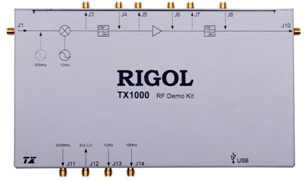

圖七:TX1000 射頻演示套件

圖八:EMI測量套件
(EMI Filter& Quasi-Peak&Pass_Fail)

圖九:DSA配件包(DSA Utility Kit)

RIGOL DSA800系列頻譜分析儀體積小,重量輕,適用于教育、研發、生產測試等領域。它與RIGOL之前發布的DG4000系列函數/任意波形發生器、DS4000系列數字示波器一起同為RIGOL “四大金剛“系列之一,他們的共同特點是市場定位于最廣泛的用戶群,填補市場空白,為用戶提供一個更加超值的選擇。之后,RIGOL還將發布“四大金剛”系列最后一款產品,這款產品也將以獨特的風格,給用戶帶來非凡的體驗,值得我們共同的期待。
