正確選擇鋰電池充電系統

發布時間:2011-08-11

中心議題:

  • 決定鋰離子電池周期壽命或服務壽命的因素
  • 鋰離子充電系統注意事項
  • 鋰離子電池充電終止方法
  • 鋰離子充電應用實例

解決方案:

  • 鋰離子充電線性解決方案
  • 鋰離子充電周期波形分析
  • 開關式充電解決方案


在有些應用中,較長的電池壽命、較多的充電次數或較安全的電池比電池容量更重要。本文介紹幾種可以極大延長電池壽命的鋰離子電池充電和放電方法。

幾乎所有高性能便攜式產品都會使用包括鋰離子聚合物電池在內的可再充電鋰離子電池,這是因?yàn)榕c其他可再充電電池相比,鋰離子電池有較高的能量密度、較高的電池電壓、自放電少、周期壽命非常長,而且環保,且充電和維護簡單。另外,由于其具有相對高的電壓(2.9V至4.2V),因此很多便攜式產品都能用單節電池工作,從而簡化了產品總體設計。C速率等于特定條件下的充電或放電電流,定義如下:I=M×Cn

其中:I = 充電或放電電流,單位為A;M = C的倍數或分?jǐn)?shù);C = 額定容量的數值,單位為Ah;N = 小時數(對應于C)。

以1倍C速率放電的電池將在一個小時內釋放標稱的額定容量。例如,如果標稱容量是1000mAhr,那么1C的放電速率對應于1000mA的放電電流,C/10的速率對應100mA的放電電流。

通常生產商標定的電池容量都是指n=5時,即5小時放電的容量。例如,上述電池在200mA恒流放電時能夠提供5小時的工作時間。理論上該電池在1000mA恒流放電時能夠提供1小時的工作時間。然而實際上由于大電池放電時效能降低,此時的工作時間將小于1小時。

給鋰離子電池充電的推薦方法是,向電池提供一個±1%限壓的恒定電流,直到電池充滿電,然后停止充電。用來決定電池何時充滿電的方法包括:給總的充電時間定時、監視充電電流或兼用這兩種方法。第一種方法采用限壓恒定電流,變化范圍從C/2到1C,持續2.5至3小時,使電池達到100%充電。也可以使用較低的充電電流,但是將需要更長時間。第二種方法與第一種方法類似,只是需要監視充電電流。隨著電池的充電,電壓上升,這與采用第一種方法時完全相同。電池電壓達到編程限壓值(也稱為浮動電壓)時,充電電流開始下降。電流一開始下降時,電池約充電至容量的50%至60%.浮動電壓繼續提供,直到充電電流降至足夠低的水平(C/10至C/20),這時電池約充電至容量的92%至99%,充電周期終止。目前,要為標準鋰離子電池快速充電(不到1小時)至容量的100%,還沒有一種安全的方法。

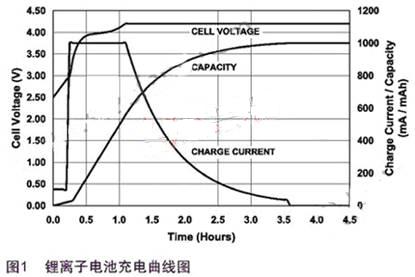

有些鋰離子電池充電器允許使用熱敏電阻監視電池溫度。這么做的主要目的是,如果電池溫度超出推薦的0℃至40℃窗口范圍,就禁止充電。與鎳鎘或鎳氫金屬電池不同,鋰離子電池在充電時溫度上升非常少。圖1是一個典型的鋰離子電池充電曲線,圖中顯示了充電電流、電池電壓和電池容量隨時間的變化。那么怎樣才能正確地為鋰離子電池充電呢?鋰離子電池最適合的充電過程可以分為四個階段:涓流充電、恒流充電、恒壓充電以及充電終止。參考圖1.

階段1:涓流充電--涓流充電用來先對完全放電的電池單元進行預充(恢復性充電)。在電池電壓低于3V左右時,先采用最大0.1C的恒定電流對電池進行充電。
階段2:恒流充電--當電池電壓上升到涓流充電閾值以上時,提高充電電流進行恒流充電。恒流充電的電流在0.2C至 1.0C之間。恒流充電時的電流并不要求十分精確,準恒定電流也可以。在線性充電器設計中,電流經常隨著電池電壓的上升而上升,以盡量減輕傳輸晶體管上的 散熱問題。大于1C的恒流充電并不會縮短整個充電周期時間,因此這種做法不可取。當以更高電流充電時,由于電極反應的過壓以及電池內部阻抗上的電壓上升,電池電壓會更快速地上升。恒流充電階段會變短,但由于下面恒壓充電階段的時間會相應增加,因此總的充電周期時間并不會縮短。
階段3:恒壓充電-- 當電池電壓上升到4.2V時,恒流充電結束,開始恒壓充電階段。為使性能達到最佳,穩壓容差應當優于+1%.
階段4:充電終止--與鎳電池不同,并不建議對鋰離子電池連續涓流充電。連續涓流充電會導致金屬鋰出現極板電鍍效應。這會使電池不穩定,并且有可能導致突然的自動快速解體。

有兩種典型的充電終止方法:采用最小充電電流判斷或采用定時器(或者兩者的結合)。最小電流法監視恒壓充電階段的充電電流,并在充電電流減小到0.02C至0.07C范圍時終止充電。第二種方法從恒壓充電階段開始時計時,持續充電兩個小時后終止充電過程。

上述四階段的充電法完成對完全放電電池的充電約需要2.5至3小時。高級充電器還采用了更多安全措施。例如如果電池溫度超出指定窗口(通常為0℃至45℃),那么充電會暫停。
[page]
1 決定鋰離子電池周期壽命或服務壽命的因素

不存在任何延長或縮短電池壽命的單一因素,而常常是幾種因素合起來發揮作用。就延長周期壽命而言有以下方法可以延長電池壽命:

1).采用部分放電的做法。在再充電前僅使用20%或30%的電池容量會極大延長周期壽命。作為一個一般性的規則,5至10個淺放電周期等于1個滿放電周期。盡管部分放電周期可能達到數千次,但是保持電池處于滿充電狀態也縮短電池壽命。如果可能,應該避免滿放電周期(降至2.5V或3V,取決于化學材料)。

2).避免充電至容量的100%.選擇一個較低的浮動電壓可以做到這一點。降低浮動電壓將提高周期壽命和服務壽命,代價是降低電池容量。浮動電壓降低100mV至300mV可以將周期壽命延長2至5倍或更長。與其他化學材料相比,鋰離子鈷化學材料對較高浮動電壓更敏感。磷酸鋰離子電池一般比更常見的鋰離子電池的浮動電壓低。

3). 選擇合適的充電終止方法。選擇一個采用最小充電電流終止(C/10或C/x)的充電器,通過不充電到容量的100%,也可以延長電池壽命。例如,電流降至C/5時結束充電周期與將浮動電壓降至4.1V的效果類似。在這兩種情況下,電池都只充電至約為容量的85%,這是決定電池壽命的一個重要因素。

4).限制電池溫度。限制電池的極限溫度可以延長電池壽命,尤其是禁止在0℃以下充電。在0℃以下充電促進金屬在電池陽極上的鍍敷,這可能造成內部短路,產生熱量并使電池不穩定和不安全。很多電池充電器都有測量電池溫度的裝置,以確保不會在極限溫度時充電。

5).避免大的充電和放電電流,因?yàn)檫@會縮短周期壽命。有些化學材料更適合較大電流,如鋰離子錳和磷酸鋰離子電池。大電流給電池施加了過大的壓力。

6).避免低于2V或2.5V的深度放電,因?yàn)檫@會迅速永久性損壞鋰離子電池??赡馨l(fā)生內部金屬鍍敷,這會引起短路,使電池不可用或不安全。大多數鋰離子電池在電池組內部都有電子電路,如果充電或放電時電池電壓低于2.5V、超過4.3V或如果電池電流超過預定門限值,該電子電路就會斷開電池連接。

2 鋰離子充電--系統注意事項

要快速可靠地完成充電過程需要一個高性能的充電系統。為實現可靠且經濟高效的解決方案,設計時應當考慮到以下系統參數:

2.1 輸入源
許多應用都采用極廉價的墻式適配器作為輸入電源。其輸出電壓主要依賴于交流輸入電壓和從墻式適配器流出的負載電流。

在美國標準的墻面插座上交流母線輸入電壓的變化范圍一般為90VRMS至132VRMS.假設額定輸入電壓為120VRMS,容差為+10%, ?25%.充電器必須為電池提供適當?shù)姆€(wěn)壓措施,從而不受輸入電壓的影響。充電器的輸入電壓與交流母線電壓和充電電流成比例:

VO=2VIN×a-1O(REQ+RPTC)-2×VFD

REQ是次級繞組的電阻與初級繞組反射電阻的和。RPTC是PTC的電阻,VFD是橋式整流器的前向壓降。此外變壓器磁芯損失也會使輸出電壓略有降低。

利用汽車適配器充電的應用也會遇到類似的問題。汽車適配器的輸出電壓典型范圍為9V至18V.

2.2 恒流充電的速率和精度
特定應用的拓?fù)浣Y(jié)構選擇可能要由充電電流來決定。出于尺寸和成本方面的考慮,低檔和中檔的快速充電應用則傾向于采用線性解決方案,然 而線性解決方案會以熱的形式損失更多能耗。對于線性充電系統來說,恒流充電的容差變得極為重要。如果穩壓容差太大,傳輸晶體管和其他元器件都需要更大體 積,從而增加尺寸和成本。此外,如果恒流充電電流過小,整個充電周期將會延長。

2.3 輸出電壓的穩定精度

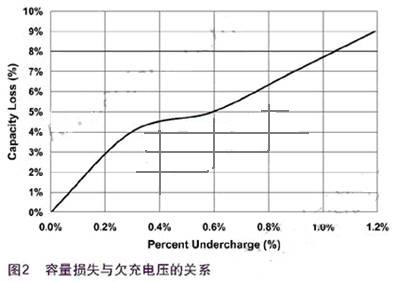

為了盡可能地充分利用電池容量,輸出電壓穩壓精度非常關鍵。輸出電壓精度的小幅度下降也會導致電池容量的大幅減少。然而出于安全和可靠性方面的考慮,輸出電壓也不能隨意設置得過高。圖2顯示出了輸出電壓穩定精度的重要性。

[page]

3 充電終止方法

毋庸置疑,過充始終是鋰離子電池充電的心頭大患。準確的充電終止方法對于安全可靠的充電系統來說非常關鍵。

3.1 電池溫度監控
一般情況下,鋰離子電池充電時的溫度范圍應當在0℃至45℃。在此溫度范圍之外對電池充電會導致電池過熱。在充電周期中,電池內的壓力上升還會 導致電池膨脹。隨著溫度上升,壓力也會過大,這可能會導致電池內部的機械破裂或材料泄漏,嚴重時還有可能導致爆炸。在此溫度范圍之外 對電池充電還會損害電池的性能,或縮短電池的預期壽命。

通常鋰離子電池包內都采用了熱敏電阻來準確測量電池溫度。充電器檢測熱敏電阻的阻值,當阻值超出規定工作范圍,即溫度超過規定范圍時,充電被禁止。

3.2 電池放電電流或反向泄漏電流
在許多應用中,即使輸入電源不存在,充電系統仍然與電池相連。充電系統必須保證輸入電源不存在時,從電池汲取的電流極小。最大泄漏電流應當小于幾個微安,通常應小于一個微安。

4 鋰離子充電--應用實例

將以上幾點系統注意事項事先充分考慮,就能開發出適合的充電管理系統。

4.1 線性解決方案
當存在穩壓良好的輸入電源時,通常采用線性充電解決方案。在此類應用中,線性解決方案的優點包括易用、尺寸小以及成本低。由于線性充電解決方案 效率低因此影響設計的最重要因素就是散熱設計。最糟的情況是器件從涓流充電階段向 恒流充電階段轉換時,在此情況下,傳輸晶體管必須散發最大的熱能,必須在充電電流、系統尺寸、成本和散熱要求之間進行權衡。

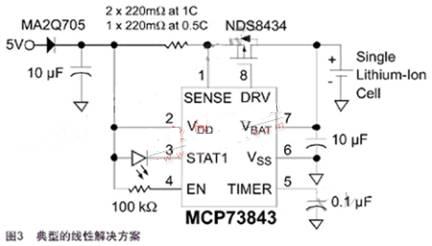

例如,應用中需要利用一個5V ±5%的輸入電源以0.5C或1C的恒定電流對一個1000mAh的單節鋰離子電池充電。圖3顯示了如何利用Microchip的 MCP73843構成一個低成本的獨立解決方案,只需要極少量的外部元器件,就可以實現所需要的充電算法。MCP73843完美地結合了高精度恒流充電、 恒壓穩壓以及自動充電終止等功能。

為進一步減小線性解決方案的尺寸、降低其成本和復雜性,許多外部元器件都可以集成到充電管理控制器中。先進的封裝可以提供更高的集成度,當然也會犧牲一定的靈活性。此外此類充電管理控制器 還會實現一定的熱調節功能。熱調節功能可根據器件管芯溫度來限制充電電流,從而可在保證器件可靠性的情況下優化充電周期時間,熱調節功能大大降低了散熱設 計的工作量。

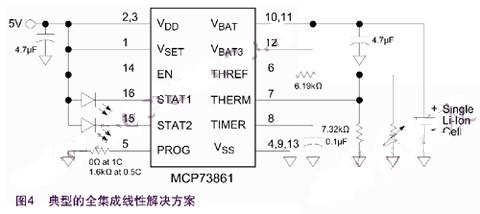

基于Microchip MCP73861的全集成線性解決方案如圖4所示。MCP73861包含了MCP73843的所有功能,另外還包括電流檢測、傳輸晶體管、反向放電保護以及電池溫度監測。

[page]

4.2 充電周期波形

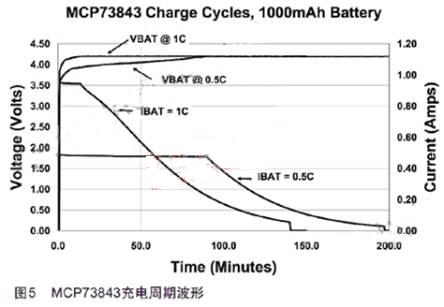

利用MCP73843在1C和0.5C恒流充電速率下的整個充電周期如圖5.以0.5C而不是1C速率充電時,充電結束的時間大約晚了一個小時。充電終止電流從0.07C降到0.035C,使得最終電池容量從~98%增長到~100%.系統設計師必須在充電時間、功率損耗和可用電池容量之間進行權衡。

4.3 開關式充電解決方案
輸入電壓波動范圍寬或輸入輸出電壓差大的應用通常采用開關式充電解決方案。例如應用中需要利用汽車適配器以0.5C或1C的恒定電流對一個2200mAh的單節鋰離子電池充電,由于散熱等問題,利用線性解決方案實現極為困難,當然也可以采用支持熱調節的線性解決方案,但降低充電電流造成的充電周期延長是無法接受的。

成功設計開關式充電解決方案的第一步是選擇設計結構:降壓式、升壓式、升/降壓式、反激式、單端初級電感式或者其他形式。SEPIC拓?fù)浣Y(jié)構的優點是低端柵極驅動和電流檢測、持續輸 入電流以及輸入和輸出間的直流隔離,其主要缺點是需要兩個電感和一個能量傳輸電容。

MCP1630是一款可配合單片機使用的高速脈寬調制器,配合單片機,MCP1630可控制電源系統占空比,提供輸出電壓或電流穩定 功能。PIC16F684單片機可用于輸出穩壓或穩流,以及開關頻率和最大占空比的調整。MCP1630產生占空比,并可根據不同外部輸入提供快速過流保 護。充電器采用的電源結構是SEPIC.單片機提供了極大的設計靈活 性。此外單片機還可以與電池包內的電池監控器通信,從而大大縮短充電周期時間。

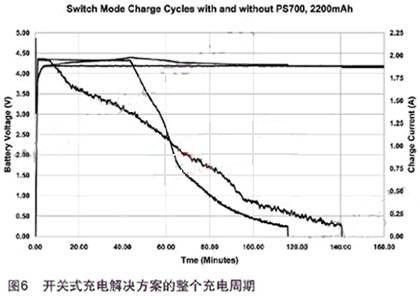

利用開關式充電解決方案的整個充電周期如圖6所示。通過在充電系統中采用電池監控器,可以大大縮短充電周期,使用電池監控器就不必再檢測電池包保護電路兩端的電壓以及充電電流的接觸電阻。

5 結論

在目前的便攜式產品中,要正確地實現電池充電需要仔細地設計考慮。本文討論了鋰離子電池的線性和開關式充電解決方案,本文所探討的指導原則和設計考慮要素,實際上也是所有電池充電系統設計都需要考慮的。
