PI展出0mW待機TV電源IC和寬范圍Triac調光LED驅動IC

發布時間:2011-03-03

中心議題:

  • PI 在高壓模擬集成電路的技術創新
  • PI Expert Suite V8提升電源設計效率


充電器,以及隱藏在電器、電視機和其他使用低功率輔助電源的產品中的“能源吸血鬼”產生了大量的待機功耗;高壓大容量電解電容和光耦器,限制了LED燈的使用壽命;固定的MOSFET開關頻率會在每個周期造成固定的開關損耗,在輕載條件下實現高效率面臨不小困難……如何解決這些問題,用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations從高壓模擬集成電路的角度,展出了自己的解決方案。方案包括零耗瓦待機功耗產品,效率達87%的LED無閃爍可控硅調光,以及集成高功率IC(適合TV,PC等電源)。

LinkZero-AX和LinkZero-LP:零待機功耗

LinkZero-AX采用創新的斷電模式,可在最終產品閑置時有效關斷輔助電源,消除不需要功能所浪費的能量,在斷電模式下功耗達到0.00W。這款離線式集成開關IC,由外部信號觸發進入睡眠模式,由喚醒脈沖重新激活,適用于電器和電視機。其特點包括無需斷開AC連接;低元件數、簡單實現;旁路引腳在斷電期間提供局部輔助電源,具有LinkSwitch標準性能及保護功能——工作時的效率大于70%、輸出過壓鎖存保護、輸出電壓調整率低于5%。

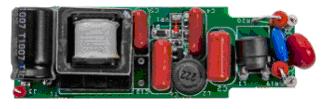

                                                                使用LinkZero-AX設計的1.5W非隔離反激式電源(DER-260)
                                            使用LinkZero-AX設計的1.5W非隔離反激式電源(DER-260)

LinkZero-LP同樣是能源吸血鬼的終結者,它能讓設計師獲得最佳的電源性能,同時不會增加系統的復雜度。在斷電模式下LinkZero-LP功耗降為0.00W,適用于充電器和適配器。自動檢測負載去除后斷電,再次施加負載后自動重新激活。極大減少空載工作——230 VAC時在斷電模式下的功耗為4 mW、無需增加任何元件,輕松滿足全球所有的能效標準、ON/OFF控制可在極輕負、載時具備恒定的效率;斷電模式可平滑切換——自動檢測到負載去除情況、負載低于0.6%時觸發斷電模式、允許輸出電壓母線在待機期間暫停工作、LinkZero-LP可定時監測輸出狀態、施加負載時自動重啟動;可輕松應用到現有設計中。
                                                                      使用LinkZero-LP設計的2.1W恒壓/恒流充電器(DER-258)
                                                   使用LinkZero-LP設計的2.1W恒壓/恒流充電器(DER-258)

LED驅動器IC:效率達87%

針對帶集成PFC電路的LED照明應用的LinkSwitch-PH與LinkSwitch-PL將控制器和高壓MOSFET集成到單晶片上,大大簡化電路布局及設計,省去輸入電解電容,從而延長使用壽命,提高可靠性。此LED驅動器IC還有如下幾大特點:可控硅調光——無閃爍、寬調光范圍及單向調光;單級PFC及精確恒流輸出;效率達87%;將控制器和高壓MOSFET集成到單晶片上的單片設計使體積??;驅動LED燈可提供高達50W的輸出功率。
                            使用LinkSwitch-PH設計的15W T8隔離式LED驅動器(DER-256)
                                           使用LinkSwitch-PH設計的15W T8隔離式LED驅動器(DER-256)
                                                       使用LinkSwitch-PL設計的5W A19輸出設計(RDK-251)
                                                     使用LinkSwitch-PL設計的5W A19輸出設計(RDK-251)

PI在高功率應用領域?qū)崿F(xiàn)擴張,收購Qspeed Semiconductor并對SemiSouth Laboratories投資3000萬美元。在擴張之際,其重點推出的兩個全新產品系列包括針對高功率應用的HiperPFS和HiperTFS。
[page]
功率產品系列:可省40個元件

HiperPFS器件采用創新的控制方案,可提高輕載條件下的效率。此外,與使用分立式MOSFET和控制器的設計相比,HiperPFS器件能可省去30到50個元件,縮小電路板占用面積,同時簡化系統設計并增強可靠性。高效率、高度集成的CCM PFC具備明顯的尺寸、效率及功率因數優勢,其中包括EMI及設計方案尺寸優勢;控制技術允許更小/更簡單的EMI濾波器;高PFC級效率;頻率滑動技術—在整個負載范圍內始終保持高效率;無需初級電流檢測電阻—可提高效率;單位成本的效率更高。
                                                             使用HiperPFS設計的180W有源PFC級(RDK-248)
                                                       使用HiperPFS設計的180W有源PFC級(RDK-248)

HiperTFS是唯一一款同時將雙管正激主電源轉換器和反激式待機電源轉換器集成到單個超薄eSIPä功率封裝的產品。除了具有兩個控制器外,HiperTFS器件還集成了高壓端及低壓端驅動器,以及用于主電源轉換器及待機電源轉換器的高壓功率MOSFET。因此,HiperTFS是消費類電子產品、計算機,以及要求主電源功率介于120 W和415 W之間、待機電源轉換器功率高達20 W的工業電源應用的理想選擇。尤其適用于臺式計算機、電視機、視頻游戲機等要求電源具有高效率且外形緊湊的產品。其高集成度IC可降低裝配成本并實現高功率密度設計,最多省去40個分立元件和無源元件。

                                                              使用HiperTFS設計的300W主電源+14.5W待機電源(RDK-249)
                                               使用HiperTFS設計的300W主電源+14.5W待機電源(RDK-249)

除了在產品發面有所創新,PI圍繞如何提升電源設計團隊的工作效率、減少所需的原型迭代次數和提高最終設計的質量,推出升級版電源設計軟件PI Expert Suite V8,讓電源設計師電源設計更方便。

PI軟件提升電源設計效率

PI Expert Suite V8作為PI的技術支持重點手段之一,可生成完整的電源電路圖,簡化設計過程。該軟件能為自定義優化的電源變壓器提供設計和構建指導,以及對應的物料清單。PI Expert Suite V8能執行熱計算以優化散熱片性能,從而加快和改進熱設計。此外,還可根據所選器件和封裝的類型提供PCB布局建議,有助于確保采用正確的PCB布局技術。

為方便電源設計師在使用Power Integrations的產品開發高效率電源時選擇所偏好的語言,該軟件現在支持簡體中文、繁體中文、日文、韓文、俄文和英文等六個語言版本。
