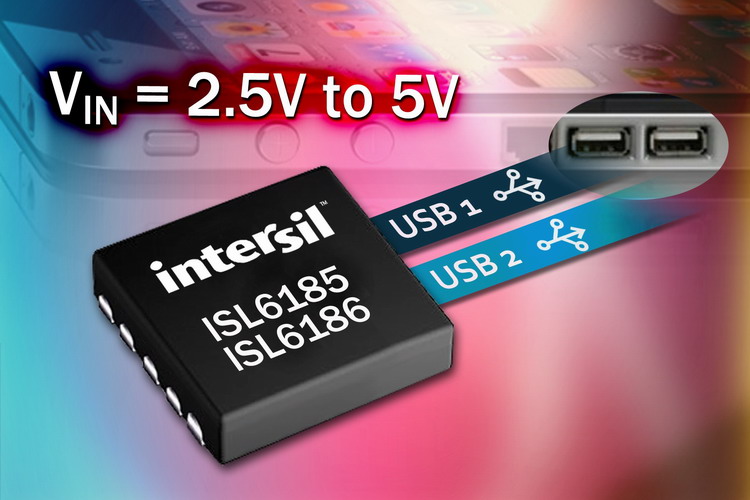

ISL6185/6:Intersil推出新型USB端口電源控制器適合工業電源應用

發布時間:2011-03-02

ISL6185/6的產品特性:
  • 提供最佳電流限制精度
  • 提供最大范圍工作電壓
  • 緊湊的3x3毫米占位面積
ISL6185/6的應用范圍:
  • 工業電源應用




全球高性能模擬混合信號半導體設計和制造領導廠商Intersil公司近日宣布,推出一個用于滿足工業標準級 USB 設備的電源要求的新電源控制器產品系列--- ISL6185/6。

ISL6185/6 電源控制器為基于 USB 2.0 和 3.0 接口標準的產品提供端口電源,它向設計人員提供了多個電流限制等級選項,精度是競爭解決方案的 3 倍。這可以提供更精確的保護并提高目前 USB 電源設計的靈活性。另外,ISL6185/6 采用工業標準封裝形式來支持簡易替換,同時,其體積更小的新封裝還可以節省更多電路板空間。

ISL6185 獨立控制兩個電源通道,有一對 71 毫歐姆 P 通道電源開關。兩個電源通道都能保護多個 USB 端口,從而提供了額外的設計靈活性。ISL6185 提供連續電流為 0.6A、1.1A、1.5A 和 1.8A 四個等級。其高電流限制功能支持 USB 3.0 和 USB 2.0 標準。此外,兩個型號的產品都會在過電流或瞬態事件后自動重啟/重試,以確保連續工作而無需進行額外的監測。其重設無需用戶或系統干預,具備在負載故障解決后自動恢復的能力。

ISL6186 USB 功率控制器提供單通道過電流(最高 3.6A)故障保護功能,支持單個控制器保護多個 USB 端口。該控制器有一個用于電源控制的 45 毫歐姆 P 通道 MOSFET 電源開關以及 1.5A、3A 和 3.6A 三個等級的連續電流。 它還包括一個 Power Good 輸出指示燈,可提供電源狀態指示而無需外置元件。

該新系列電源控制器由八種獨立產品變體和三個封裝選項組成,額定電壓范圍為 2.5V - 5V,工作溫度范圍涵蓋所有商業和工業應用。另外,每種產品均具有內部電流監測、精確電流限制、反偏壓保護和用于系統電源保護的電流限制式延遲關閉功能以及控制和通信 I/O。斷態電流為 1 微安。

ISL6185/6 系列提供啟動極性選項,采用工業標準級 8 引腳 SOIC 封裝以及體積小 70% 的 8 引腳和 10 引腳 3x3 DFN 封裝版本。8 引腳 DFN 封裝與 8 引腳 SOIC 封裝具有相同的性能;10 引腳 DFN 封裝的體積更小并因?yàn)殡娮杓盁嶙韪投芴峁└叩碾娏鞴δ堋?br />
