中心議題：

• 檢測系統硬件設計
• 檢測系統軟件設計流程

解決方案：

• A／D轉換模塊設計
• I／U轉換模塊設計
• 輸出顯示模塊

可再生能源太陽能發電可分為太陽能光發電(又稱光伏)和太陽能熱發電兩大類，后者由于技術比較復雜，只能用于比較大的容量，應用受到一定限制，所以目前實際應用較少。太陽能光發電具有取之不盡，用之不竭，無污染等諸多優點，已成為人類尋求新能源的熱點。

但同時又存在應用間歇性，發電量與氣候條件有關的缺點。因此，為提高太陽能電池的利用率，實時監控發電量是很有必要的，可以及早發現太陽能電池工作中出現的異常情況。這里提出了一種太陽能電池發電量實時監控系統的設計方案。系統利用AT89S52單片機控制，采用霍爾電流傳感器對太陽能電池的輸出電流測量，其突出優點是可以在幾乎不消耗能量情況下，將電流轉換為電壓進行測量。
　　
1系統硬件設計
　　

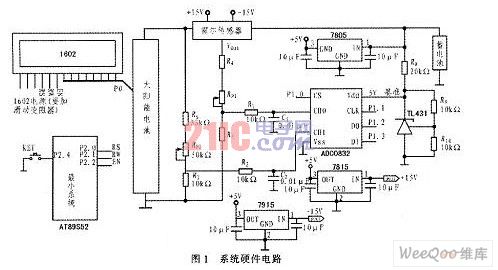

系統硬件電路如圖1所示，主要由太陽能電池組、霍爾電流傳感器組成的，I／U轉換電路、液晶1602組成的顯示裝置、AT89S52單片機構成的控制系統，以及鉛酸蓄電池構成的儲能系統5部分組成。其工作過程：太陽能電池接收光照時，產生電流，對蓄電池充電，單片機通過穩壓裝置由蓄電池提供驅動電壓，對太陽能電池產生的電量進行實時信號采集。由于單片機只能接收電壓信號，所以在信號接收前由I／U、U／U轉換模塊將信號調至合適的電壓。經內部運算處理，結果送1602液晶顯示裝置顯示電池發電量。


1．1A／D轉換模塊
　　
當模擬信號輸入單片機后需要轉換為數字信號，由于需要同時測量太陽能電池輸出電壓和電流，故采用ADC0832是8位串行雙通道A／D轉換器，A／D轉換精度要依賴于有高穩定度的基準參考電壓，參考電壓設定為5V，由TL431產生。模擬信號經過RC濾波送入AD輸入端，然后進行模數轉換后串行輸出。
　　
1．2I／U轉換模塊
　　
因單片機I／O接口只能接收0～5V的電壓信號，實時采集太陽能電池輸出電流需要將電流信號轉換為電壓信號，由于本系統是光伏發電系統的輔助設備，盡可能降低能量消耗是首要問題。由此霍爾電流傳感器成為首選，根據霍爾效應原理進行工作，可在幾乎不消耗能量的情況下將電流信號轉換為電壓信號。本系統采用TBCl0SY型霍爾電流傳感器，額定輸出電壓為(±4±0．5％)V，±15V雙電源供電，測量電流范圍為O～15A，基本滿足小型離網光伏系統的應用。
　　[page]
1．3電源設計
　　
單片機正常運行需要為片內的晶體管或場效應管供給電源，使其工作在相應狀態。AT89S52需要一個5V電源(實際工作電壓為3．6～6．0V)?？捎谜?、穩壓方式供電，獲得4．5V左右的電壓，因本系統為獨立發電，且長期使用，考慮到電源壽命，該裝置由市電或干電池提供驅動電源不符合實際，所以最佳方案應該由系統內部太陽能電池的蓄電池供電，經穩壓集成塊7805穩壓為5V，輸入單片機Vcc引腳，驅動單片機及液晶顯示裝置。TBCl0SY霍爾電流傳感器，需±15V雙電源供電，同樣采用系統內的蓄電池供電．經穩壓集成塊7805、7915穩壓在±15V，從而驅動其工作。
　
1．4輸出顯示模塊
　　
電量計算公式為Q=UIT，其中時間T可根據需要在軟件編程時自行確定，如每隔3min采樣一次，經內部運算后送1602液晶顯示發電量。為了節約電能，通過設置繼電器，使液晶顯示器顯示10s后自動熄滅。
　　
2系統軟件設計
　　

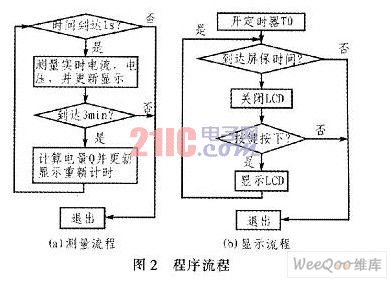

系統軟件設計主要由單片機完成，主要實現數據采集和控制顯示，整個軟件系統設計采用模塊化思想，其測量和顯示程序流程如圖2所示。


3系統測試分析
　　

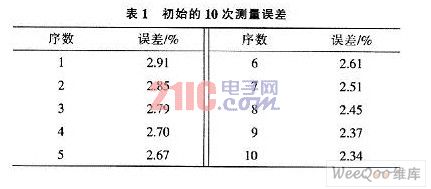

以200W的小型離網光伏系統為例，額定電壓24V，最大電流6．18A，蓄電池200Ah。設計正常放電時間為2～3d，0～6．18A的電流按比例轉換為0～5V的電壓，由2只電阻構成的衰減器，輸出電壓放大比例由電阻R1和R2的比值決定，設定U／U轉換比例為5／24，則R7=10kΩ，R6+Rp2=48kΩ。根據電量計算公式Q=UIT，實驗時間為中午12時至下午2時，從顯示電量開始，每隔3min記錄一次實際功率和監控系統所顯示的數據，各次誤差均小于3％，表l給出初始的10次測量誤差情況，隨電量逐漸增大，誤差變化范圍逐漸縮小。


由AT89S52單片機、霍爾電流傳感器以及1602液晶等構成的太陽能電池發電量的實時監控系統結構簡單、成本低廉、免維護、耗電量小并能有效地實時監控太陽能電池的發電量，及早發現太陽能電池工作中出現的異常情況。該系統設計作為光伏系統的輔助部件適用于小型離網光伏系統，同時該系統裝置器件壽命較長，耐用可靠，使其在離網光伏系統中具有廣泛應用。
