E102Z:VISHAY新型超高精度Z箔電阻

發布時間:2009-02-13

產品特性:
  • 溫度范圍-55°C 至125°C
  • 軍品級標準的絕對TCR 值 (±0.2 ppm/°C) 、容差50 ppm
  • +70ºC 下工作 2000 小時的負載壽命穩定性達到50 ppm
  • 符合EEE-INST-002規格和MIL-PRF 55182 軍用標準
  • 設計用于非常規環境條件,漂移極小

應用范圍:
  • 軍事、航空
  • 醫療應用

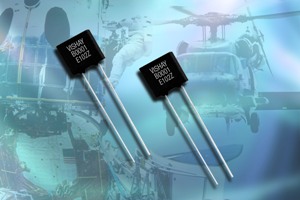

Vishay Intertechnology, Inc. (NYSE: VSH) 近日推出新型超高精度 Bulk Metal Z 箔電阻 --- E102Z。該款電阻可在 ?55°C 到 +125°C 的溫度范圍內提供達軍品級標準的絕對 TCR 值 (±0.2 ppm/°C),容差為 ±0.005% (50 ppm),在 +70ºC 下工作 2000 小時的負載壽命穩定性達到 ±0.005% (50 ppm)。E102Z 符合EEE-INST-002規格和MIL-PRF 55182 軍用標準,設計用于非常規環境條件,漂移極小,適用于軍事、航空和醫療應用。

使用新的E102Z電阻,在單個 Bulk Metal® Z箔電阻元件中可得到高達250 k? 的電阻值,同時保持低阻值電阻 Z201 的導線間距和長期穩定性。在 100 kΩ 到 250 kΩ范圍內的任何電阻值均可通過校準得到,且無需增加成本或交貨時間。

電阻的阻值變化可能導致電路不可靠。因此越多越多的設計者選擇可在使用中保持初始阻值的電阻。E102Z 和 Z201 可在一個器件中提供從 1 ? 到 250 k? 之間的任意電阻值,與初始值的誤差在百萬分之幾以內。對設計者而言,這意味著可以延長設備的校準周期。在不可能進行校正的應用中,例如空間應用中,設計者可以依賴其預期變化或指定更高的穩定性確保滿足使用壽命設計標準的要求。

其它電阻技術通常需要數秒甚至數分鐘才能實現穩態熱穩定,而E102Z具有瞬時的熱穩定時間(< 1 秒)和幾乎不可測量的 1.0 ns 上升時間,且無瞬時擾動。作為極其適合模擬應用的電阻,該器件可適用于地上及地下的非常規環境條件,且漂移極小。其結構可保證高可靠性,有效抵御熱沖擊、潮濕、機械沖擊和震動。

該電阻提供極高的抗靜電放電能力,可承受高達 25 kV 的靜電放電,實現更高的可靠性。E102Z 電阻可提供無鉛或錫鉛合金接線端、0.15英寸導線間距(另有0.2英寸版本,E102JZ )。

E102Z 的典型應用包括直流到直流轉換器、反饋電路和測試與測量儀器中的精密放大器;醫療和自動測試設備;衛星、航空和武器系統、商業及軍用航空;井下設備和儀器;電子磅秤。

目前,E102Z已可提供樣品,并已實現量產,樣品供貨時間為 72 小時,標準訂單供貨周期為 5 周。
