由文氏電橋構成的陷波濾器

發布時間:2008-11-01 來源:維庫電子市場網 www.dzsc.com

中心議題:

  • 介紹由特爾曼式電路和阻抗分壓電壓構成的文氏電橋電路
  • 討論式電橋電路增益相位特性

解決方案:

  • 文氏電橋電路是具有頻率選擇性的代表性的橋式電路
  • 應用在特定頻率凡處相位為0的特性來形成振蕩電路



文氏電橋電路是具有頻率選擇性的代表性的橋式電路,在電子電路的教科書中經常出現。帶阻濾波器(BEF)作為陷波濾波器被廣泛的應用,也作為文氏電橋振蕩電路被人們所熟知。

圖1是由電容的串/并聯電路(也稱特爾曼式電路)和阻抗分壓電壓(R3、R4)構成的文氏電橋電路。



  圖1文式電橋電路

這種電路的平衡條件是端子①和⑩之間流過的電流為0。在很多的例子中,由于R1=R2、C1=C2,從


求得

所以平衡條件為

即R=R1=R2,C=C1=C2。

對于輸入信號白的頻率響應,其端子①為帶通特性,端子①平坦,對應白,各衰減1/3(約10dB)。

這里如果進行端子①和⑩的減法運算(差動運算),則會在特定的頻率fo。處平衡,輸出變?yōu)?。

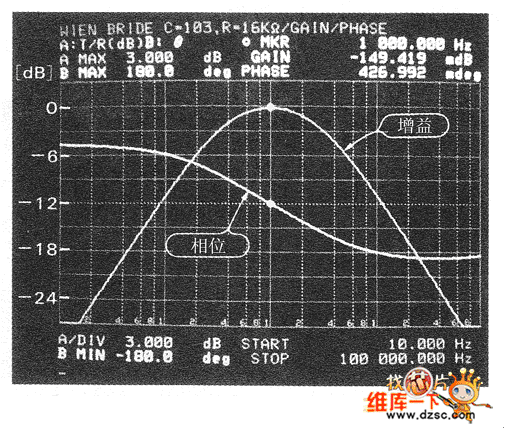

圖2是fo=1kHz時,C=0.O1μpF、R=16kΩ、R3=20kΩ、R4=10kΩ時的橋式電路的增益相位特性。以端子①為基準(實際為ei/3)進行測定。端子①是寬頻帶響應的衰減特性,所以①⑩間差動時,可獲得具有峰值的陷波特性。



  圖2 文式電橋電路增益相位特性

相位特性在fo=1kHz時為0,fIN<fo時相位超前,fIN>fo時相位延遲。所以,應用在特定頻率凡處相位為0的特性來形成振蕩電路。
