產品特點：

• 所有型號均已集成初級繞組
• 利用SMT設計

應用范圍：

• 控制電路和保護電路
• 載荷檢測
• 中功率輸出的DC∕DC 轉換器

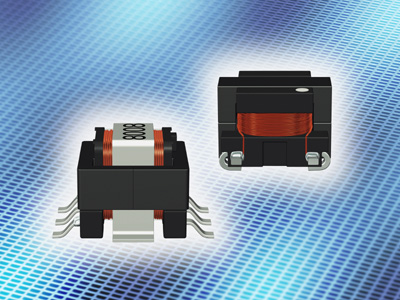

愛普科斯(EPCOS) 借助能夠節省空間的SMT（表面安裝技術）設計，現研發出兩種系列電流互感器，特別適用于緊湊型DC∕DC 轉換器。二者尺寸分別僅為8.33 × 7.11mm2 和4.7 × 3.5 mm2。所有型號均已集成初級繞組，從而節省開發時間和組裝時間。這兩種系列的匝比介于1:20 和1:125 之間。

第一種系列基于EE5 磁芯，為現有設計提供了可兼容的解決方案。該系列所有型號中初級繞組的電阻為0.8 mΩ，額定電壓為20 A。第二種系列采用更加緊湊的E4.2 磁芯，為一小尺寸系列。它采用節省空間的方式，將初級繞組集成在線圈架中。此系列產品的電阻為2.5 mΩ，額定電壓均為7 A，所有型號的測試電壓為360 V AC。

電流互感器在電源中應用于控制電路和保護電路，以及載荷檢測，典型應用為中功率輸出的DC∕DC轉換器。
