設計一款具有過溫管理功能的USB供電RF功率放大器

發布時間:2023-10-24 責任編輯:lina

【導讀】國際電信聯盟(ITU)將433.92 MHz工業、科學和醫學(ISM)頻段分配給1區使用,該區域在地理上由歐洲、非洲、俄羅斯、蒙古和阿拉伯半島組成。盡管最初旨在用于無線電通信之外的應用,但多年來無線技術和標準的進步使得ISM頻段在短距離無線通信系統中頗受歡迎。


國際電信聯盟(ITU)將433.92 MHz工業、科學和醫學(ISM)頻段分配給1區使用,該區域在地理上由歐洲、非洲、俄羅斯、蒙古和阿拉伯半島組成。盡管最初旨在用于無線電通信之外的應用,但多年來無線技術和標準的進步使得ISM頻段在短距離無線通信系統中頗受歡迎。


ITU 1 區的運營商無需為使用433.92 MHz頻段獲得許可,常見應用包括軟件定義無線電、醫療設備和重型機械的工業無線電控制系統。在美國,433.92 MHz頻段由獲得許可的業余無線電臺使用。


任何無線電傳輸應用都需要高增益放大器來驅動天線。根據應用要求,這可以通過一級或多級實現;輸出功率值越高,RF傳輸距離越長。為了實現最佳頻率響應,設計中必須考慮幾個因素,例如適當?shù)淖杩蛊ヅ洹V波和熱管理。


圖1所示電路是一個雙級RF放大器模塊,針對工作在433.92 MHz ISM頻段的發射信號鏈進行了優化。在中心頻率,電路產生大約+35.8 dB的增益。RF輸入和輸出端口采用50 Ω阻抗匹配設計,支持電路與標準50 Ω系統之間的直接連接。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 1. CN0551 簡化功能框圖


為防止過熱,當達到用戶定義的溫度跳變點時,溫度監視開關電路會禁用RF放大器。當溫度降至滯回設定點以下時,該開關電路也會自動使能放大器。


電路描述


工作在 433.92 MHZ ISM 頻段


CN0551的RF信號首先通過聲表面波(SAW)濾波器,然后通過增益級,這有助于消除不需要的帶外放大。選擇濾波器時,必須在頻帶平坦度和帶外抑制之間取得平衡。SAW濾波器也是一個插入損耗源,它會降低信號鏈的整體增益,選擇時需要仔細考慮。


該參考設計所用的SAW濾波器的典型最大插入損耗為2 dB,端接阻抗為50Ω。


放大器級


CN0551的RF信號路徑中使用兩個放大器級。第一級是 AD8353 RF增益塊放大器,它在433.92 MHz ISM頻段提供19.6 dB(典型值)的固定增益。AD8353的工作頻率范圍為1 MHz至2.7 GHz,在整個頻率范圍內的回波損耗大于10 dB。


AD8353的RF引腳內部匹配50 Ω,因此它能直接集成到標準RF信號路徑中,而無需外部匹配網絡。如圖2所示,只需要RF引腳上有隔直電容且電源引腳上有旁路電容,AD8353便能正常工作。表1列出了這些電容的推薦值。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 2. AD8353 連接圖

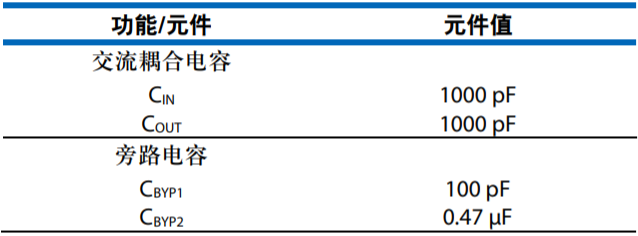

表 1. AD8353 電容值


設計一款具有過溫管理功能的USB供電RF功率放大器


ADL5324  RF驅動放大器用作設計的第二級。該器件的工作頻率范圍為400 MHz至4 GHz,典型增益為18.2 dB,典型噪聲系數為6.8 dB,從433.05 MHz到434.79 MHz的典型輸出三階交調截點(OIP3)為38.4 dBm。


只需通過RF扼流圈向RFOUT引腳施加+5 V電壓,即可設置ADL5324的偏置點。建議使用120 nH的電感,因?yàn)檫@也會為433.92 MHz ISM頻段提供一定的輸出匹配。為了濾除電源線上的RF信號和高頻噪聲,ADL5324的輸出級偏置需要三個解耦電容。圖3顯示了RF輸出級上偏置電感和電容的正確配置。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 3. ADL5324 直流偏置電感和電容


ADL5324 的阻抗匹配


為實現最優性能,ADL5324需要外部匹配網絡,以便針對所需頻段調諧阻抗。輸入匹配網絡包括電感(LIN)和電阻(RIN),其與RFIN引腳和分流電容(CIN)串聯放置。同樣,輸出匹配網絡也使用串聯電感(LOUT)和分流電容(COUT)。RFIN和RFOUT引腳也需要外部隔直電容。圖4展示了ADL5324的完整阻抗匹配網絡。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 4. ADL5324 外部匹配網絡


對于ADL5324數據手冊中列出的420 MHz至494 MHz調諧頻帶,CN0551參考設計使用類似的元件值。推薦值請參閱表2。


表 2. ADL5324 外部阻抗匹配網絡元件值


設計一款具有過溫管理功能的USB供電RF功率放大器


這些元件的正確布局對于匹配也很重要。因此,CN0551遵循ADL5324數據手冊中針對420 MHz至433.92 MHz調諧頻帶的推薦值。


這些值是從元件中心測量到放大器的邊緣。


RF性能


CN0551產生的S參數、相位噪聲測量結果和穩定性指標如圖5、圖6和圖7所示。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 5. S 參數與頻率的關系


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 6. 相位噪聲與頻率偏移的關系(433.92 MHz 輸入)


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 7. 穩定性測量與頻率的關系


在433.92 MHz的中心頻率,CN0551實現了35.8 dB的增益。該系統的相位噪聲很低,在10 kHz和100 kHz的頻率偏移時,相位噪聲值約為-145 dBc/Hz;在1 MHz的頻率偏移時,相位噪聲值為-130 dBc/Hz。當頻率偏移高于1 MHz時,相位噪聲值保持在-130 dBc/Hz以下。


系統在整個433.92 MHz ISM頻段保持穩定,Rollet穩定性因子高于1,輔助穩定性指標(B1)高于0。


圖8顯示了CN0551的輸出功率(POUT)與輸入功率(PIN)的關系圖。使用CN0551上安裝的默認SAW濾波器,-3 dBm輸入產生最大? W的輸出功率。絕對最大輸入功率為+10 dBm。不建議在高于此輸入電平的情況下操作電路,以免造成損壞。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 8. POUT與 PIN的關系(433.92 MHz 輸入)


過溫管理


CN0551上實現了過溫管理特性,當電路板溫度達到預設閾值時,放大器電路會自動禁用。一旦溫度降至滯回設定點以下,CN0551放大器就會自動使能。該特性通過 ADT6401 溫度開關的開漏輸出(TOVER/TUNDER)實現,它會監視ADL5324附近的溫度并將其與引腳可編程跳變點進行比較。


引腳S0、S1和S2的狀態選擇ADT6401的溫度跳變點和滯回。表3列出了CN0551上可用的溫度跳變點和滯回設置。

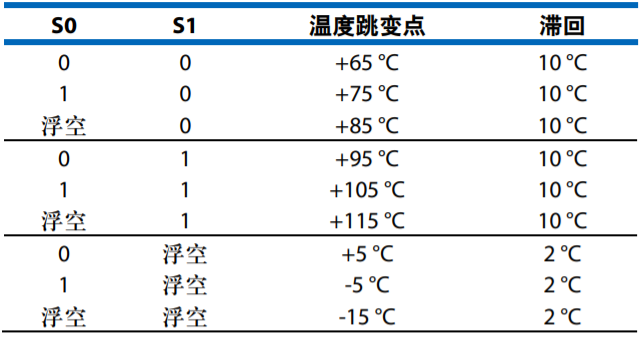

表 3. 選擇 ADT6401 跳變點和滯回


設計一款具有過溫管理功能的USB供電RF功率放大器


默認情況下,CN0551參考設計使用+95 °C跳變點和+10 °C滯回設置。


ADL5324沒有可由ADT6401輸出直接控制的內部關斷特性,因此該功能必須通過開關電路在外部實現。在CN0551中,這是通過 ADG901 RF開關和 ADP196 功率開關完成的,這兩個開關可以斷開ADL5324的RF輸入和直流偏置。利用ADT6401輸出可以同時接通或斷開這兩個器件,如圖9所示。對于ADG901,使用一個1:1電阻分壓器來滿足CTRL引腳的2.5 V電平要求。



設計一款具有過溫管理功能的USB供電RF功率放大器

圖 9. CN0551 過溫管理電路


為了獲得最佳性能,必須使ADT6401的GND引腳和熱源的GND引腳的熱阻最小。因此,將ADT6401盡可能靠近ADL5324放置很重要。


布局考量


功率放大器在使用時會產生大量熱量;因此,必須特別注意散熱。為了解決功耗問題,EVAL-CN0551-EBZ使用3層厚的接地層,并在ADL5324周圍和下方布置了多個熱通孔。


使用熱像儀觀察EVAL-CN0551-EBZ可以發現,在RF輸入為-10 dBm的情況下,ADL5324周圍的峰值電路板溫度約為46°C,如圖10所示。將布局中的散熱技術與過熱監控電路相結合,可防止ADL5324達到其最高結溫。


設計一款具有過溫管理功能的USB供電RF功率放大器

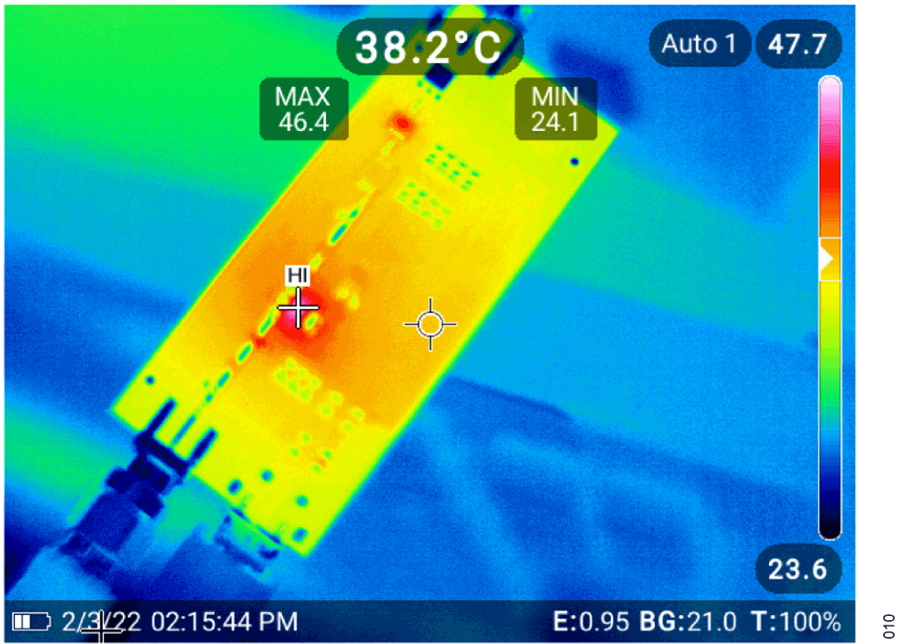

圖 10. CN0551 熱性能(RF 輸入功率 = -10 dBm)


USB 電源管理


CN0551 通 過 micro-USB 端口獲得電源,并由 LTM4693 μModule調節至+5 V。這款超薄、獨立的 降壓-升壓DC/DC轉換器簡化了穩壓器電路設計,因?yàn)樗呀?jīng)包括了開關模式控制器和用于低噪聲放大器電源的功率器件。CN0551中的+5 V器件在正常工作期間消耗大約175 mA電流,這主要由ADL5324和 AD8353消耗。兩個放大器級在較高溫度下還會消耗額外的電源電流(如其各自的數據手冊所述)。憑借2A的最大連續輸出電流,LTM4693足以滿足CN0551的電流要求。


LTM4693正常運行只需要幾個旁路電容、一個反饋電阻和一個RC補償電路。如圖11所示,CN0551遵循LTM4693數據手冊中針對旁路電容和RC補償電路的推薦值。SS和MODE/SYNC引腳連接到CN0551上的VIN,將器件配置為低噪聲、恒定頻率脈寬調制(PWM)工作模式,默認軟啟動周期為2 ms。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 11. LTM4693 連接圖


LTM4693的輸出電壓由VOUT+和FB引腳之間連接的外部反饋電阻(RFB)設置;其值通過式1計算。


設計一款具有過溫管理功能的USB供電RF功率放大器


其中:VOUT 是所需輸出電壓,單位為V。RFB 是反饋電阻,單位為kΩ。


對于所需的+5 V輸出電壓,該公式得出RFB值為15.1 kΩ。這在設計中實現為15 kΩ電阻。


默認情況下,LTM4693的開關頻率為1 MHz。然而,在FREQ引腳和GND上連接一個外部電阻(RT)可以提高此頻率;其值通過式2計算。


設計一款具有過溫管理功能的USB供電RF功率放大器


其中:fSW 是所需的開關頻率,單位為MHz。RT 是外部電阻,單位為kΩ。


使用更高開關頻率會降低電源效率,但這也會降低輸出電壓紋波,從而為放大器提供更穩定的電源電壓。如圖12所示,更高頻率還有助于減少近載波相位噪聲。對于CN0551,開關頻率設置為2 MHz;使用此值和式2得出RT為110 kΩ。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 12. LTM4693 不同開關頻率(1 MHz 和 2 MHz)下CN0551 的相位噪聲


ADM7160 低壓差(LDO)穩壓器產生ADG901 RF開關所需的+2.5 V電源電壓。該器件具有2.3 V至6.5 V的輸入電壓范圍和一個固定輸出電壓,可提供最大200 mA電流。


為確保LDO的穩定性,必須使用有效電容(CEFF)大于0.7 μF的優質電容(例如X5R或X7R)。這還需要考慮溫度和直流偏置效應。式3可用于根據所選電容的規格來計算CEFF。


設計一款具有過溫管理功能的USB供電RF功率放大器


其中:CEFF 是最壞情況下的電容,單位為μF。CBIAS 是工作電壓下的有效電容,單位為μF。TEMPCO是最壞情況下的電容溫度系數。TOL是最壞情況下的電容容差。


在CN0551中,配合ADM7160使用的電容的額定電容值為4.7 μF,最壞情況溫度系數為0.15,最壞情況容差為0.20。根據電容與偏置電壓的關系圖,輸入旁路電容(+5 V偏置)和輸出旁路電容(+2.5 V)的有效電容分別約為2.13 μF和3.60 μF。在式3中使用這些值可得出1.45 μF和2.45 μF的最壞情況電容值,二者均高于0.7 μF的最低要求。


常見變化


如果不需要0.5 W的功率水平,可以改用 ADL5320 作為 433.92 MHz ISM頻段的驅動放大器。與ADL5324相比,該器件提供略高的增益和較低的噪聲系數,但代價是OIP3更低。ADL5320的飽和輸出電平僅為250 mW左右。


ADT6402 也可用作溫度開關;該器件與ADT6401引腳兼容,并具有與后者相同的規格,但輸出為低電平有效。使用ADT6402時需要一個反相緩沖器。


ADI公司還提供類似的用于在915 MHz和2.45 GHz ISM頻段中進行傳輸?shù)姆糯笃髟O(shè)計。欲了解更多信息,請參閱參考設計CN0522《USB供電、915 MHz ISM無線電頻段、具有過溫管理功能的1 W功率放大器》CN0522 和 參考設計CN0417《USB Powered 2.4 GHz RF Power Amplifier》 電路筆記。


電路評估與測試


本節介紹用于測試CN0551的S參數和相位噪聲的設置和步驟。如需完整的詳細信息,請參閱EVAL-CN0551-EBZ用戶指南。


設備要求


以下設備用于開展測試:


⊙ CN0551 電路評估板(EVAL-CN0551-EBZ)

⊙ Keysight E5061B 矢量網絡分析儀圖片

⊙ Rohde & Schwarz SMA100A 信號發生器圖片

⊙ Rohde & Schwarz FSUP 信號分析儀

⊙ 20 dB 衰減器(選配),用于信號分析儀的輸入保護

⊙ 5 V;≥0.5 A 交流/直流電源適配器,帶 microUSB電纜

⊙ SMA 電纜


設置和測試


圖13顯示了CN0551與矢量網絡分析儀的正確端口連接。要測量S參數,請遵循以下程序:


⊙ 配置矢量網絡分析儀的掃描范圍和頻率步長。起始和停止頻率應分別設置為 433 MHz 至 435 MHz。掃描的頻率步長應設置為 10 kHz。

⊙ 使用校準套件對矢量網絡分析儀執行完整的2端口校準。請注意,EVAL-CN0551-EBZ 的 RF輸入可以直接連到測試端口,因此測試設置僅需要一根測量電纜。

⊙ 使用 5 V 電源適配器和 micro USB 電纜為EVAL-CN0551-EBZ 供電。

⊙ 使用校準的測試設置將 EVAL-CN0551-EBZ 連接在矢量網絡分析儀的測試端口上。

⊙ 設置網絡分析儀以顯示各個 S 參數的跡線。


在矢量網絡分析儀上執行自動縮放功能。如果需要,隨后可調整比例。


設計一款具有過溫管理功能的USB供電RF功率放大器

圖 13. S 參數測量設置


圖14顯示了執行相位噪聲測試時CN0551與信號源分析儀和信號發生器的正確連接。要測量相位噪聲,請遵循以下程序:


⊙ 設置信號源分析儀測量相位噪聲并配置其測量范圍。起始和停止偏移應分別設置為 1 kHz 和30 MHz。

⊙ 將信號發生器的輸出設置為 433.92 MHz 的頻率和-10 dBm 的電平。

⊙ 如果設備可以處理放大器輸出(-10 dBm 輸入時約為 25.85 dBm),請參考信號源分析儀數據手冊上的最大輸入電平。如有必要,將衰減器連接到信號源分析儀的輸入。

⊙ 使用 5 V 電源適配器和 micro USB 電纜為EVAL-CN0551-EBZ 供電。

⊙ 將信號發生器輸出連接到 EVAL-CN0551-EBZ的 RF 輸入。

⊙ 將 EVAL-CN0551-EBZ 的 RF 輸出連接到信號源分析儀。

⊙ 在信號源分析儀上啟動新的測量運行


設計一款具有過溫管理功能的USB供電RF功率放大器

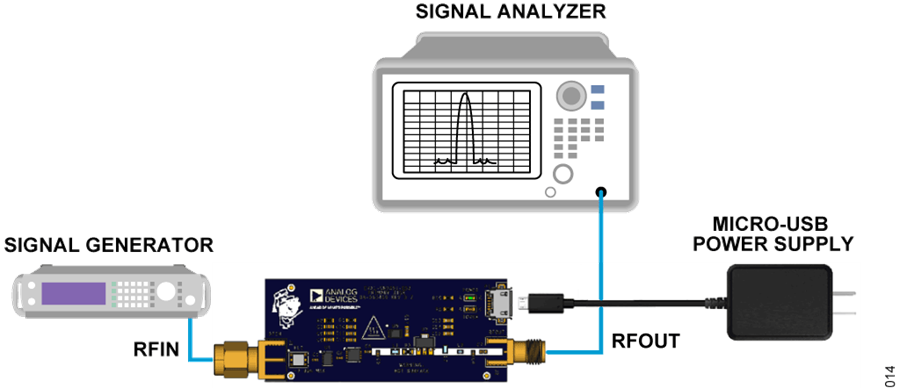

圖 14. 相位噪聲測量設
