LED開關電源的研發速度在最近幾年有了明顯的飛躍，新產品更新換代的速度也加快了許多。作為最后一個設計環節，PCB的設計也顯得尤為重要，因為一旦在這一環節出現問題，那么很可能會對整個LED開關電源系統產生較多的電磁干擾，對于電源工作的穩定性和安全性也都會造成不利影響。那么，PCB的設計怎樣做才是正確的呢？





最近幾年LED電源的元器件布局研究和市場實踐結果證明，即使在研發初期所設計的電路原理圖是非常正確，一旦PCB的設計出現問題，也會對電子設備的可靠性產生不利影響。例如由于電源和地線的考慮不周到而引起的干擾，就會使產品的性能下降。因此在設計PCB板的時候，就需要采用正確的方法。



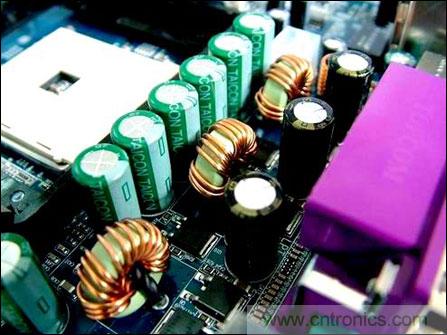

在開關電源常用到的PCB板中，通常每一個開關電源都有四個電流回路，它們分別是輸入信號源電流回路、電源開關交流回路、輸出整流交流回路和輸出負載電流回路。輸入回路通過一個近似直流的電流對輸入電容充電，濾波電容主要起到一個寬帶儲能作用。與之類似，輸出濾波電容也用來儲存來自輸出整流器的高頻能量，同時消除輸出負載回路的直流能量。所以，輸入和輸出濾波電容的接線端十分重要，輸入及輸出電流回路應分別只從濾波電容的接線端連接到電源。



輸入和輸出回路的設置和連接對于整個PCB板來說，是非常重要的，其合理與否將直接關系到電磁干擾的大小。如果在輸入、輸出回路和電源開關、整流回路之間的連接無法與電容的接線端直接相連，交流能量將由輸入或輸出濾波電容輻射到環境中去。電源開關交流回路和整流器的交流回路都包含高幅梯形電流，這些電流中諧波成分很高，其頻率遠大于開關基頻?；芈返姆逯捣瓤筛哌_輸入或輸出直流電流幅度的5倍，過渡時間通常約為50ns。這兩個回路最容易產生電磁干擾，因此必須在電源設計中先布置交流回路才設置其它布線。



在LED開關電源的輸入、輸入回路中，每個回路都由三種主要的元件來構成。這三種元件分別是“濾波電容”、“電源開關或整流器”和“電感或變壓器”。這三種重要的元件應彼此相鄰地進行放置，調整元件位置使它們之間的電流路徑盡可能短。建立開關電源布局的最好方法與其電氣設計相似，最佳設計流程如下：



1、放置變壓器



2、設計電源開關電流回路



3、設計輸出整流器電流回路



4、連接到交流電源電路的控制電路



5、設計輸入電流源回路和輸入濾波器
