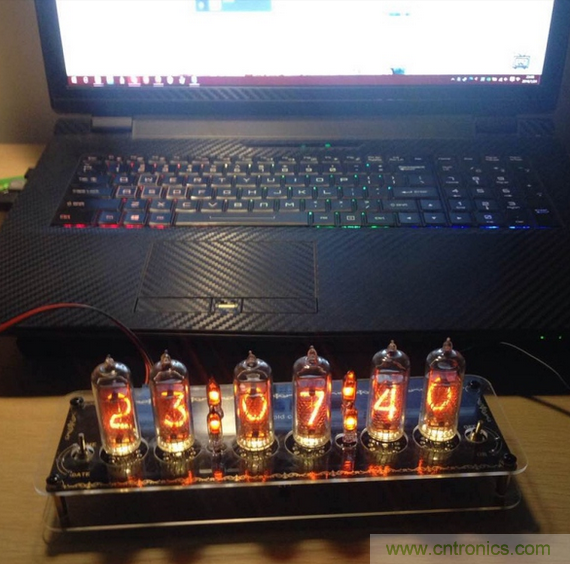

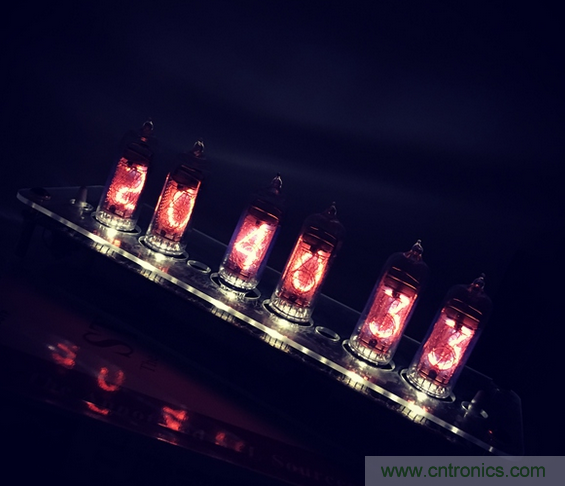

這是基友在哈爾濱制作的他的輝光管時鐘，比我多了幾個冒號，我嫌太擠了就沒有加：



　　



言歸正傳，看了一下回答，基本上都是屬于手工藝要求比較高或者很難復現的東西（這難道要怪我藝術細胞幾近沒有嗎？冷漠臉），作為一個工科狗，當然不喜歡不可復制的成功，半年前工作不順利感情不順利，就和還在哈爾濱上研究生的基友一起合作做了個高端版本的輝光管時鐘，他負責電路板繪制，我負責軟件編寫，制作完成之后原理圖PCB、BOM材料表、源代碼留存，覺得只要不是智障應該都可以照方抓藥做出來效果一模一樣的成品放在家里。

　　

輝光管又被有些人稱為熒光數碼管，普遍被用來進行數字顯示，最近影視作品里出現的頻率還是比較高的：

　　

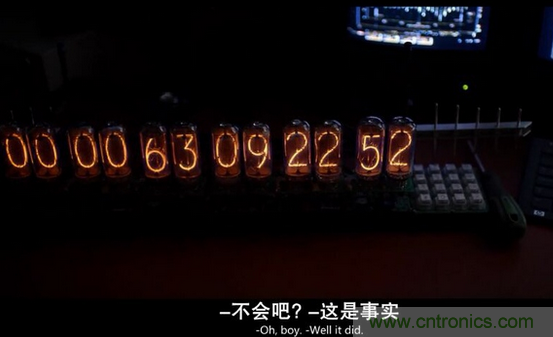

明日世界：

　

　　

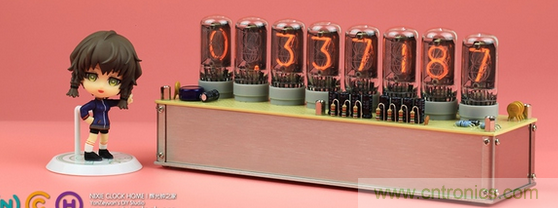

命運石之門：



　



玻璃管中包括一個金屬絲網制成的陽極和多個陰極。大部分?jǐn)?shù)碼管陰極的形狀為數字。管中充以低壓氣體，通常大部分為氖加上一些汞和／或氬。給某一個陰極充電，數碼管就會發出顏色光，視乎管內的氣體而定，一般都是橙色或綠色。

　　

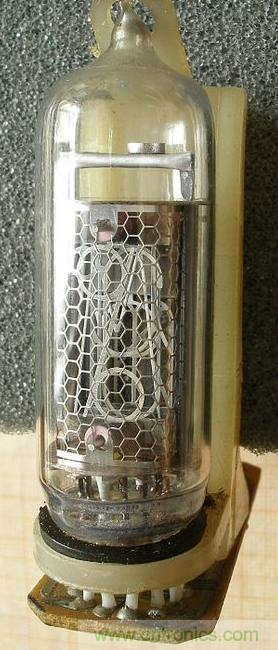

下面這張圖就是一只完好的輝光管：



　

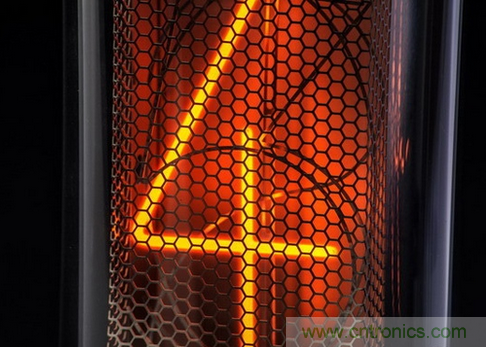

這是一只德國DIY達人Dalibor Farný制作的輝光管，可以比較清晰的看出輝光管內部燈絲點燃后的光芒：



　



越寫越不想寫了，感覺就跟平時做完工作根本懶得寫備注或者筆記一樣的（事情就是這樣的啊這么簡單連我這種智障都會做還有什么好說的）。

　　

輝光管是靠較高電壓（170V）直流電驅動燈絲發光來顯示工作的，而這種燈絲點燃的時候是溫暖的橘紅色，周圍環繞有淡淡的淡藍色光芒，很適合單身狗晚上失眠的時候盯著發呆。

　　

跟基友設計完輝光時鐘的要點之后他就開始畫板子了，調試過程還是挺有意思的，直接在覆銅板上用油筆畫出來然后腐蝕原型驗證板，圖這里就不放了，手機換了，微信聊天記錄沒有轉移到新手機上，如果看得人多了我再找他要然后補上。

　　

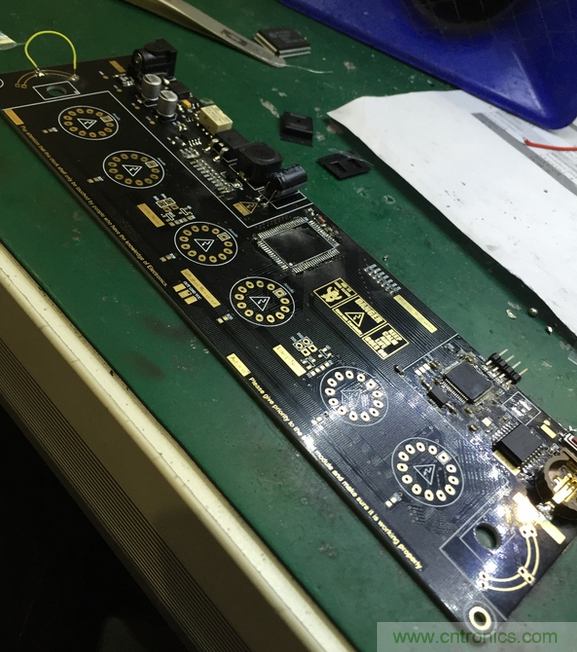

最后發PCB給深圳嘉立創制板（嘉立創還需要別人給打廣告？），用的是黑色沉金工藝，制作出來的成品板是這樣的：



　　



忽略中間那個白字的字體。。用的字體嘉立創沒有，出來給的是宋體的英文，瞎了狗眼。

　　

而且選嘉立創是因為所有的電子配件基本都可以在他家一次性買完了。

　　

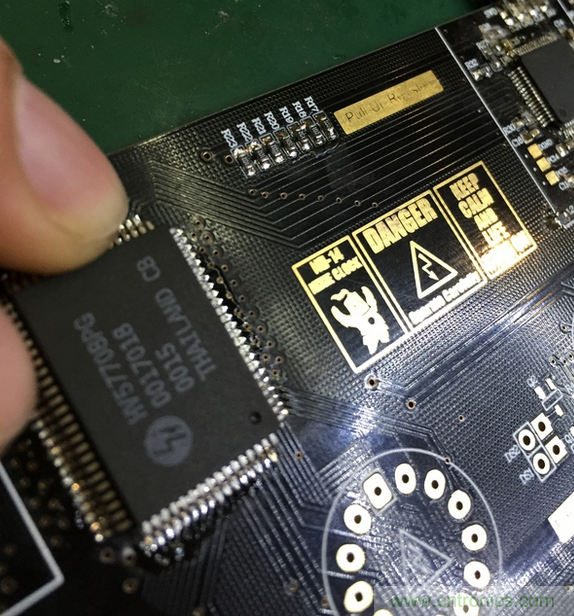

主控用的是STM32，輝光管引腳很多，一個一個控制太浪費IO口就用的串轉并芯片HV57708PG，時鐘芯片用的是DS3231SN。硬件基友在哈爾濱調試，軟件我在成都出差的時候趴賓館調試，聯合調試完全就是一場災難，靠著微信跟照片來猜bug的原因hhhhh。講開了又是另一段故事了，但是沒人在乎對不對，反正大家都是不在乎過程只在乎結果：）

　

　　

輝光管用的是前蘇聯的IN-14，淘寶一搜就有，擔心有壞管所以買了七個：



　　



剩下的事情就是純粹沒有技術含量的焊接工作了：



　　

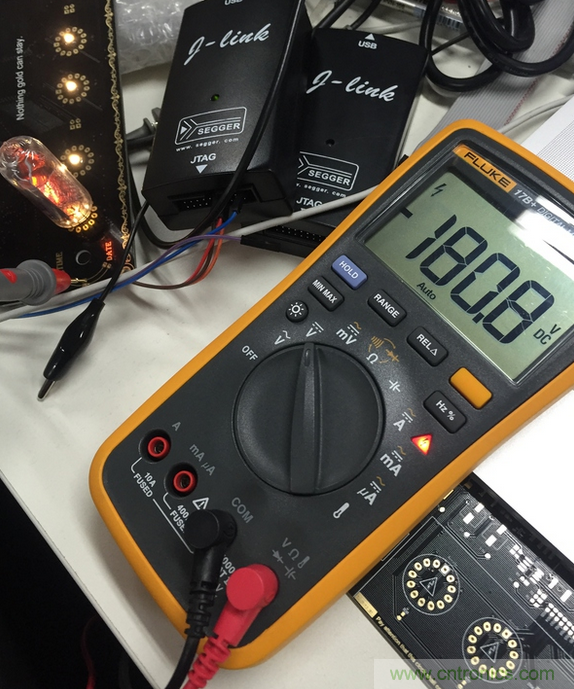

底層器件焊完就是一個個焊接輝光管測試，看看有沒有哪個數字是不亮的，順便測試一下電壓：



　　

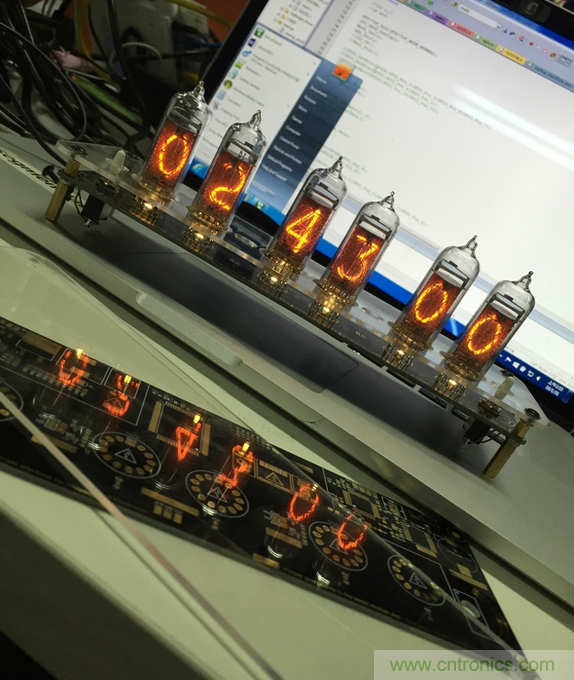

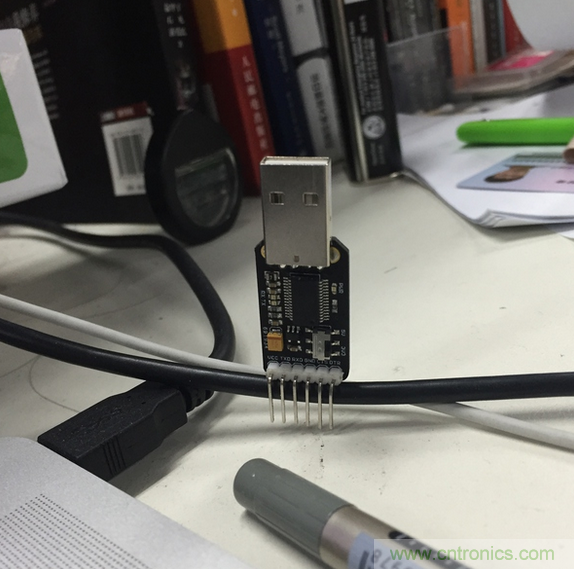

六個焊接完，下載進程序，voila



　　



其實呢，做輝光管是我大二的時候就跟實驗室的朋友一起搞著完了，那時候窮，還在用南京產的10塊錢一只的管子，直接腐蝕銅板，飛線跳來跳去，沒有做boost升壓，就用實驗室伙伴的超級大超級沉的變壓器來手動升壓，那個電源有兩個跟二踢腳大似的電容，每次用完都要短接放電，防止有人不小心碰到觸電，就套上寬大的系服，拿著鉗子跟基友一人一次去，電容短接會炸響的，有一次電壓太高了，桌子都被炸黑了哈哈哈哈哈哈哈。

　　

我好懷念那個時間啊。沒有照片，只有回憶。

　　

和一幫志同道合的人在一起，做東西什么都不為，就為了高興。

　　

大四畢業的時候，做了個第二個版本的輝光管時鐘，本來是想送人的，后來一直沒有給她，這又是另一段故事了，不講也罷，我這種狗想說什么話最后都會變成只有一個哦字。

　　

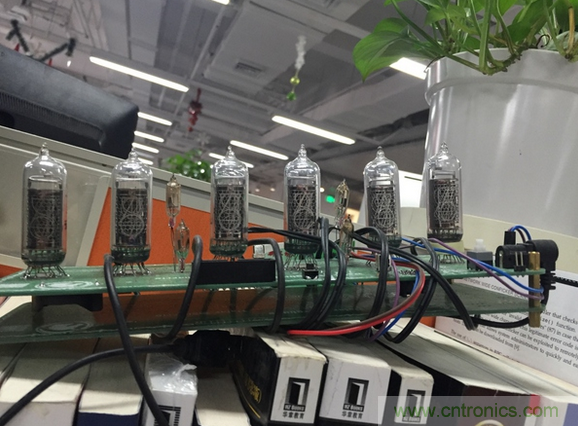

輝光管時鐘V2.0

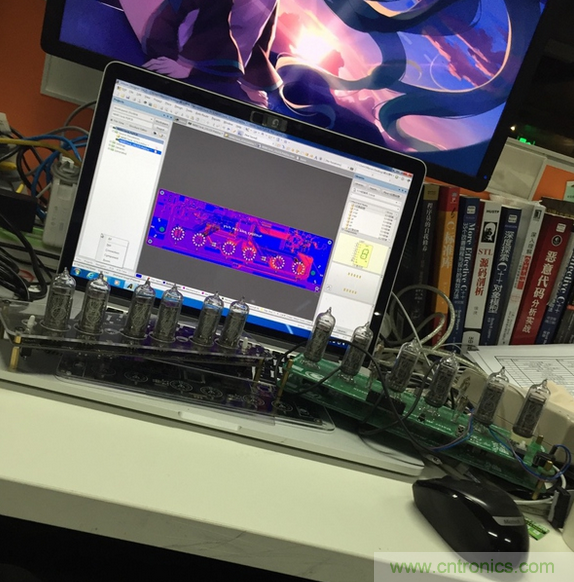

輝光管時鐘V2.0和V3.0的合照：





我呢，翻過去的照片的時候，劃過的大概都是某個人的痕跡，嘛，嘴硬，不承認很喜歡你。
