支高招:可控硅調光的噪聲抑制方法

發布時間:2015-12-09 責任編輯:echolady

【導讀】可控硅在LED照明設計中是非常重要部分。隨著可控硅調光在照明市場中的應用越來越廣泛,難免會遇到噪音過大的問題。本文就主要講解了可控硅調光的噪聲抑制方法,能夠被控制在一米以內切難以被察覺。

在使用隔離式反激ICMP4033時,利用可控硅調光會發現產生了噪音,變壓器已做浸漆,在將差模電感去除之后,仍舊有噪音發出,這究竟是因為什么呢?


支高招:可控硅調光的噪聲抑制方法

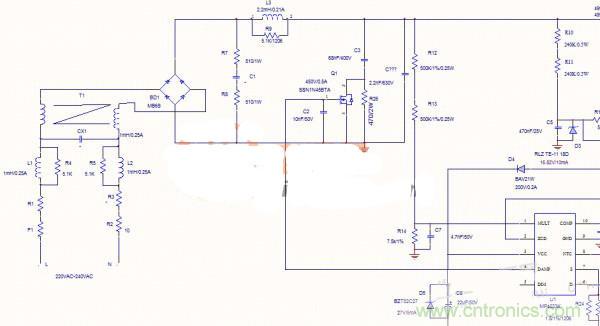

  圖1原理圖

首先需要明確一點,想要完全免除可控硅調光中的噪音幾乎是不可能的。但這并不意味著對于噪音無法進行抑制??赏ㄟ^一定的方法將噪音控制在1米內難以察覺的程度。這里需要考慮到調光器切相后AC在90度相角的沖擊電流影響,使用合理的RC阻尼電路(圖1中的R7&C1及在LN回路中增加的R1)會有一定改善。圖1中的差模電感及橋堆后LC濾波電感,還有變壓器需要真空含浸,甚至有可能需要二次含浸來改善。PI的LYT系列原來的DATASHEET有部分細節可以參考。

本文通過舉例,為讀者介紹了可控硅調光噪音抑制的思路和方法。電路設計過程中對于噪音抑制的方法多種多樣,小編也將繼續為讀者收集整理更多相關的知識,希望大家在閱讀過本文之后能夠有所收獲。
