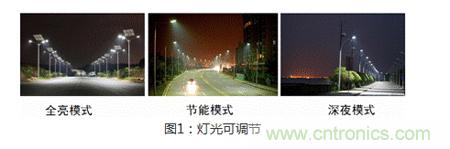

在漫漫黑夜之中路燈為大家照亮了前行的道路，當黑夜降臨路燈便亮了起來，隨著道路上的行人越多，天色越黑路燈也就越亮；當進入深夜，道路行人變少時，路燈開始變暗，節約城市照明的能源。

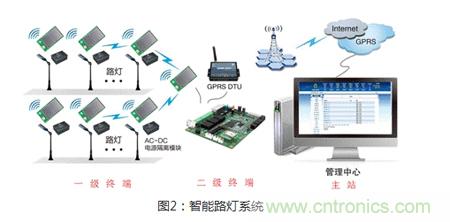

那么路燈是如何控制亮度協調工作的呢？下圖則是路燈控制系統的整體系統示意圖，在每個路燈節點上由一級終端設備將路況和環境信息通過ZigBee無線傳送給二級終端ZigBee集中器，通過它將信號轉為公網用的GPRS信號，最終傳遞給我們的管理中心，管理中心人員根據傳回來的信號，做出相應的控制，調節每個節點的亮滅及亮度。





這是我們的一級終端，每個路燈節點由ZigBee無線模塊、核心控制板、光線及人流傳感器和LED燈組成。每個節點通過ZigBee接收命令，并實時匯報每盞路燈的亮、滅情況、實現亮度調節、傳送電能負荷狀態、完成燈桿損壞報警與漏電報警、接收來自ZigBee集中器的查詢命令、控制命令等。

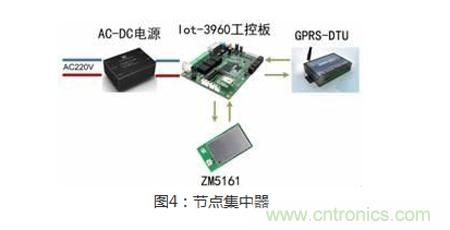

這就是二級終端ZigBee集中器，它由ZM5161模塊，Iot-3960工控板和GPRS-DTU組成，主要用來實現ZigBee信號與GPRS信號的轉換，通過公網傳輸給控制中心。

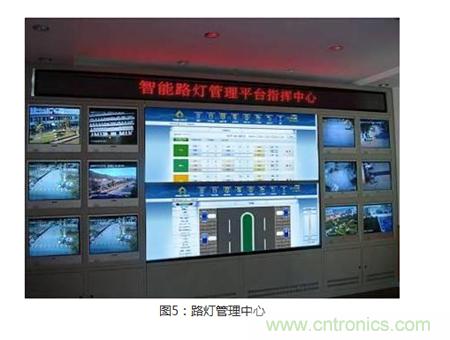

這里是控制中心，由服務器、大屏幕投影顯示設備、路燈智能測控系統軟件及WEB服務器、打印機等設備組成，負責實時監控由一級終端上傳的路況和周圍環境信息、查詢工作記錄和對路燈進行有效的實時控制。





整體優勢：

1.以無線代替有線，大幅降低布線的復雜度和線纜成本；

2.無線公網傳輸方式，可實現復雜組網及超遠距離監控；

3.可工作在多種模式下，配合光敏和人流量等傳感器自動調節亮度，有效增加能源的利用率；

4.可提高道路照明質量、降低能耗、實現綠色照明；

5.FastZigBee組網協議可用節點更多、傳輸效率高、性能穩定、二次開發簡單。
