【導讀】LED照明設備的進步使得能夠調光的方法逐漸增多。其中可控硅調光就是其中之一?？煽毓桦m然相比其他調光方式有著優勢，但是缺點也并非不存在。本文就來詳細介紹一下可控硅調光的優缺點。
普通的白熾燈和鹵素?zé)敉ǔ２捎每煽毓鑱?lái)調光。因?yàn)榘谉霟艉望u素?zé)羰且粋€(gè)純阻器件，它不要求輸入電壓一定是正弦波，因?yàn)樗碾娏鞑ㄐ斡肋h(yuǎn)和電壓波形一樣，所以不管電壓波形如何偏離正弦波，只要改變輸入電壓的有效值，就可以調光。采用可控硅就是對交流電的正弦波加以切割而達到改變其有效值的目的。其電原理圖如圖1所示。虛線部分就是安裝在墻上的可控硅調光開關。a-b之間的電阻就是白熾燈負載。所以負載是和可控硅開關串聯的。
控制開關

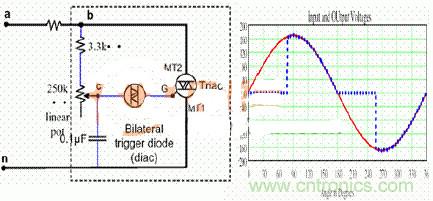

圖1可控硅調光的電路圖和波形圖
改變可變電阻的分壓比就可以改變其導通角，從而實現改變其有效值的目的。通常這個電位器帶一個開關，接在n的輸入端，用于開關燈。除了可控硅以外，還有晶體管后沿調光技術等等，因?yàn)樗鼈兊幕締?wèn)題是相同的，就不在此介紹了。
可控硅調光的缺點和問題
可控硅破壞了正弦波的波形，從而降低了功率因素值，通常PF低于0.5，而且導通角越小時功率因素越差（1/4亮度時只有0.25）。同樣，非正弦的波形加大了諧波系數。
非正弦的波形會在線路上產生嚴重的干擾信號（EMI），在低負載時很容易不穩定，為此還必須加上一個泄流電阻。而這個泄流電阻至少要消耗1-2瓦的功率。在普通可控硅調光電路輸出到LED的驅動電源時還會產生意想不到的問題，那就是輸入端的LC濾波器會使可控硅產生振蕩，這種振蕩對于白熾燈是無所謂的，因?yàn)榘谉霟舻臒釕T性使得人眼根本看不出這種振蕩。但是對于LED的驅動電源就會產生音頻噪聲和閃爍。
可控硅調光的優勢
可控硅調光雖然有那么多的缺點和問題，但是，它卻有著一定的優勢，那就是它已經和白熾燈鹵素?zé)艚Y(jié)成了聯盟，占據了很大的調光市場。如果LED想要取代可控硅調光的白熾燈和鹵素?zé)魺艟叩奈恢茫鸵惨涂煽毓枵{(diào)光兼容。
具體來說，在一些已經安裝了可控硅調光的白熾燈或鹵素?zé)舻牡胤剑瑝ι弦呀?jīng)安裝了可控硅的調光開關和旋鈕，墻壁里也已經安裝了通向燈具的兩根連接線。要更換墻上的可控硅開關和要增加連接線的數目都不是那么容易，最簡單的方法就是什么都不變，只要把燈頭上的白熾燈擰下，換上帶有兼容可控硅調光功能的LED燈泡就可以。這種戰略就像LED日光燈一樣，最好做成和現在的T10、T8熒光燈尺寸大小完全一樣，不需要專業電工，普通老百姓就可以直接更換，那就可以很快普及。因此國外很多生產LED驅動IC的廠商都開發出了可以兼容現有可控硅調光的IC來。
目前可控硅調光的最大優勢就是市場份額，這主要是因?yàn)槠涓鼡Q方便不需專業知識。由此可見，在未來可控硅調光必將成為熱門，在此之前熟悉可控硅調光缺點與優點并充分利用，為設計制造便利條件才是最為必要的。
