暴力拆解小米隨身LED燈,有錢就是那么任性!

發布時間:2014-12-05 責任編輯:sherryyu

【導讀】還記得上學時宿舍熄燈后在被窩里用手電看書的痛苦么?用手舉著時間一長就會胳膊酸手酸的,放在書上光線不好看著費勁。現在有了小米隨身LED燈上面的問題也迎刃而解了。今天小編為打家拆解小米隨身LED燈,一探它的內部結構。

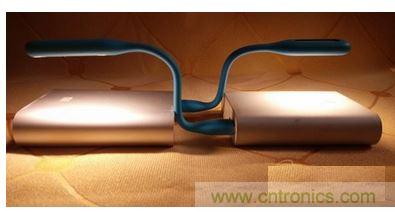

今天小編家中有多了件小米隨身LED燈。說到LED大家想到的就是,亮度高、發熱低、更省電。幾十年前奶奶是在煤油燈下納鞋底、二十年前經常停電媽媽有時候在蠟燭下為我們縫縫補補的。煤油燈和蠟燭的共同點就是亮度低容易燙傷,嚴重的可能失火。還記得上學時宿舍熄燈后在被窩里用手電看書的痛苦么?用手舉著時間一長就會胳膊酸手酸的,放在書上光線不好看著費勁?,F(xiàn)在有了小米隨身LED燈上面的問題也迎刃而解了。

暴力拆解小米隨身LED燈


在解放初期以及六七十年代沒有通電的農村地區普遍使用的還是煤油燈,計劃經濟時期,煤油要按票到供銷社購買,所以細心的女主人會適時調節燈的亮度。只有孩子寫作業的時候才把燈光調亮些。即便如此,在微風中忽明忽暗上下跳動的燈光依舊照不了多遠,幾個孩子只能圍燈而坐。時間稍長,就會兩眼昏黑。勤儉的女主人也不會讓燈光白白浪費掉,及時支起夾板納鞋底或縫補衣物。

一只點亮的白熾燈的燈絲溫度高達3000℃。正是由于熾熱的燈絲產生了光輻射,才使電燈發出了明亮的光芒。

由于白熾燈的耗電量大,壽命短, 性能遠低于新一代的新型光源,為了節能環保,保護環境,白熾燈已被一些綠色光源所代替,被要求漸漸退出市場,一些國家已禁止生產和銷售白熾燈。

節能燈實際上就是一種緊湊型、自帶鎮流器的日光燈,節能燈點燃時首先經過電子鎮流器給燈管燈絲加熱,燈絲開端發射電子(由于在燈絲上涂了一些電子粉),電子碰撞充裝在燈管內的氬原子,氬原子碰撞后取得了能量又撞擊內部的汞原子,汞原子在吸收能量后躍遷產生電離,燈管內構成等離子態。燈管兩端電壓直接經過等離子態導通并發出253.7nm 的紫外線,紫外線激起熒光粉發光,由于熒光燈工作時燈絲的溫度約在1160K左右,比白熾燈工作的溫度2200K-2700K低很多,所以它的壽命也大進步,到達5000小時以上,由于它運用效率較高的電子鎮流器,同時不存在白熾燈那樣的電流熱效應,熒光粉的能量轉換效率高,到達每瓦50流明以上,所以節約電能.

LED燈也屬于二極管的一種,它是一種較特殊的二極管,正確通電后可以發出肉眼可以看到的光。它也同普通二極管一樣有單向?qū)ǖ奶匦?。同樣也繼承了二極管的反相擊穿的缺點,所以LED燈請勿將正負極顛倒。

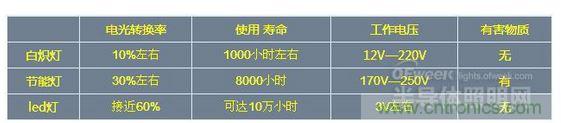

LED燈的優點有,體積小、電壓低、壽命長、發熱低、亮度高。
暴力拆解小米隨身LED燈


小米隨身LED燈的功率是1.2W,供電電壓為5V。通過這兩已知條件來計算各移動電源的連續使用時間。1.2w/5v=0.24a。0.24a=240ma
暴力拆解小米隨身LED燈

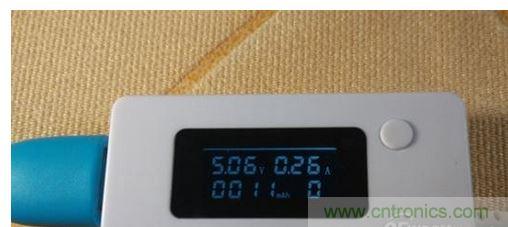

為了更能證明LED燈實際的工作電流小編特意購買了一臺小型的USB的功率計。

小編計算的工作電流為0.24A這只是理論值,實際中有其他電子原件和導線的阻耗所以實際電流與理論值有一定的誤差。
[page]

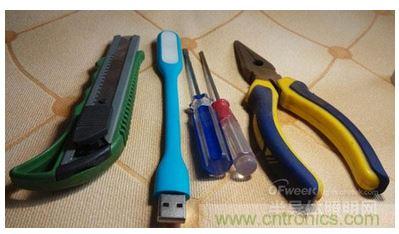

今天小編就給大家來拆開小米隨身LED燈,走進LED燈去看下結構和做工。從外觀看LED燈結構并不復雜,所以工具相對也簡單。LED燈屬于整體設計拆后不可復原,所以不建議大家拆開。小編也是純屬手賤,看了本貼你就省下了19.9元錢。是不是非常劃算。拆機有風險,切勿輕易模仿。
暴力拆解小米隨身LED燈
暴力拆解小米隨身LED燈

暴力拆解小米隨身LED燈

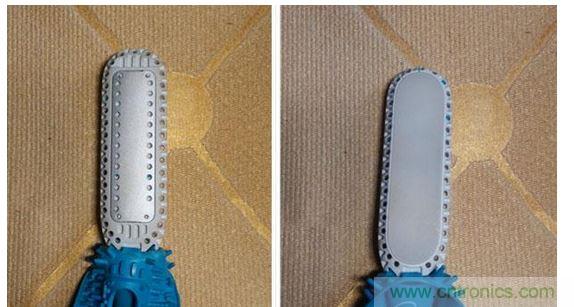

隨身LED燈采用的是澆鑄一體產品,拆開后不可恢復。從上圖也證明了這一點。這樣的一體結構有利于美觀,但不利于維修。同樣有著較好的防水性,但當水真正進入燈體內部卻很難流出,這樣就對內部的電子原件的使用壽命有著很大的影響。所以不要讓燈內產生水汽。使用中不小心撒上水要及時的拔掉,用紙巾擦干,避免液體浸入。

暴力拆解小米隨身LED燈
[page]

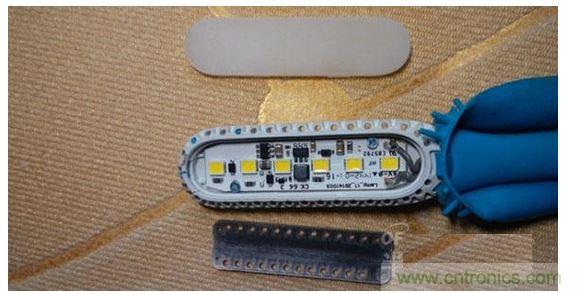

拆下前面的磨砂面罩可以看到內部的LED燈和一些電子原件,采用磨砂的面罩的好處是避免光的直射,相鄰的兩個燈發出的光經過折射會讓整個LED燈體的光更加一體化,不會有每個燈之間的黑影。經過折射后進入眼睛的光會更柔和不會那么刺眼。
暴力拆解小米隨身LED燈

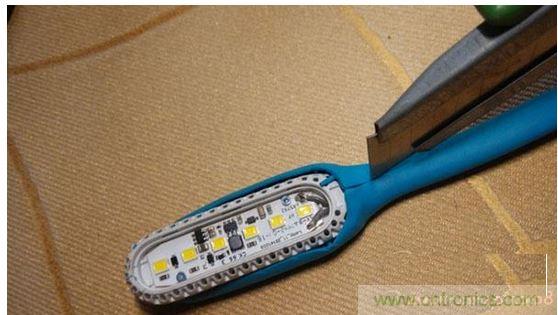

剛開始我以為小米LED燈采用萬向彎著的設計及,現在就解開不能萬向彎著的謎團吧,這里一定要小心不要劃到手。這一刀下去就意味著永遠不能復原了。所以好奇心是要付出代價的。
暴力拆解小米隨身LED燈

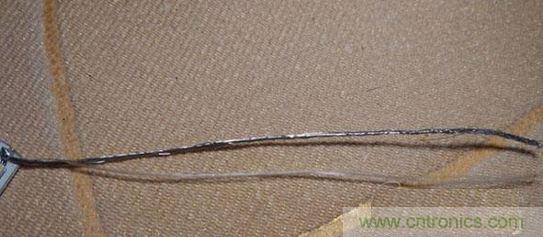

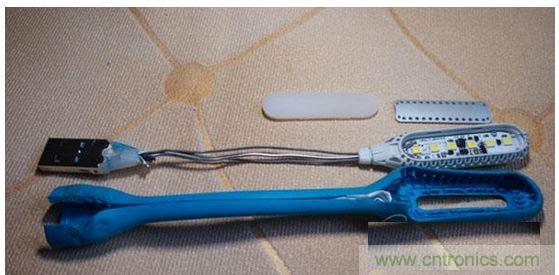

把LED燈的衣服扒掉后看到彎折的部分是一根14#的高韌度的鐵絲。這根鐵絲非常柔軟也容易定型,不會回彈。兩根質量很好的0.5平方毫米的鍍錫銅線。這樣的導線可以承受3A的電流所以做1.2W的LED燈的電源線是完全足夠的。大家可以放心使用。打開后發現小米LED燈不是萬向彎折是考慮到機械結構和機械強度的需要。
暴力拆解小米隨身LED燈
[page]

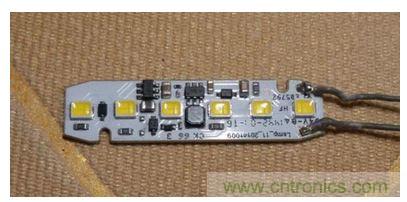

線路板的設計非常簡潔,走線有序,做工精致。每顆LED燈珠都非常的碩大,這樣才有更高的流明。

暴力拆解小米隨身LED燈


看到這里小編驚呆了,線路板和導熱板之間不是采用導熱硅脂傳導的,而是直接在金屬板上涂了絕緣層之后印刷的線路。這樣的導熱效率大大的提升了。

暴力拆解小米隨身LED燈
[page]

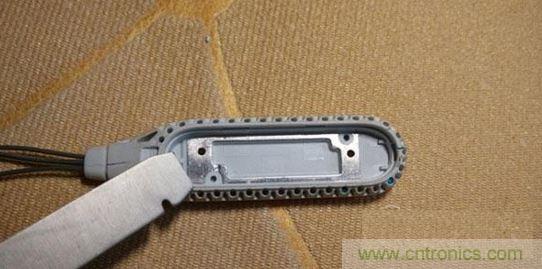

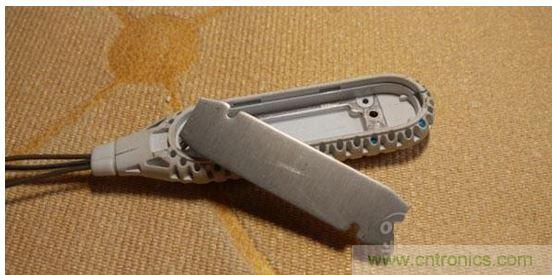

為了考慮塑料導熱率較低,塑料澆鑄前加入了一個金屬中框讓熱量更快的導到后面的散熱板。加快了內部與外界的熱交換,延長了包括LED燈與其他電子原件的使用壽命。

暴力拆解小米隨身LED燈


LED燈的電源導線的用料也非常的講究,雖然看到的導線的顏色是白色的,白色導線大家第一眼會想到鋁線、鐵絲。這樣白色的導線是銅鍍錫這樣可以更加持久的保護銅線防止銅線的氧化。這樣粗而且高品質的銅線就是為了降低電阻降低電損,讓更多的電量變成光而不是變成熱量。

暴力拆解小米隨身LED燈

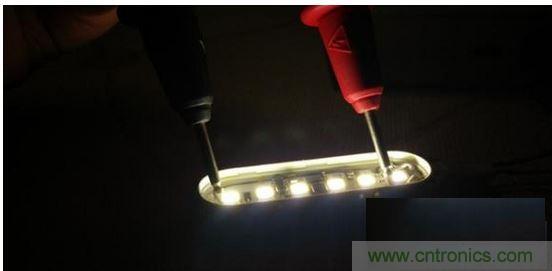

經過測量,留個LED燈珠采用串聯的方式進行鏈接。電壓也從5V升至了18V。細心的朋友發現小編的表筆的放置不是正常的串聯位置,但確實,小編開始也納悶,經過實際測量靠最下面的一顆燈和其他五顆燈珠是反著放置的。我也沒理解明白。

總之:科技在進步,小米在進步??萍紟砹烁鞣N新的產品來替代陳舊思想,小米讓科技更快更融洽的走進我們的生活。我希望這僅僅只是一個開始,希望由于更多更好的科技產品更快更好的走進我們的生活。對于拆機小編也僅僅是一個開始,以后小編會給大家?guī)砀嗟牟饳C加DIY帖子,讓大家更深的了解小米產品的內部結構做工,讓我們在方便的生活中更加放心。
