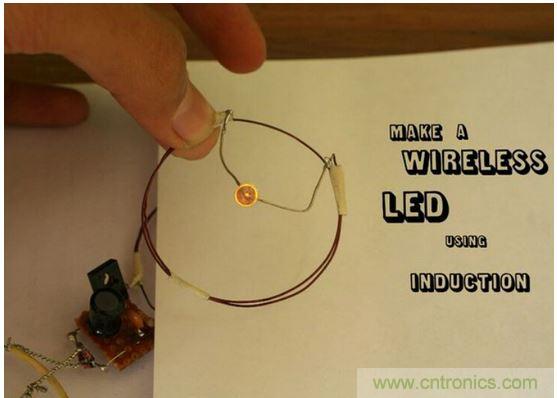

DIY全程:技術牛人教你制作無線LED燈,只需5步

發布時間:2014-10-27 責任編輯:sherryyu

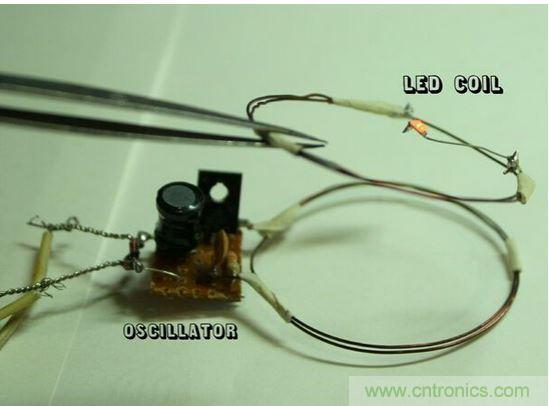

【導讀】本文為大家分享一個無線LED燈DIY全程。這個無線LED燈制作很簡單,而且可用于展示和研究電磁感應的原理。制作材料也很容易得到。是不是很有興趣,那還等什么?

該版本采用了強大的高頻開關晶體管(BD139),強大的晶體管可以提升效果。所謂“越強責任也越大”。

因此,使用這種裝置需要非常謹慎,不能在任何敏感電子設備附近使用(特別是硬盤驅動器),因為它是能夠產生高頻率環境,這很容易破壞你的小工具!而與變壓器的工作采取適當?shù)陌踩胧⑹褂媒^緣套管,因為可能會存在觸電的危險。 (而不是使用電源適配器或電池)。
收集材料

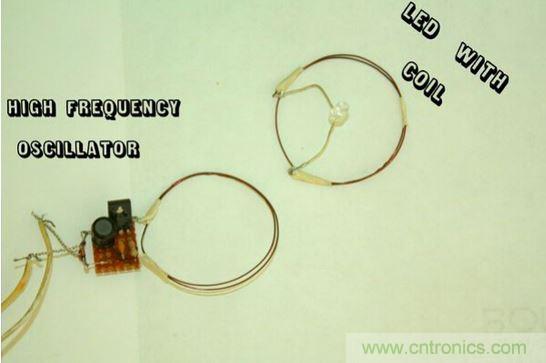

這個無線LED燈制作很簡單,而且可用于展示和研究電磁感應的原理。制作材料也很容易得到。

材料:

1. 2 x 2匝線圈

2. 33k電阻

3.一個100nF的電容(代碼:104)

4.100μH(微亨)電感

5.一個LED(紅/橙/紅貼片效果最好)

6.BD139晶體管(或同樣功能的)

7.橋式整流器(選購我用的1N4148二極管)

8.一個穿孔板(3x3cm)

9. 電線,錫,電源(6-12V)
[page]
第一步:收集材料
收集材料

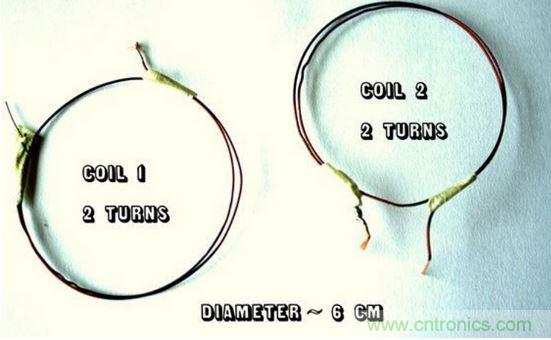

1.線圈可以利用舊的磁環

2.晶體管(BD139),電阻器(33K - 橙色//橙色//橙色)和電容(100nF的 - 104)是相當常見的,可以從當?shù)氐碾娮拥曩徺I。
收集材料

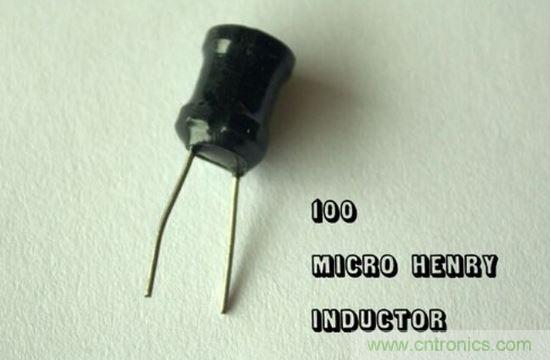

3.電感可以從舊電路板拆解,也可以通過線圈繞在鐵氧體磁芯制成。
收集材料
4.做一個小型橋式整流器。
[page]

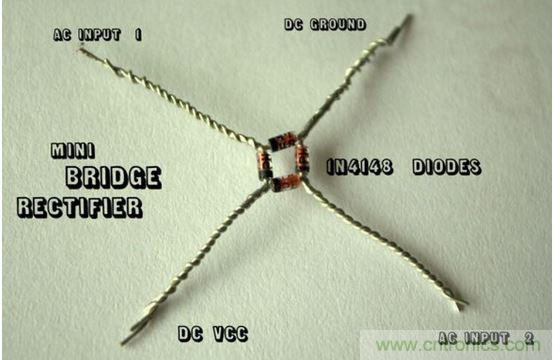

第二步:迷你橋式整流器
收集材料
您需要4個1N4148二極管。
收集材料

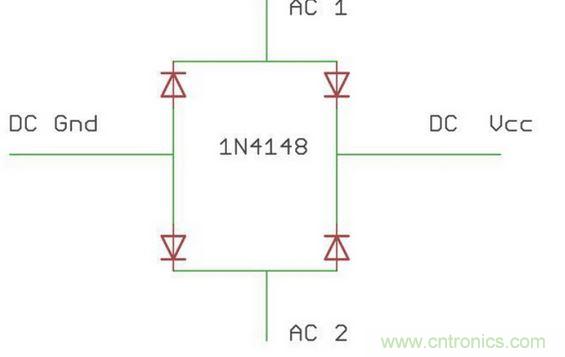

1.按照原理圖一個接一個的連接4個二極管。

2.擰線(注意二極管的極性,黑線表示負極)。

3.焊接在一起。

4.這樣,整流橋已經做好了。

我用了一個整流橋,因為我用的交流電源(6-12V),但你可以跳過這步,只要使用電池就行。
[page]
第三步:焊接電路
焊接電路

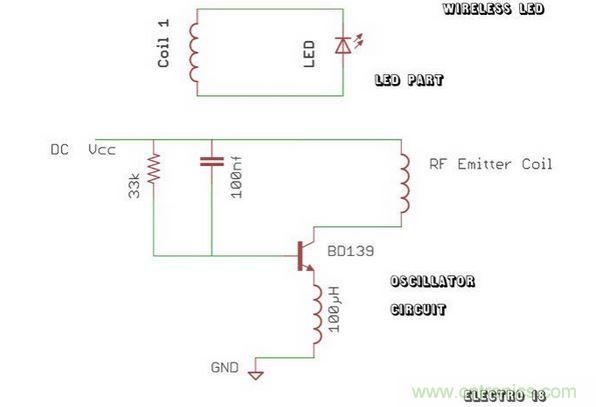

振蕩電路

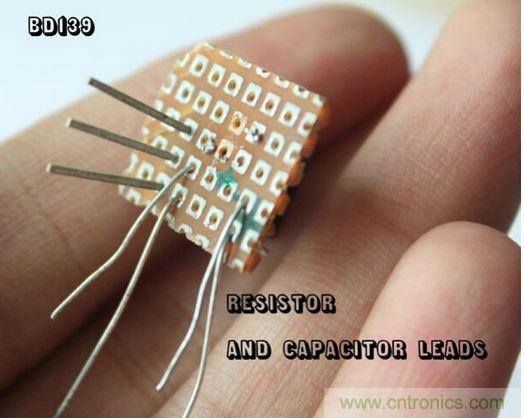

1.按照原理圖焊接電路,如圖所示。(在穿孔板上)
  焊接電路
[page]
2.你也可以在面包板上制作。
  焊接電路

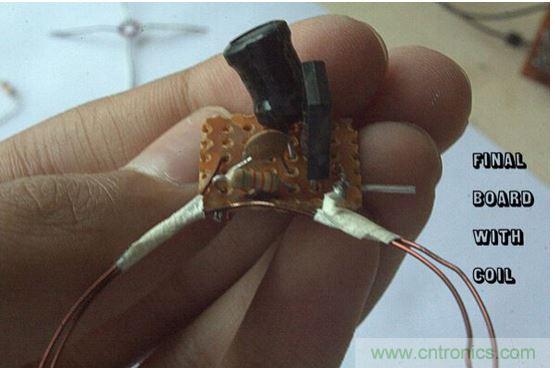

3.焊接線圈的時候要小心,盡量不要使它變形。它的形狀必須是完美的圓形,且在一個平面。
  焊接電路

焊接電路
[page]
焊接電路

LED部分:

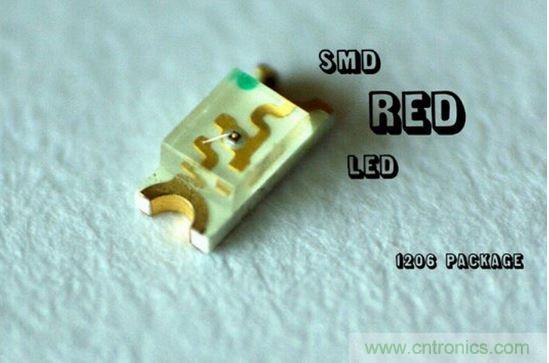

1.如果你用的是貼片LED,就要在焊盤上焊一對引線。

2.如果你用的是插件LED,直接將引角焊在線圈上就行(不需要關心極性)。

第四步:加工

該制作主要適用于相互感應的原理。磁通量是由發射器線圈產生,連結到次級線圈(線圈與LED),因此,線圈中產生電磁場。

第五步:測試并排除故障
電路測試
[page]

電路測試:

1.把振蕩器連到直流電源上(6-12V 根據您的晶體管決定)

2.將驅動線圈放在穩定的平面上。
 電路測試

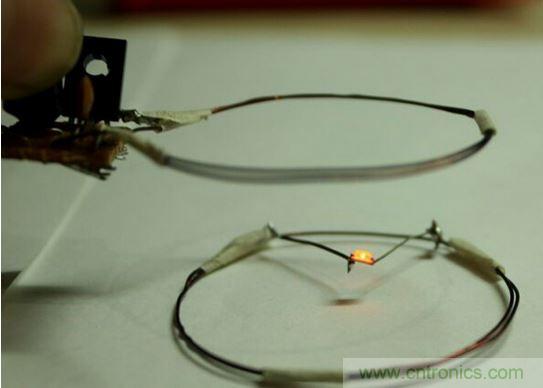

3.按住LED線圈使得兩個線圈在平行平面。

4.把LED線圈靠近振蕩線圈(不要接觸)

5.該晶體管的溫度可能會上升一點,但沒關系!
電路測試

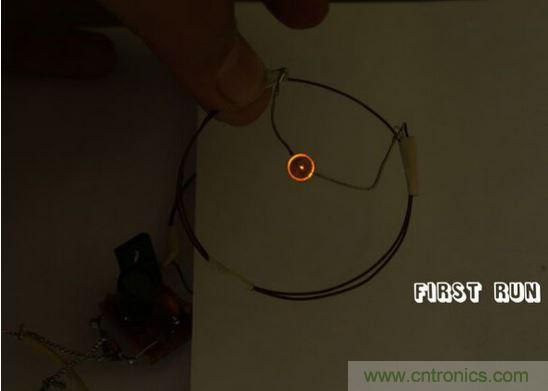

6.成功。

故障排除:

1.檢查焊接接頭。

2.避免振蕩器電路板有任何不良接觸。

3.確保該線圈是圓形的,并且不變形。

4.保持線圈在最佳距離。

5.如果線圈有點傾斜,那么LED發光不會這么明亮。
