精華分享:全方位解析LED燈絲燈驅動技術

發布時間:2014-08-26 來源:趙杰 責任編輯:sherryyu

【導讀】本文帶來的是一位從事銷售LED燈絲燈的驅動的工程師多年的經驗,關于LED燈絲燈驅動技術的。主要是針對客戶在產品選型時的各種疑問,為了方便客戶入門,也為了梳理一下這方面的知識,幫助大家了解LED燈幾種驅動方案的特點。

我從去年年底就開始銷售LED燈絲燈的驅動,在此期間,新客戶在產品選型時,有很多疑問??磥?lái),大家對這款燈幾種驅動方案的特點還有些陌生。為了方便客戶入門,也為了梳理一下這方面的知識,今天,我拋磚引玉,就自己對LED燈絲驅動的理解,跟大家分享如下。

一、LED燈絲驅動分類

1、從驅動方案角度,LED燈絲電源分為三類:阻容降壓;線性恒流;IC恒流。

2、從結構角度,LED燈絲電源分為兩類:全玻璃無塑件;帶塑件。其中無塑件還需要區分燈頭類型,比如E26/E27/B22是一類;E14/E17是另外一類。。

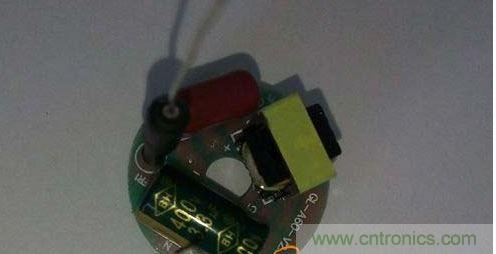

LED燈絲驅動分類
[page]

二、3種LED燈絲驅動方案的主要特點

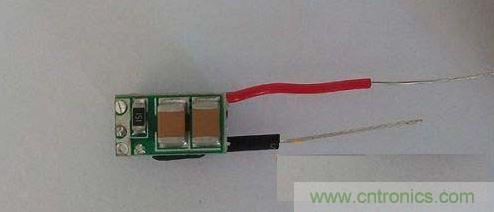

1、阻容降壓:尺寸小,成本低,電壓變動不恒流,有頻閃,必過EMC。
LED燈絲驅動方案

LED燈絲驅動方案
[page]

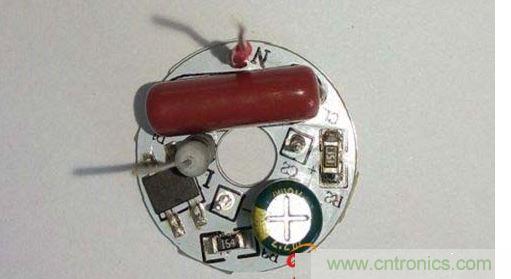

2、線性恒流:尺寸小,成本低,電壓變動小范圍恒流,30cm無頻閃,必過EMC。
LED燈絲驅動方案

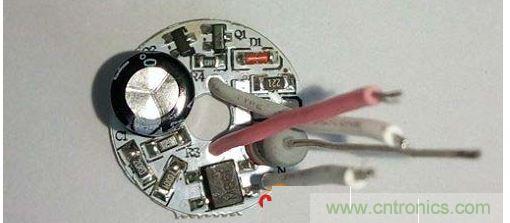

3、IC恒流:尺寸大,成本高,電壓變動恒流精度好,無頻閃,可過EMC。
LED燈絲驅動方案
[page]

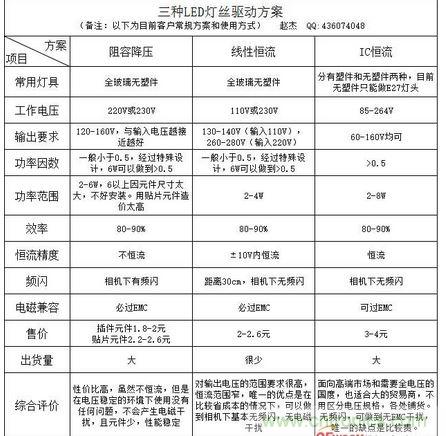

三、3種LED燈絲驅動方案全方位對比
3種LED燈絲驅動方案全方位對比
四、LED燈絲驅動的常規參數

1、蠟燭燈2W,3W,4W輸出電壓為150V,輸出電流為12mA,17mA,24mA

2、球泡燈2W,4W,6W輸出電壓為150V,輸出電流為12mA,24mA,36mA

五、LED燈絲和燈絲驅動的標準化建議

目前LED燈絲的規格并未統一,有的一根燈絲是75V,10mA;有的是65V,10mA;在封泡時,有的是2串,有的是1串,這樣不便于燈絲和驅動的訂貨和備貨。

綜合阻容和IC恒流兩種方案的特點。

建議大家使用75V,10mA的燈絲,封泡時做2串。

一方面,這樣做電流小,損耗小,電源效率高,整燈光效高;另一方面,也便于標準化、庫存式生產。特別是后者,能解決目前燈絲驅動,因款式多,無法備庫存,交期過長的不利局面。

以上是我對LED燈絲驅動的認識和想法,若有不足之處,請各位指導。
