1 引 言

針對LED照明負載特點，目前非隔離式的恒流驅動電源的拓撲結構基本上是BUCK降壓結構。傳統的方案是通過固定關斷時間來固定峰值電流，從而達到固定輸出電流的控制策略。本文將討論這種控制策略實現恒流的原理，分析這種開環控制策略的優缺點，和應用這種控制策略需要做的外圍補償，同時基于占空比半導體公司新產品DU2401芯片，介紹這種全新的閉環電流控制策略，詳細介紹這種控制策略如何突破性提高LED輸出電流精度，從開環到閉環是其本質的突破。

2 原理與設計

2.1 目前LED非隔離恒流驅動電流領域主流的控制策略

如圖1所示，電路是BUCK降壓結構，芯片控制的是MOSFET的源極，這是一種開環的恒流電流控制方式，控制原理如下：

芯片內部有兩個比較器，其比較參考電平分別為Vpk和Vvalley，與之比較的是Rs兩端的電壓。

Vin上電時，電感L和電流采樣電阻Rs的初始電流為零，LED輸出電流也為零。這時候，CS比較器的輸出為高，內部功率開關導通，SW的電位為低。電流通過電感L、電流采樣電阻Rs、LED和內部功率開關從Vin流到地，電流上升的斜率由Vin、電感L和LED壓降決定，在Rs上產生一個壓差Vcs， 當(Vin-Vcs) >Vpk時，CS比較器的輸出變低，內部功率開關關斷，電流以另一個斜率流過電感L、電流采樣電阻Rs、LED和肖特基二極管D，當Vin-Vcs < Vvalley時，功率開關重新打開，這樣使得在LED上的平均電流為：Io=1/(2*Rs)*(Vpk+Vvalley)


所以，這種開環的控制策略是，根據兩個比較電平參考電位Vpk和Vvalley，來設定電感電流的峰峰值，從而起到了設定輸出平均電流值的效果。
這是一種簡單有效的控制策略，但是由于這是一種開環控制模式，只能檢測電感上的峰值電流，無法檢測輸出電流，外部條件發生變化時，兩個比較器都會產生延時，輸出電流精度在三種情況下容易出現偏差：

1、當輸出電壓發生變化時(如：不同的LED Vf和不同串數)

2、當主電感感量發生變化時(如：實際上量產的精度不高)

3、當輸入電壓發生變化時。

2.2 DU2401 如何實現真正全閉環的恒流控制

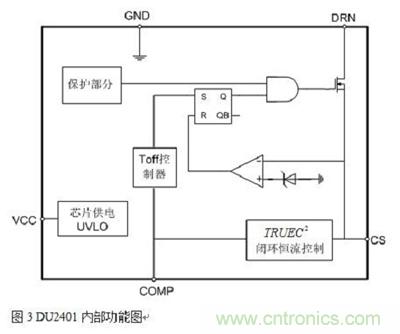

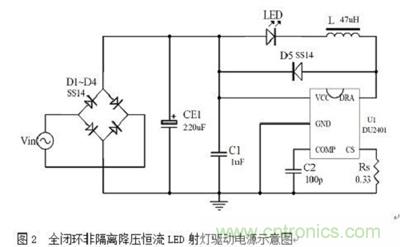

[page] 所謂的閉環，即真正檢測輸出電流值，以此為標準來發出PWM信號。所謂開環，不以檢測到的輸出電流值來做發出PWM信號的參考。從電路拓撲上，二者沒有區別。但是在芯片內部對檢測到的如圖2 CS腳電感電流信號，做專利技術處理，如圖3 TRUEC2部分。這樣，就檢測到了電感電流的平均值，也就是輸出電流的平均值。芯片針對檢測到的值，控制輸出占空比，實現了閉環控制。

另外，圖1 Rs電阻串聯在Vin和LED負載之間，這意味著不論芯片內部開關管開通和關斷，Rs都將通過電流。圖2的全閉環LED射燈驅動電源中，Rs只在開關管開通的時候，有電流通過，這也是全閉環控制帶來的好處。這樣會帶來一個非常顯著的性能提高，因為Rs電阻的能耗減少，會提高整個系統的效率。DU2401達到了業內最高的98%的效率，正是基于這種全閉環控制策略。


3 實驗驗證

我們選擇了一個典型LED射燈應用來做IC功能驗證，基本電參數要求如下：

輸入電壓范圍：12.5~30VDC 效率：>90%

輸出電壓范圍：3~10.5VDC 輸出電流：700mA


對于輸入電壓、負載LED變化情況下，我們測試得到如下交叉調整率結果：

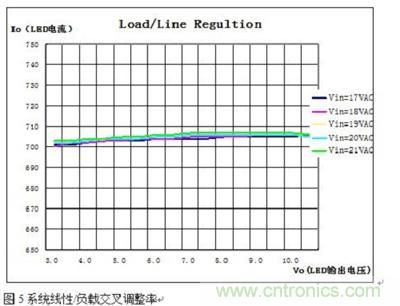

圖5可以看到，由于閉環控制，在設計的正常工作范圍內，輸出電流維持定值，單顆系統可以認為是恒定的輸出電流，即線性、負載調整率理論值是0。量產時，由于參數一致性分布，大量數據表明，恒流精度小于±0.9%。

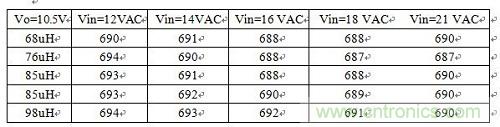

對于輸出電感變化，我們測試到如下結果：

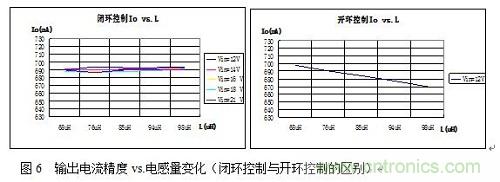

圖 6 反映的是電感大范圍變化(設計標稱值68uH)時，輸出電流的變化，如左圖。如果這種測試用于目前市場上開環系統芯片，電流會出現線性的大范圍波動，如右圖。而DU2401 閉環的方式，使得輸出電流依然保持±0.9%以內的恒流精度。充分說明了閉環系統對于整個系統恒流精度提高的重要性。



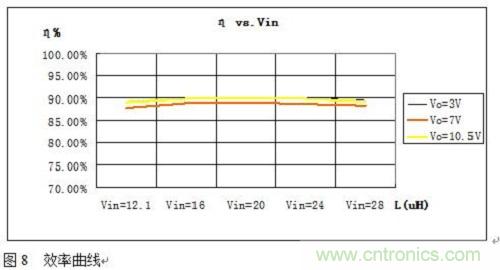

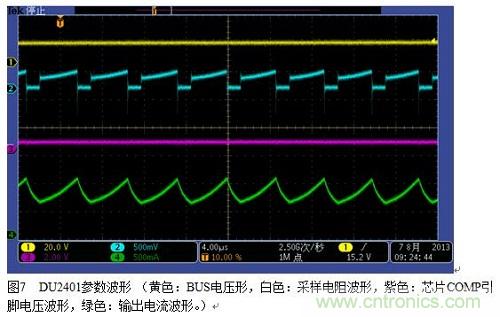

[page]

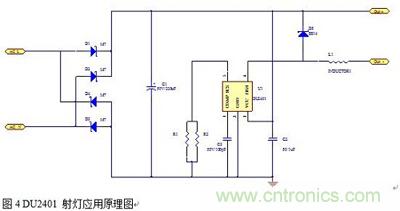

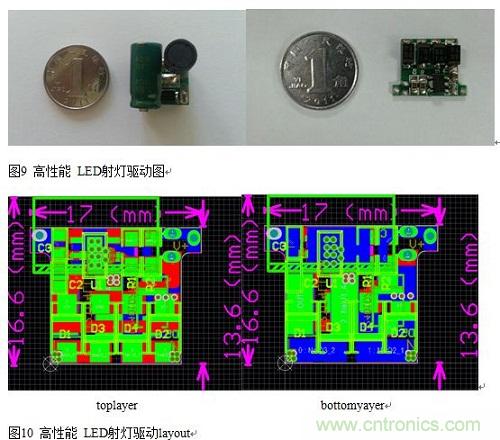

基于圖 4 的極簡線路，如圖 9、圖10 顯示，此方案可以在非常小的尺寸下實現 3W 的輸出功率。這樣的小尺寸，對于空間狹小，要求很高的射燈，有實際的意義。高功率密度是LED 燈具對 LED 驅動電源提出的要求，更優的控制方式是實現更高的功率密度的根本途徑。


由圖11可以看到基于TRUECC專利技術的高性能LED射燈方案成本只有1.45元，成本上優勢很大。

4 結論

全閉環控制，檢測輸出電流，來發出PWM信號，是真正的恒流電源驅動控制技術。實驗表明，相對于其他非閉環的方案，這種獨有的閉環恒流控制技術使輸出電流精度有了質的飛躍，使整機電源在全電壓、全負載、電感變化范圍內的電流精度達到行業內目前最高的±0.9%。
