不再摸黑,DIY超省電人體感應LED燈

發布時間:2014-02-13 責任編輯:sherryyu

【導讀】夜晚起夜、晚上回家,屋里一片漆黑,每每要摸黑找開關,確實很煩人。本著為人解憂的精神,小編推薦一個簡單的超省電人體感應LED燈的DIY,這個DIY的人體感應LED燈,電路損耗少,模塊的工作電流很少,能長期使用。并且還制作上手容易,既解決了黑夜找開關的問題,也解決了進門黑暗的遭遇,并且超級省電又省錢,馬上有興趣了有木有?

一直想弄一個人體感應 LED燈,首先黑夜不用找開關,再之,開門人進來燈就自動亮起來。

所需要的元器件:

 1,NPN型三極管 一只

2,1N4007整流二極管一只

 3,人體感應模塊一只

 4,手電筒LED燈珠若干

5,光盤一張用來 固定LED燈

 6,用微波爐的盒子自制柔光罩一個

7,少量砂紙

8,導線若干

 9,鉛酸電池組若干 4v 或者手機充電器一只

10,太陽能電池板一塊(這個現在還沒有配備上)

下面開始講述制作方法

總體的步驟分為三大步:

 一,制作燈板

 二,人體感應模塊與電器元件焊接

 三,接線與懸掛

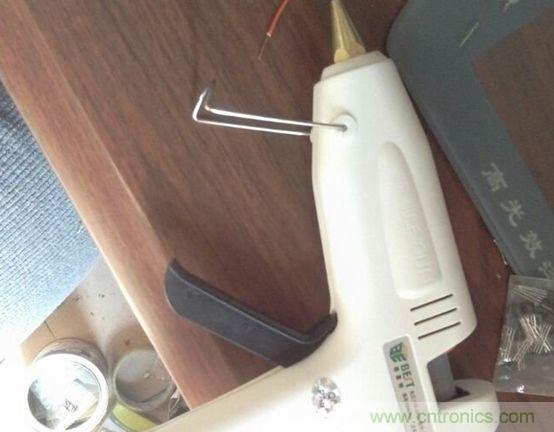

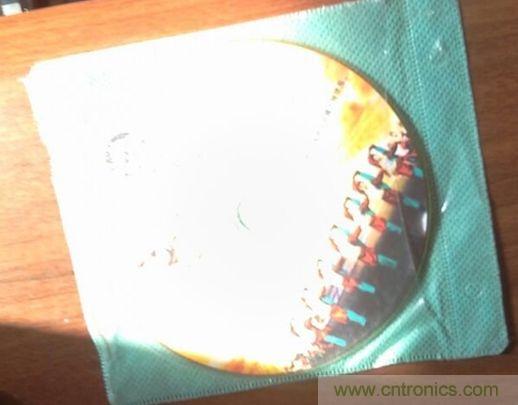

這是一個已經退出使用的光盤,現在需要做的是用熱熔膠把led粘結在上面。

已經退出使用的光
[page]

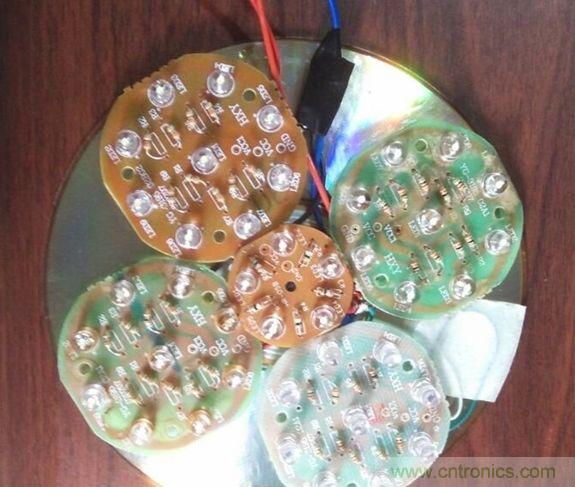

我用的是一些拆機手電筒燈板,上面有若干LED ,若干電阻 ,我的做法是:把LED燈板并聯起來,用熱熔膠槍焊接起來。

熱熔膠槍焊接

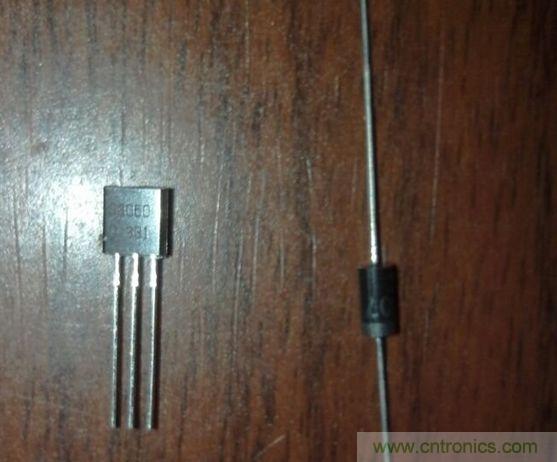

之后面制作人體感應模塊。這是上面介紹的兩個元件 ,三極管整流二極管。

三極管整流二極管

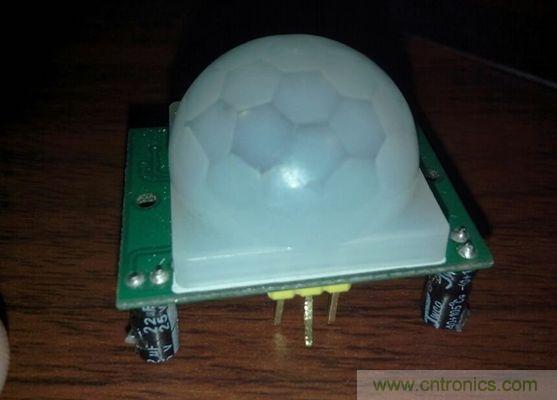

這是人體感應模塊。

人體感應模塊

[page]

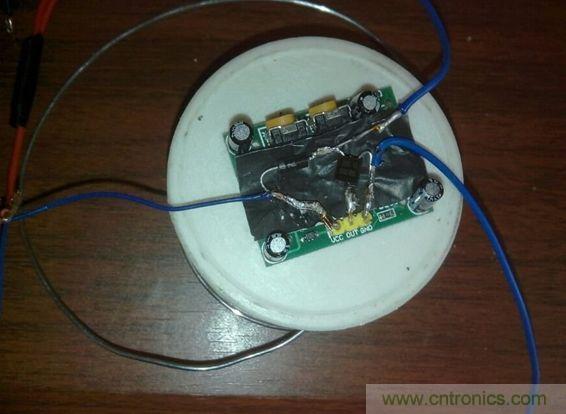

我焊接起來了,請看圖,焊工不好請見諒啊.

焊接

焊接

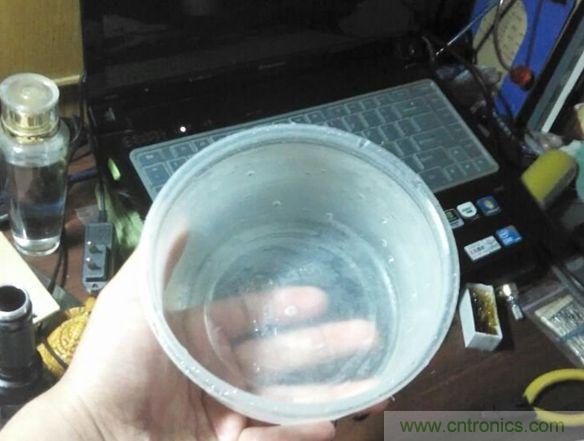

 LED柔光罩尋找了好多材料,最后決定使用一個不用的微波爐塑料碗,碗口正好和關盤大小一樣,這個效果是我用砂紙磨砂了的效果。

微波爐塑料碗

[page]

還是用熱膠槍把光盤和碗粘結。

用熱膠槍把光盤和碗粘結

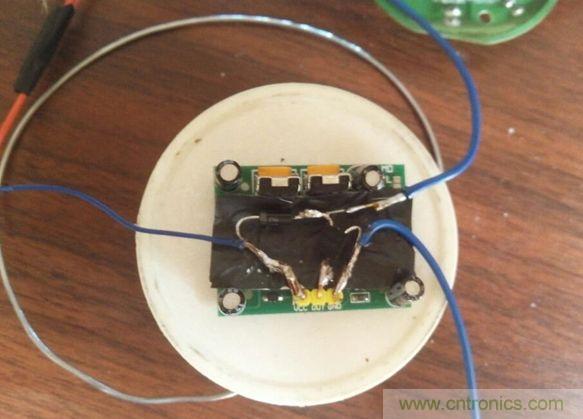

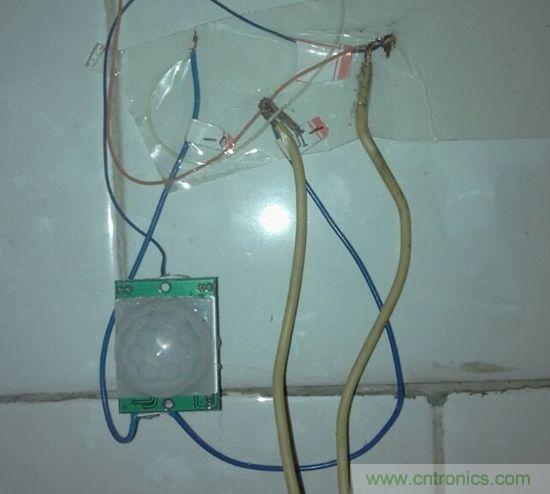

這個是人體感應模塊的接線柱共用了一根線 。

人體感應模塊的接線

人體感應模塊的接線

[page]

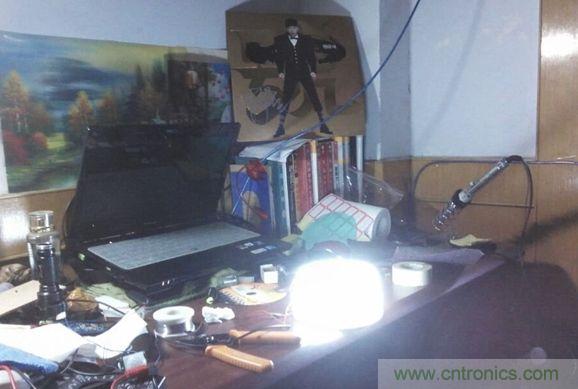

這下終于點亮了,亮度還可以,燈光挺柔和。正在測試LED 以及三極管發熱。測試亮了2小時,燈是不熱的,但是三極管有點熱,我加上了散熱鋁片,硅脂。過程沒有拍攝,散熱片加硅脂 壓在三極管上面,之后我用熱熔槍粘住了散熱鋁片和三極管。非常牢固。手都掰不下來。三極管散熱的問題解決了。

測試LED 以及三極管發熱

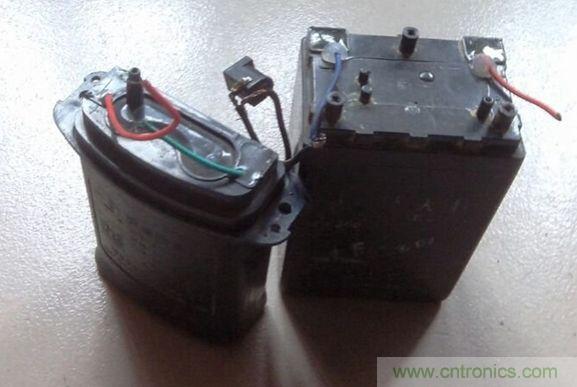

這是兩塊鉛酸電池,用直接給led燈供電,或者用手機5v充電器 給LED供電?,F(xiàn)在就是沒有太陽能電池板,如果有的話,太陽能直接給鉛酸電池供電。

兩塊鉛酸電池

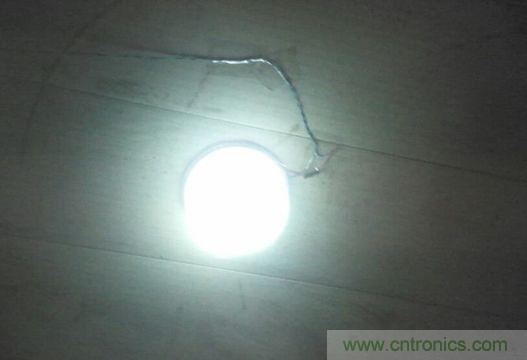

放在了樓頂上,像一個夜明珠。

放在了樓頂上

接線使用的情景:標記了正負極看著亂。

接線

這個小制作上手非常容易,解決了開關的問題,也解決了進門黑暗的情況。價錢便宜。

LED燈都是朋友給我的。鉛酸電池是撿的,還能用,加了稀硫酸。

感應模塊4元,三極管0.3 元   二極管0.2元。熱熔膠0.1元  導線是不用的usb線制作的 。制作上省錢,使用上也比較省錢。每個LED燈是 3.3v,20毫安,一共用了40個 LED  ,電路損耗也非常少,模塊的工作電流很少,能長期使用。
