獲高端洗衣機采用的Molex突破性電容開關設計

發布時間:2012-08-08 來源:電子元件技術網

導言:全球領先的全套互連產品供應商Molex公司與一家跨國大型電器產品制造商合作,開發出了用于兩款高端A級能效洗衣機的電容式觸控面板。定制電容式接口面板能幫助提升洗衣機的電器品牌價值和用戶體驗嗎?請看本文報道。

全球領先的全套互連產品供應商Molex公司與一家跨國大型電器產品制造商合作,開發出用于兩款高端A級能效洗衣機的電容式觸控面板,Molex電容式開關和面板使用電容電場感測(capacitive-field-sensing)技術來實現無運動部件的用戶界面,用于一系列醫療、工業、消費電子和家用電器應用。

Molex工程經理Steve Fulton表示:“電容式開關技術為電子產品用戶界面提供一個經過驗證的機械控制升級方法。洗衣機的用戶面板包含具有想象力的概念和強大的工程技術特性,以便實現更強的功能性并提供出色的產品可靠性和節能特性。”

電容式開關面板設計在穩健的界面中集成了固態電路,具有高度耐受多次按鍵按壓、水、灰塵、污染物和EMI的特性。Molex電容式覆蓋層和面板允許方便地清潔電器,并且備有多種裝飾選項,包括模內裝飾 (in-mold decoration, IMD)、玻璃或者幾乎任何非導電材料。

                獲高端洗衣機采用的Molex突破性電容開關設計

兩款洗衣機均具有多種洗滌選項,需要許多間距緊湊的電容式按鍵傳感器和圖標,而Molex解決方案使用單一44引腳微控制器處理所有的面板功能。用于傳感器報告和照明控制的通用異步接收器/發送器通信可以確保無論在用戶控制的明亮和暗淡模式,都能夠提供一致的響應和面板照明水平。電源按鈕已經集成在Molex電容式面板中,在洗衣機不使用時提供更多節能特性,圖標會隨著控制面板的熄滅而隱藏起來,直至電源按鈕啟動為止。
[member]

下頁內容: AB型Molex電容式接口面板–主要特性
[page]

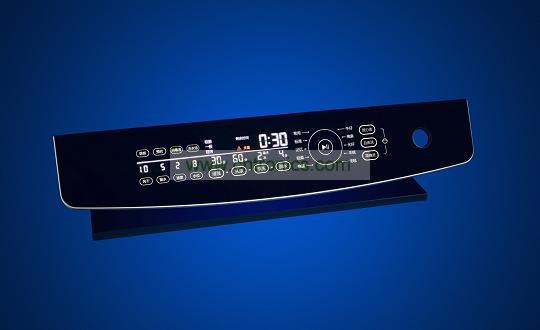

A型Molex電容式接口面板–主要特性

•    帶有彎曲前端表面修飾的IMD
•    17個增強型用戶觸控按鍵,以及一個帶有16種用戶選擇的觸摸感測轉盤
•    奪目的定制LED發光顯示器,帶有13個數位和29個圖標
•    從IMD邊框后部提供照明和電容式感測,帶有通過光導管和側面發光LED來實現的42種附加背光選項
•    用于各種照明組件的明亮和暗淡模式

B型Molex電容式接口面板 –主要特性

•    采用二次表面印刷的強化玻璃面板,提供類似鏡面的觸控板外觀
•    16個具有吸引力的用戶觸控板按鍵,以及帶有10種用戶選擇的觸摸感測轉盤
•    奪目的定制LED顯示器,帶有16個數位和17個圖標
•    從玻璃后部提供照明和電容式感測功能,帶有通過光導管和側面閃爍LED來實現的31種附加背光照明選項
•    方便的變暗功能實現逐步的亮度改變

Fulton補充道:“客戶信任領先品牌電器產品,并且倚重高端產品的聲譽和質量。作為一個設計至發布(design-to-launch)合作伙伴,Molex公司利用全球性網絡來提供具有成本效益的創新面板設計和選項,配合客戶的創新概念、時間表和預算要求。”

Molex開關產品在由遍布世界各地的電氣、機械和工藝工程師所組成的垂直集成環境中進行工程設計和制造。Molex所有的制造設施均通過了ISO9000和ISO 14000認證,其電容式開關組件符合基于美國測試和材料協會(American Society of Testing and Material)標準之測試認證。要了解有關Molex薄膜開關和電容開關產品的更多信息,請?jiān)L問Molex公司網頁。 獲得產品及行業解決方案的信息和最新信息,請按此注冊登記Molex電子報。
