Avago寬體封裝10MBd數字CMOS光電耦合器業內功耗稱最低

發布時間:2012-07-05

產品特性:
  • ACNW261L功耗低于18mW并具備5kV的強化絕緣電壓
  • 特別面向高電壓絕緣需求設計
  • 強化絕緣工作電壓達到1414VPEAK
  • 支持3.3V和5V電源
適用范圍:
  • 在可再生能源發電系統、工業、醫療設備和惡劣環境下使用

通信和工業應用模擬接口零部件主要供應商Avago Technologies (Nasdaq: AVGO)宣布推出ACNW261L超低功耗10MBd數字CMOS光電耦合器,相較于市場上其他10MBd光電耦合器,ACNW261L功耗更低,并特別面向高電壓絕緣需求設計。

在可再生能源發電系統、工業、醫療設備和惡劣環境下使用的電氣設備應用中,可能會有以更低功耗和高絕緣電壓支持系統內部10MBd速度通信的需求。ACNW261L是目前市場上功耗最低的10MBd光電耦合器,強化絕緣工作電壓達到1414VPEAK,在-40oC到105oC的工作溫度范圍內電流消耗低于1.5mA,并支持3.3V和5V電源,LED輸入電流在設計上更低達4mA。

ACNW261L輸入到輸出絕緣電壓為5000VRMS,具備強化絕緣能力,這款新光電耦合器符合IEC 60747-5-5 1414VPEAK工作電壓要求,內部電氣間隙為1mm,外部爬電距離為10mm,外部電氣間隙為9.6mm。通過加入內部法拉第屏蔽(Faraday shield),ACNW261L在1000V共模電壓下,擁有最低20kV/μs,以及典型35kV/μs的卓越共模瞬變抑制能力。

除了可在-40oC到105oC工作溫度范圍內保證卓越的電氣特性和領先市場的性能外,ACNW261L還提供更廣泛的應用多樣性、系統可靠性和更好的性能。為了提高總線接口的應用廣泛性,在設計上加入致能控制引腳,可將CMOS輸出級電路變成高阻抗?fàn)顟B(tài)。電壓擺率可控輸出更可確保工作溫度和條件下穩定的上升和下降時間,為平行接口應用中一項特別重要的功能。ACNW261L可以3.3V或5V電源工作。

Avago同時也推出了內部電氣間隙為0.5mm的單通道光電耦合器ACPL-C61L,采用延展型SO-8封裝(SSO-8),提供1230VPEAK的強化絕緣工作電壓以及8mm的外部爬電距離和電氣間隙,這款光電耦合器進一步擴展了Avago超低功耗10MBd數字CMOS光電耦合器系列的應用范圍。

這些新10MBd光電耦合器的應用包括CANBus、RS-232、RS-485、I2C、數字現場總線(FieldBus)以及模數和數模轉換器接口,由于符合醫療設備標準IEC 60601-1 rev. 3要求, 醫療設備供應商也可以使用1mm內部電氣間隙的新ACNW261L數字光電耦合器。

產品供貨情形

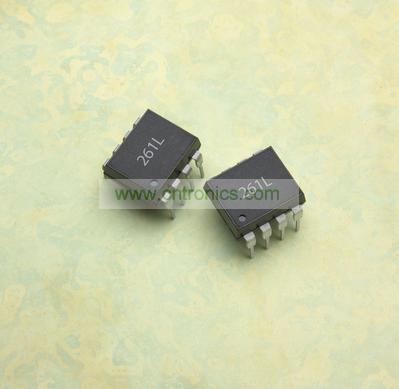

ACNW261L單通道光電耦合器以400-mil寬體8引腳DIP-8封裝供貨,以1000片為采購單位時,ACNM26L參考單價為$2.025美元,ACPL-C61L則為$1.418美元。
