羅姆開發出業界最小尺寸的高亮度反射型3色發光貼片LED

發布時間:2012-04-18

產品特性:
  • 高密度化的發光元件,卓越的混色性能
  • 業界最小的反射器型3色LED
  • 實現最高亮度級別
  • 反射構造與引腳數量類型各有兩種,可對應廣泛的需求
應用范圍:
  • 移動設備和娛樂設備

日本知名半導體制造商羅姆株式會社(總部:日本京都市)近日面向移動設備和娛樂設備等,成功開發出1.8×1.6mm業界最小尺寸的小型高亮度反射型3色發光貼片LED “MSL0301RGBW”、“MSL0401RGBW”。

3色發光型LED是在同一個封裝中內置光的三原色RGB發光元件,可實現包括白色在內的全彩發光。

羅姆的反射型LED不僅保持了高捕光、高亮度特性,同時實現了業界最小的尺寸。另外,成功縮短發光元件間距,實現了在提高表現力時無可替代的卓越的混色性能。因此,可打造出超精細而且高亮度的LED矩陣,有助于提高娛樂設備的表現力。

此產品已于2011年11月開始出樣(樣本價格50日元/個),預計從2012年5月開始以月產300萬個的規模量產。生產基地是ROHM-Wako Electronics (Malaysia) Sdn. Bhd(馬來西亞)。

<特性>

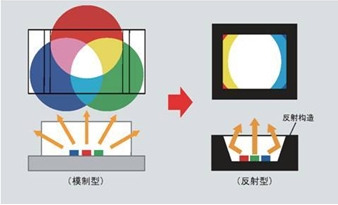

1)高密度化的發光元件,卓越的混色性能
帶反射罩,無橫向漏光,顯著改善正面光強度。小型封裝,元件間距離短、混色性能優異的產品。


2)業界最小的反射器型3色LED
作為反射型貼片LED,是業界最小級別的1816尺寸,大幅減少安裝面積。



3)實現最高亮度級別

4)反射構造與引腳數量類型各有兩種,可對應廣泛的需求
“MSL0301RGBW”:4pin  / “MSL0401RGBW”:6pin

近年來,全彩LED因其具備豐富多彩的表現力,在景觀燈和設計特性的要求較高的各種標志、數字標牌等廣泛領域中的普及被寄予厚望。

羅姆在此之前為客戶提供超小模制型的“PICOLEDTM(霹克鐳)-RGB系列”和高亮度反射型“SRGB系列”產品,一直是手機的文字和娛樂設備的字符顯示的首選。然而,隨著各種設備的小型化、高性能化的發展,要求更高的表現力,因此,更高亮度、混色性能卓越的小型3色發光LED的開發備受期待。

此次羅姆開發的“MSL0301/0401RGBW”,是利用“PICOLEDTM”(霹克鐳)系列積淀而來的小型化技術,不僅保持了反射型LED的高捕光和高亮度特性,還實現了僅為1.8×1.6mm的業界最小尺寸。而且,通過羅姆獨創的配線方式,成功縮短發光元件間距,實現了在提高表現力時不可或缺的卓越的混色性能。

羅姆發揮所擅長的封裝技術,擴充了小型LED產品線。另外,以高品質的光源演繹豐富表現力的羅姆的LED在景觀燈等大型設施中也被大量使用。今后,還將繼續完善從移動設備到景觀燈的、可滿足各種需求的LED產品陣容。[page]

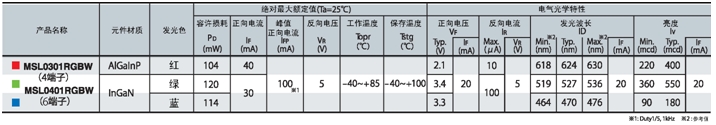

<規格>


<參考>
在照明、景觀燈、LED矩陣等領域中閃耀的羅姆“反射型3色發光LED”



羅姆除此次的“MSL0301/0401RGBW”以外,還為客戶提供反射型3色發光貼片LED。

此產品以體積小巧而且高亮度、混色性能卓越而聞名,在照明和景觀燈用途中可實現細膩的色彩調整,因此一直備受客戶喜愛。在這里介紹包括羅姆本公司照明在內的部分應用實例。

羅姆發揮自1973年推出LED產品以來多年積累的LED技術,以此打造的景觀燈,將為以大阪、京都為首的世界各地的各種場所演繹美麗光輝、創造美麗都市空間做出貢獻。

<應用實例>

①中國清華大學“清華羅姆電子工程館”

羅姆與中國清華大學于2006年達成產學聯合一攬子協議,進行了各種共同研究。

2011年4月,清華大學成立100周年慶之際,“清華羅姆電子工程館”竣工。建筑規模為地下3層、地上11層,總樓面面積約為33,000m²,作為清華大學電子工程系的研究設施和教室使用,同時,還設有羅姆和清華大學共同研究區域、國際交流中心、可供舉辦學會等學術發表和各種活動的禮堂等,具備完善的設施。該館在發揮清華大學學術研究基地功能的同時,也必將成為清華與企業、其他大學和實驗室之間在各個領域合作溝通的橋梁,進而成為世界性的尖端技術信息發源地。

該館的1層入口處安置的巨型LED點陣(5.76m×1.92m),采用了32萬2000個貼片LED??蛇M行高精細的顯示,因此不僅用于各種活動的通知,還計劃用來播放學校介紹視頻等。

●采用產品:SMLV36



[page]

②羅姆日本京都站前大樓的景觀燈 “京之光歷(燈光日歷)”
于2010年整體煥然一新的羅姆日本京都站前大樓景觀燈,整座大樓采用羅姆自產的LED照明等產品。大樓正面的墻面縱橫組合安裝了羅姆生產的全彩LED和可進行色溫微細調整的LED模塊,實現了如同透過紙窗一樣的柔和光線。該設計根據季節對色溫進行微妙的調整,表達了日本細膩的季節感,與京都街道風格融為一體。
這個命名為“京之光歷(燈光日歷)”的景觀燈由照明設計師石井干子女士設計,表達“日本的文化”和“京都的傳統”。
※請參閱:www.rohm.co.jp/kbc/lightup/
※光歷(燈光日歷)是石井干子設計事務所的注冊商標

●采用產品:SMLV56、SMLW56等


③大阪通天閣霓虹燈(日立制作所)
通天閣于1956年重建,由通天閣觀光株式會社運營,可稱之為大阪的標志性建筑。通天閣霓虹燈是1957年日立制作所承建的,每5~6年為一個周期整修一次。在第12次的整修中,大部分霓虹燈管都替換成LED,耗電量降低約一半,同時采用了全彩LED,力爭打造演繹絢麗色彩的景觀燈。這些LED中,采用了約40,000個羅姆的貼片LED“SMLV56”。

●采用產品:SMLV56
