針對用于LED照明的新一代MCU的詳解

發布時間:2012-03-23

中心議題:

  • 照明技術的發展及趨勢
  • 現代LED照明對MCU的需求
  • 智能照明的發展方向
  • MCU在LED照明中的應用

解決方案:

  • 78K0/IB2 LED路燈方案
  • 綠色環保LED照明方案


照明技術的發展及趨勢

照明發展歷程

首先,回顧照明技術的發展歷史,第一代以白熾燈為代表,優點是價格便宜,低溫啟動特性好,但是壽命短、發光效率低。第二代以熒光燈為代表,壽命較長、發光效率較高、成本較低,缺點是含重金屬汞、鎮流器/啟輝器功耗大。第三代的代表是高壓氣體光源,優點是穿透性強,反射率高,但是,含重金屬汞、顯色性低,并且需要安裝整流器。LED屬于第四代照明設備,是工作電壓低、安全節能、維護費用低、壽命長,目前的主要問題是價格較高,發熱量大,需要指出的是,目前對燈具中金屬汞的回收無廠商對應,但LED卻不含汞。

照明市場趨勢

照明在家用/商用電力消費中占有很大比重,大約17%,大量的消耗造成資源浪費、二氧化碳排放以及全球變暖等問題。因此,在全球范圍內,對綠色、節能的照明系統的需求在逐漸加大,隨著照明源的發展和改進,照明功耗逐步降低,LED的功耗僅為白熾燈的1/8。同時,照明系統采用各類通信、傳感器的智能照明控制系統,提高了應用效率。

日本在1998年就開展了 “21世紀照明”計劃,旨在通過LED技術使照明的能量效率提高為傳統熒光燈的兩倍。韓國、歐盟、美國也相繼提出了自己的照明規劃。我國有多項半導體照明相關的國家標準、行業標準即將出臺,財政部正在醞釀半導體照明的相關扶持政策。政府采購半導體照明示范工程項目的步伐正在加快。

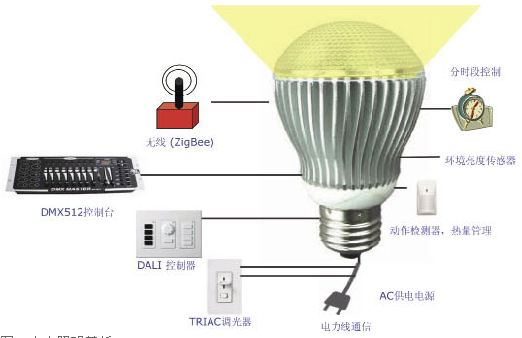

圖1 未來照明革新


現代LED照明對MCU的需求

通用LED照明市場分類大致可分為以下幾種:室內照明、商用照明、車用照明、戶外照明、交通信號、娛樂照明、路燈和電子顯示牌,液晶背光等。

隨著照明需求的發展和節能減排的深入,未來照明革新可以從分時段控制、環境亮度傳感器、動作傳感器、熱量管理等角度進行技術革新。

未來照明革新市場潛力巨大,如圖1所示。分時段控制是指在不同時間段有不同的亮度。環境亮度傳感器可以靈活應對燈具所處環境的亮度,比如天陰的時候天黑的比平常早,那么路燈就會提前打開。動作傳感檢測器是指夜晚的時候如果燈具周圍無人活動時,會調低亮度,當檢測到有人活動時,就會調高亮度。另外,現代照明需要有多重通信方式,除了無線方式以外,DALI或DMX512等先進的照明專用通信協議使得燈具的管理更加便捷,電力線載波通信(PLC)也是近年來備受關注的方向。

智能照明的發展方向

智能照明的發展方向呈現幾個發展方向:MCU的集成度提高,所需外設減少,更加環保性;LED滿足家庭情景調光的色彩心情,更加人性化;各種通信協議,方便調光系統擴展,擴展性增強;無線連接方式使照明通信融入智能家庭,實現集成化。智能家庭的普及,可以促進綠色低碳生活、保護環境。智能混色調光,需要支持無線通信的場景照明。而APPLILET HCD工具,可以方便實現混色調光的開發調試,非常實用。



圖2 通過比較器進行反饋控制[page]




圖3 通過A/D轉換器進行反饋控制

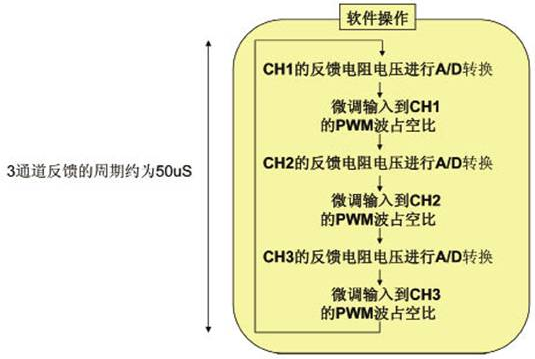

圖4 LED恒流控制操作流程圖(LED=3通道)


現代LED照明的要求

LED照明的要求包括家用照明和非家用兩種。

家用照明:

(1)更長的工作壽命

(2)成本低、體積小

(3)低功耗、,高效能

(4)兼容現有系統

非家用照明:

(1)低功耗、高效能

(2)多通道 (6條通道或更多)

(3)PFC控制

(4)PLC通信/無線通信

對MCU的需求則表現在如下幾個方面:

•精準控制電流,延長燈具壽命

•多種保護功能,保證燈具安全

•高集成度,節省空間和成本

•靈活且精確的調光,同等亮度更少能耗。

•同時為多通道提供獨立的定時器門限輸出功能

•通信方式多樣化,支持 IR/無線/DALI/ DMX512/ PLC/

•較高工作溫度 (85℃~105℃)

•更實用的評估方案
[page]
照明市場的需求

綜合高調光精度、低成本、節能和必須帶有應急保護功能,總結為單芯片MCU實現低成本和高性能的綠色節能照明系統。

MCU在LED照明中的應用

針對整個照明市場的MCU需求,瑞薩電子推出了對應的MCU。

78K0/Ix2

針對照明市場的這些需求,瑞薩電子的78K0/Ix2 MCU產品,很好地解決了這些問題。78K0/Ix2相應的特性有很多。78K0/Ix2的PWM輸出周期25ns,具有16位變頻定時器和內部40MHz操作時鐘特性,滿足高精度調光需求。78K0/Ix2無需外圍IC,可由PFC控制IC、變頻控制IC和LED驅動IC(LED照明),有效降低成本。對應緊急狀態時的定時器高阻輸出,方法是和比較器/外部中斷聯動。對應可在實現 “任何亮度”,實現降低能源消耗,方法是使用傳感器/通信,而通信又包括DALI、DMX、遙控器和I2C等。照明用ASSP單片機78K0/Ix2,具有多種內存容量和引腳數可選,對應簡單到復雜的LED照明應用。

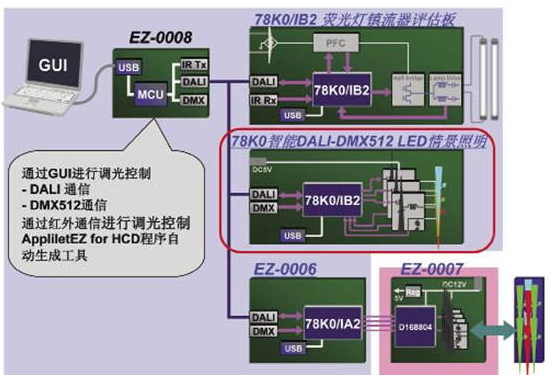

圖5 照明參考方案

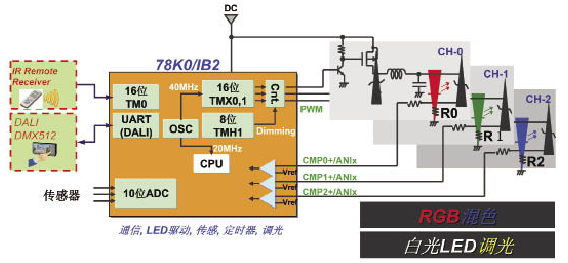

圖6 智能DALI-DMX512 LED情景照明控制


照明用ASSP單片機78K0/Ix2的特點:


•內置高速晶振(CPU最高20MHz )

•高速4通道16位PWM定時器 (40MHz)

•內置片上調試

•串行通信(UART,I2C,CSI),內置DALI(照明用通信)功能

•MCU工作溫度可達105℃

•可獨立控制最多4路LED

•可適應LED照明器具大量發熱的使用環境

•可方便實現DALI協議接收/發送

適用于照明控制的定時器的特性:

•計數時鐘最快達到40MHz

•帶死區時間PWM輸出

•可進行全/半橋控制

• 4通道同步輸出

•可與比較器連動進行緊急停止的功能

•可配合A/D轉換器進行LED恒流控制

•可用作LED恒流控制的開關信號或用作調光亮度控制信號
[page]
增強的模擬功能:

•定時器同步A/D轉換器

•內置1.2V穩壓參考

•3通道比較器

•內置運算放大器,包括PGA 模式 (×4/×8/×16/×32),獨立模式 (使用+/ -/輸出引腳)

•可用于LED恒流控制快速響應進行反饋操作

•可用于檢測來自傳感器的微小信號控制LED燈具亮度

恒流控制

恒流控制有兩種恒流控制的方式。

第一種是通過比較器進行反饋控制。使用比較器檢測LED電流,通過改變PWM輸出占空比實現恒流控制。通過改變比較器內置參考電壓可實現各通道的獨立調光(28級),如圖2所示。

第二種是通過A/D轉換器進行反饋控制,使用A/D轉換器檢測LED電流,通過改變PWM輸出占空比實現恒流控制。通過改變A/D轉換的目標值實現各通道的獨立調光,如圖3所示。

LED恒流控制操作流程圖如圖4所示,如圖,有3通道的LED需要控制,是A/D轉換→PWM輸出的微調的重復操作。軟件操作過程是對CH1的反饋電阻電壓進行A/D轉換,微調輸入到CH1的PWM波占空比,然后對通道2和通道3進行同樣操作,重復上述流程即可。三個通道的A/D轉換和檢測調整的整個周期約為50μs。



圖7 78K0無驅智能調光LED燈泡參考板




圖8 78K0/IB2 LED路燈方案


綠色環保LED照明方案

瑞薩電子的照明參考方案由3部分組成,可通過PC端GUI進行調光控制,PC和通信板通過USB線連接,情景照明板和通信板之間可以由紅外、DALI及DMX512三種方式實現,在瑞薩電子的照明參考方案中,可以使用AppliletEZ for HCD程序自動生成工具,實現照明控制程序的涉及、編譯和燒寫。照明參考方案如圖5所示。
[page]
78K0/IB2低成本高亮度LED調光(調色)控制的優點:

• 3通道獨立恒流控制(高亮度LED)

•調光控制,調色控制

•通信模式 (DALI,DMX512,AD輸入)

智能DALI-DMX512 LED情景照明控制如圖6所示。通過比較器內部參考電壓/PWM占空比,可進行3通道獨立LED調光(28級);通過8位PWM TMH1的同步控制,可進一步提高調光精度。

78K0無驅智能調光LED燈泡參考板如圖7所示。普通白熾燈功耗大、且調光的能效比很低,78K0無驅智能調光LED燈泡參考板可以實現AC220V,不帶 PFC調整功能;遙控器調光 (自定義315M RF);小巧的PCB便于集成。

基于78K0/IB2 LED路燈方案如圖8所示??蓪崿F(xiàn)AC220V,具有 PFC;驅動總功率60W;調光通信接口可采用RS485/PLC接口。

開發工具

第一步通過器件驅動自動生成工具(Applilet2)生成器件驅動。第二步通過Project Manager(PM+)編輯程序(綜合開發環境)(源程序管理、編輯、工具管理)。第三步調試(ID78K0)和仿真通過MINICUBE2(簡易),IECube等進行操作確認。另外,對于量產型燒寫工具,除了瑞薩電子自己提供的工具意外,另有第三方工具也可支持。瑞薩電子提供照明參考方案套件,使即使初次接觸MCU,也能迅速上手。
