高亮度LED在汽車照明應用中的關鍵問題

發布時間:2011-03-01

中心議題:
  • LED在汽車照明應用中的特點
  • 汽車照明應用中的控制LED的方法
解決方案:
  • 電流控制
  • 電流的線性控制
  • 開關式調節器

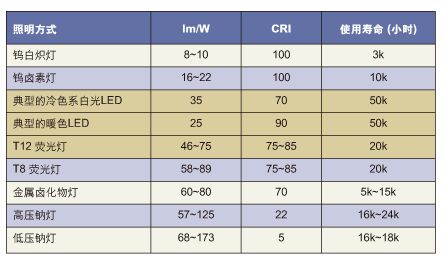

1.可靠性與使用壽命

LED的預期使用壽命為5萬個小時,而鹵鎢燈為2萬個小時,鎢白熾燈為3千個小時。相對于白熾燈,LED的結構堅固,不容易受振動影響,使用過程中光輸出亮度也不會明顯下降?;诙鄠€LED的照明方案還具備“冗余度”好處,即使一個LED出現故障,仍可以繼續使用照明裝置。正確使用LED(特別是正確控制LED的溫度),可有效延長LED的預期壽命。相反,如果溫度過高,LED很容易損壞。LED應用在汽車照明上還牽涉許多法律定義問題。大多數國家對剎車燈或頭燈故障——燈亮或熄滅有明確定義。但對采用多個LED的燈,很難準確定義照明燈是否已經損壞。制造商與立法機構正在定義LED的使用方法。

2.效率/每瓦流明

與標準的白熾燈相比,LED消耗每單位電能可以產生更多的光輸出。但與鹵素?zé)粝啾葧r,LED的實際光輸出的優勢并不明顯。最新的LED具備出色的流明每瓦數值,但某些數值是在優化條件下取得的,而通常不是在最高輸出條件下獲得的。一般而言,當LED的電流增加時,光輸出量并未呈線性增加。因此,即使LED在0.5A電流下輸出x流明,它在1.0A電流下也不會輸出2x流明。

3.響應速度

以剎車燈和方向指示燈管為例,假設車輛時速為125公里/小時,即35米/秒時,白熾燈的熱啟動時間約為250毫秒,而反應迅速的LED可提早約8米距離發出剎車警告,從而有效避免汽車相撞。指示燈也是如此。

4.方向性

另一個關鍵特性是LED的發光方式。與白熾燈不同,LED只透過一個表面發光,這對頭燈與航圖燈應用有好處,但可能不適合車廂照明燈其它照明應用(圖1)。

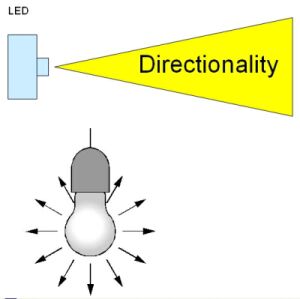

圖1:與白熾燈不同,LED發出光具有方向性。
  [page]
控制LED的方法

1.電流控制

LED的一個基本問題是,LED是由電流控制的器件,其電壓降相對較低。最簡單的方法是使用電阻限制LED的電流,但該方法并不適合采用額定電壓為12V或24V電池的系統,因為電池的實際電壓是從6V至18V或12V至36V。因此,如果需要保持亮度,就必須進行恒流控制。

2.電流的線性控制

線性控制指通過線性調節器保持通過LED的電流為常數。線性控制在某些情況下效率很低,例如,正向電壓為3.5V的單1A(3W)LED,需要調節器在保持1A電流的同時將的額定12V電源降至8.5V,這樣使用3WLED將浪費8.5W的功率。線性電流控制是產生噪聲最少的技術,而且從EMC角度看,線性電流控制最安全。

3.開關式調節器

電感式開關恒流技術雖然產生的電子噪聲較多,但它的效率更高。根據LED的使用數量,可以采用降壓或降/升壓調節器。

4.EMC問題

必須盡量減少輻射與傳導噪聲,將噪聲控制在容許極限內。雖然PWM方法的頻率固定,且相對較容易進行濾波,但由于LED負載較為穩定,如果采取適當措施,磁滯控制器及PFM是合適的選擇。開關式調節器的發展趨勢是頻率將更高,以減少電感/電容的體積。這對汽車應用而言,這總是最佳的解決方案。將頻率保持在較低的水平有助于避免干擾問題。

基頻的“抖動”或“擴展”技術確實有助于符合類似峰值EMC測試要求,但最佳的方法是不產生任何輻射,而任何開關式調節器均難以實現這點。


輻射熱、傳導熱與熱管理

使用高亮度LED的用戶(特別是汽車制造業)要面臨的關鍵問題與最大挑戰之一,是LED的自熱問題。LED的每瓦流明已取得了很大改進,但事實上LED的多數電能均轉化成傳導熱。LED能產生的適合車廂照明的輻射熱較少,但在寒冷氣候中,頭燈的輻射熱卻能有效地融化透鏡上的雪。因此,熱管理是可靠控制LED的關鍵。

熱管理主要指溫度增加時減少電流。使用高亮度LED的優點是電流變化較大時,眼睛無法察覺到亮度變化。一般而言,電流下降25%,單個LED的亮度變化并不明顯。
