觸摸面板與液晶面板一體化

發布時間:2010-11-04 來源:中電網

面板的機遇與挑戰:
  • 5到10.2寸的面板平均售價將會迅速下滑
  • 3到4.9寸觸摸面板平均售價將持續上升
  • 觸摸面板與液晶面板整合以提高性價比
面板的市場數據:
  • 2010年全球觸控面板產量將達790萬平方米
  • 2011年將會超過1千萬平方米

觸摸屏在以手機為主的便攜式電子中應用日益廣泛,并逐漸向平板電腦等大尺寸應用發展,據調研機構DisplaySearch給出的數據顯示,在 2010年全球觸控面板的產量將達到790萬平方米,且在2011年將會超過1千萬平方米。2010年每月的產能(以三寸為單位)估計能達到2億9千6百萬片,預計在2011年每月的產能將會超過3億9千1百萬片。而且迷你筆電和平板電腦等5到10.2寸的面板平均售價會迅速下滑。而3寸到4.9寸手機所用的觸摸面板的平均售價會持續上升,這是因為迷你筆電和平板電腦對投射式電容觸摸面板需求上升,造成供貨的吃緊,另一方面也是因為移動電話的平均屏幕尺寸逐漸增加所致。

面板廠商一方面加大產能以滿足日益增長的市場需求,另一方面,希望降低成本,提高生產良率,其中一條途徑就是將觸摸面板與液晶面板整合,這樣既可以降低成本,還可以降低面板的整體厚度,實現輕薄化。

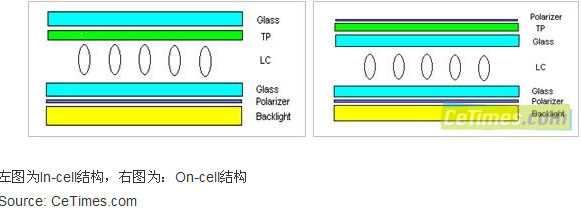

目前,市場上采用的觸摸屏基本都是分離式觸摸屏,所謂分離式觸摸屏,就是觸摸面板與液晶面板分開生產,然后組裝到一起。為降低面板厚度和成本,很多廠商都在積極開發一體化觸摸屏,也叫內置式觸摸屏,即在液晶面板內部嵌入觸摸傳感器的方式,但由于對顯示性能有所影響,而且良率難以保證,所以無法實現量產。但是On-cell概念的提出,讓業者眼前一亮,徹底解決了這一問題,前者在液晶面板內部嵌入觸摸傳感器功能的方法被稱為“In-cell”,后者在液晶面板上配置觸摸傳感器的方法被稱為“On-cell”,如下圖

這是一個圖片

In-cell結構由于是將觸摸傳感器置于液晶面板內部,占據了一部分顯示區域,所以犧牲了部分顯示效果,而且還使工藝變得復雜,高良率難以實現。但是On-cell結構不是在液晶面板內部嵌入觸摸傳感器,只需在彩色濾光片底板與偏光板之間形成簡單的透明電極即可,降低了技術難度。

現在液晶面板廠商只需在現有工藝中增加一步整合工藝,即可實現面板一體化,然后直接交給整機設備商,也就是這種一體化面板將由液晶面板廠商直接供應,此舉加快了液晶面板廠商進軍觸摸面板產業的步伐,獨立的觸摸面板廠商將會因此失去更多機會。

目前日本日立,韓國三星及LG已率先推出了基于On-cell結構的一體化觸摸屏樣機,三星透露年底可實現量產,相信其它廠商也會不甘落后,預計明年將有更多的一體化觸摸屏面市。
