皮膚不必接觸即可輸入 投影型觸摸面板亮相

發布時間:2010-09-28 來源:技術在線

投影型觸摸面板的產品特性:
  • 克服了電阻膜方式的缺點
  • 性能和原有產品相同
  • 絕緣物體和手指操作的多點觸控成為可能
投影型觸摸面板的應用范圍:
  • 液晶面板

投影型(ProjecTION Type)靜電容量方式觸摸面板的賣點是輕快的操作感和多點觸控(Multi Touch)。被iPhone采用后,迅速引起人們的關注,目前已在很多便攜產品上得到使用。但是,與電阻膜方式相比,投影型存在著可檢測物體有限的問題。只有皮膚和特殊用筆才能輸入。因?yàn)橥队靶椭荒軝z測到導電體的輸入動作。

為解決上述課題,日立顯示器公司(Hitachi Displays)開發出了可檢測到樹脂和布等絕緣物體的輸入的投影型觸摸面板(圖1)。這樣,即使是投影型觸摸面板也能夠?qū)崿F(xiàn)戴著手套操作、或用指甲選擇按鈕、或用樹脂筆寫字等多種輸入方法。也就是說已經克服了投影型相對于電阻膜方式而言的缺點。用絕緣物體和手指操作的多點觸控也成為可能。

性能和原有產品相同
除了可以用絕緣物輸入的特點以外,在具有10ms~16ms的響應時間、90%以上的全光線透射率以及耗電量和耐久性等方面,此次開發的產品與普通的投影型性能相同。在檢測控制方面,可使用原來用于投影型的控制器IC。

關于座標檢測誤差方面,采用游戲機使用的普通樹脂筆(筆尖直徑為0.8mm)時,其誤差在±0.5mm以下(座標的檢測精度為±1.0%)。0.8mm這一數值比原有投影型可檢測的特殊筆尖還要細,可實現更加細微的操作和文字輸入。

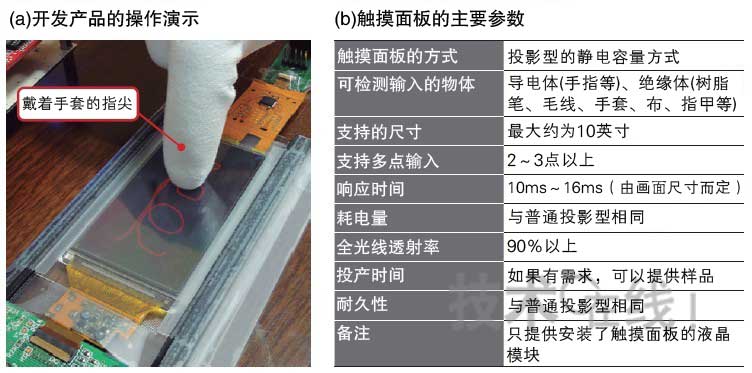

圖1:可用戴著手套的手指操作

雖然日立顯示器公司沒有公開產品采用的技術細節,但是該公司稱,其產品在普通投影型觸摸面板上“添加了某種材料,改變了構造”。盡管添加了材料,但為了使安裝觸摸面板的液晶面板模塊厚度和大小不發生變化,該公司進行了多種努力。不僅改進了硬件,還新開發出了能夠檢測絕緣物的處理算法。

日立顯示器計劃不以觸摸面板單體形式銷售,而是將其安裝在液晶面板上,以模塊的形式銷售。如果有需要,該公司可以提供樣品。支持的面板尺寸最大約為10英寸。預計主要應用于3~4英寸的顯示器上。
