三美電機展:厚度為2mm的光學式輸入傳感器模塊

發布時間:2010-03-08 來源:技術在線

產品特性:
  • 厚度僅為2mm的光學式輸入
  • 主要通過光敏元件和光纖構成
  • 背面配備了在選擇動作時使用的球型機械式開關
應用范圍:
  • 便攜產品

三美電機開發出了厚度僅為2mm的光學式輸入傳感器模塊“SFN-11GU”。設想用于用一根拇指在手機畫面上進行操作的用途。解說員表示,“如果是觸摸面板的話,大多數情況下需要一手拿著手機,用另一只手的手指碰觸畫面進行操作,而有些顧客希望可以只用單手進行操作”。該產品已經用于便攜終端產品中。

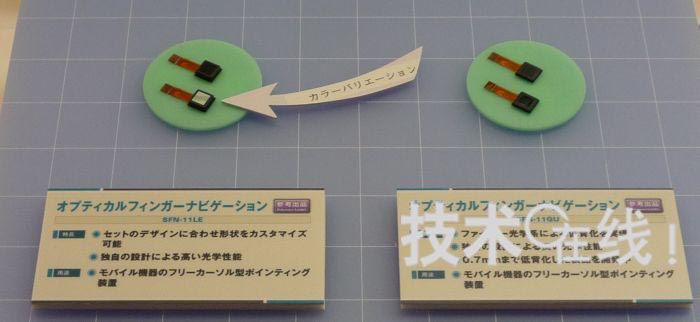

右側是采用光纖的產品,左側是采用鏡片的產品
模塊主要通過光敏元件和光纖構成,通過檢測指紋的移動距離,便可以操作畫面上的指針(Pointer)等。受光面的上側配置了光纖,可以通過光纖利用光敏元件獲得指紋圖像,也就是來自指紋的反射光。

傳感器部分的背面配備了在選擇動作時使用的球型機械式開關。例如,在某個圖標上設置指針,想要選擇這個圖標時,用手指按下傳感器部分,機械式開關便可以運轉并選擇圖標。

三美電機計劃今后進一步實現薄型化,將模塊厚度降至1.3~1.4mm左右。力爭在2010年7~8月樣品供貨該款超薄產品。

此外,三美電機還在會場上展出了代替光纖采用鏡片的傳感器模塊“SFN-11LE”。其特點是較高的設計自由度,而非超薄。據介紹,將面向要求具有高創意性的用途。

展板
