安森美半導體推出高能效LED照明應用GreenPoint?參考設計

發布時間:2009-12-01 來源:電子元件技術網

產品特性:
  • 基于降壓-升壓型拓?fù)浣Y(jié)構
  • 提供平坦的電流穩流
  • 提供獨特的自動檢測電路
應用范圍:
  • 加速及簡化高能效發光二極管(LED)照明應用的開發

近日,應用于綠色電子產品的全球領先高性能、高能效硅方案供應商安森美半導體推出兩款新的GreenPoint®參考設計,加速及簡化高能效發光二極管(LED)照明應用的開發。

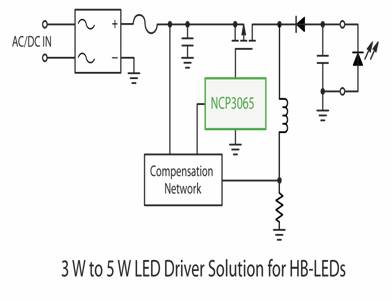

第一款參考設計采用適合MR16 LED替代的尺寸及特性配置,是經過精心構建及測試的3瓦(W)至5 W LED驅動器方案,用于 驅動高亮度LED(HB-LED)。第二款參考設計是為期望符合美國 “能源之星”(ENERGY STAR®)住宅照明應用1.1版固態照明(SSL)要求的設計人員而設,乃經過精心構建及測試的隔離型8 W恒流LED驅動器GreenPoint®方案。

這兩款新的參考設計均提供構建完整應用的全部功能模塊,并提供包括參考設計概述、原理圖、物料單(BoM)、Gerber文件及評估指引的完整文檔。

MR16參考設計基于降壓-升壓型拓?fù)浣Y(jié)構,使用安森美半導體的非隔離型恒流配置、工作在約150千赫茲(kHz)頻率的NCP3065開關穩壓器。這參考設計電路適合軌道照明、汽車照明及景觀照明等12 Vac或12 Vdc應用,不論輸入線路及輸出LED電壓如何變化,均提供平坦的電流穩流。這參考設計還提供獨特的自動檢測電路,支持12 Vdc或12 Vac電源輸入,同時維持目標輸出電流。

安森美半導體的另一款針對“能源之星”住宅LED照明的離線型LED驅動器GreenPoint®參考設計經過優化,驅動便攜臺燈、櫥柜內照明及戶外走廊燈等應用中的1到8顆大功率LED。這參考設計采用新穎的電路配置,無須增加額外的無源功率因數校正(PFC)網絡,即可在115 Vac條件下提供高于0.85的功率因數,減少了元器件數量,并輕松滿足住宅LED應用功率因數要求。這設計支持90 Vac至265 Vac的通用輸入電壓工作,采用安森美半導體集成了固定頻率電流模式控制器和700 V MOSFET的NCP1014開關穩壓器集成電路(IC)。




安森美半導體電源應用市場營銷總監鄭樂康(Laurent Jenck)說:“隨著新、老制造商不斷強化LED相較于傳統照明方案在性能、成本、可靠性及能效方面的優勢,固態照明市場會持續增長。安森美半導體這些新的GreenPoint®參考設計提供經過證明及測試、極盡高能效的高亮度LED驅動方案,使新的及新興照明應用設計人員可大幅縮短開發周期。”
