TSOP5038:Vishay傳感器和光障系統應用紅外接收器

發布時間:2009-01-19

產品特性:TSOP5038:Vishay傳感器和光障系統應用SMD紅外接收器

  • 高固定增益
  • 300-µs 的快速響應時間
  • 封裝中提供光探測器和前置放大器
  • 采用內置紅外濾波器抑制可見光
  • 2.7 V 至 5.5 V 的電壓
  • 0.5-mW/sqm 的典型發光

應用范圍:

  • 傳感器和光障系統應用

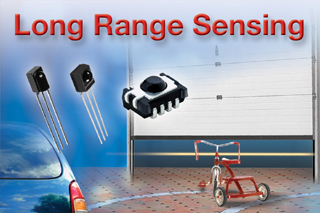

日前,Vishay推出為傳感器和光障系統應用優化的小型SMD 接收器 --- TSOP5038,拓寬了其光電產品系列。憑借其快速響應時間、不易受電壓波動和 EMI 噪聲影響以及在 5 V 時具有 0.85 mA 典型低電流等特點,該固定增益器件可在所有光環境中提供始終如一的性能。

在中長距反射傳感器系統、紅外光障系統(如車庫門開門器等)、坐便盆及其他“物體存在”系統中,增益控制處理必須不同于遠程應用。在遠程應用中,自動增益控制 (AGC) 可調整增益以適應光環境水平、寄生噪聲和其他標準,從而接收器可繼續響應數據信號,同時拒斥雜音。然而,可變增益并不適合傳感器應用,因為這會極大增加設計的復雜性。此外,傳感器應用需要快速響應時間,以便在持續的 38-kHz 信號中工作。

TSOP5038 在所有光環境中提供高固定增益,從而解決了上述問題。它還具有短脈沖重復時間,從而實現 300-µs 的快速響應時間。38 kHz 或 38 kHz 脈沖連續信號可用于驅動紅外發射器。為了簡化設計,采用內置紅外濾波器抑制可見光。

為了進一步簡化設計,TSOP5038 在一個封裝中提供光探測器和前置放大器。該高靈敏器件具有 0.5-mW/sqm 的典型發光和2.7 V 至 5.5 V 的電壓。該接收器符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 的規定。

目前,TSOP5038的樣品已可提供,并已實現量產,大宗訂單的供貨周期為 8 周。
