TI無傳感器的的Insta SPIN-FOC電機控制

發布時間:2013-03-19 責任編輯:easonxu

【導讀】德州儀器推出無傳感器的內嵌FAST軟件編碼器算法的Insta SPIN-FOC電機控制方案,F(xiàn)AST軟件編碼器算法只需很少的基本電機參數,可以替代原有電機傳感器以及現有軟件觀測器,不用調試觀察器,運行時可自動實時參數補償。


德州儀器(TI)于近日在北京宣布,推出無傳感器的內嵌FAST軟件編碼器算法的Insta SPIN-FOC(磁場定向控制,即矢量控制)電機控制方案。適于空調、洗衣機等家電,工業、高鐵、傳統汽車及電動汽車中的泵、風機和壓縮機等應用。

Insta SPIN-FOC的優勢有3點:①縮短開發周期,該套軟件在C2000平臺上運行,最快5分鐘就可調通。②提升電機性能和效能。③軟件編碼器算法FAST(磁通、轉角、速度和扭矩)嵌入在32位MCU C2OOO Piccolo F2806x的ROM里,不需傳感器觀察器。

TI中國區MCU及無線連接業務開發經理吳健鴻解釋道:“目前,包括TI無傳感器SMO算法及市場上的矢量控制算法,都要依賴很多的電機參數,調試電機觀察器需要幾個月或更長時間。而FAST軟件編碼器算法只需很少的基本電機參數,可以替代原有電機傳感器以及現有軟件觀測器,不用調試觀察器,運行時可自動實時參數補償。這樣,電機控制技術不太強的工程師也能進行設計。例如,新手可調用ROM中的系統功能以調整控制增益;專家調用ROM中的FAST編碼器功能定制控制系統。”

Insta SPIN-FOC技術及FAST算法的特性還有,支持各類同步和異步三相電機;可實現更高的精度,更快的動態響應,以實現最大扭矩輸出;零速和過零速的穩定性;失速恢復;帶載啟動能力強;電流環路自動調試;除永磁控制外,還支持PowerWarp工作模式,感應器的節能效果在20~50%;提供高保真低延時反饋信號,如弱磁/強磁的磁場信號,保持最高轉速內的檢測角度精度,轉子速度相位滯后近于零等。

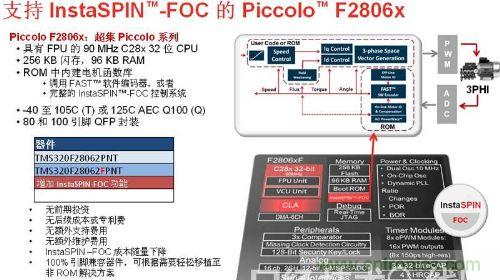

Insta SPIN-FOC的Piccolo F2806x芯片特性及結構如圖1所示。

圖1:Insta SPIN-FOC的Piccolo F2806x芯片特性及結構圖
圖1:Insta SPIN-FOC的Piccolo F2806x芯片特性及結構圖
