【導讀】語音技術的快速發展，將智能音箱推送至人工智能最佳入口的高地，據Canalys數據顯示，2017年智能音箱出貨量突破了3000萬臺，2018年全球出貨量有望達到5630萬臺。而隨著智能音箱保有量的快速增長，有效帶動了智能插座產品的銷量，使其迅速搶占了家居智能化的初級入口。據悉，2017年智能插座出貨量超過1000萬只，2018年預計將達3000萬只。

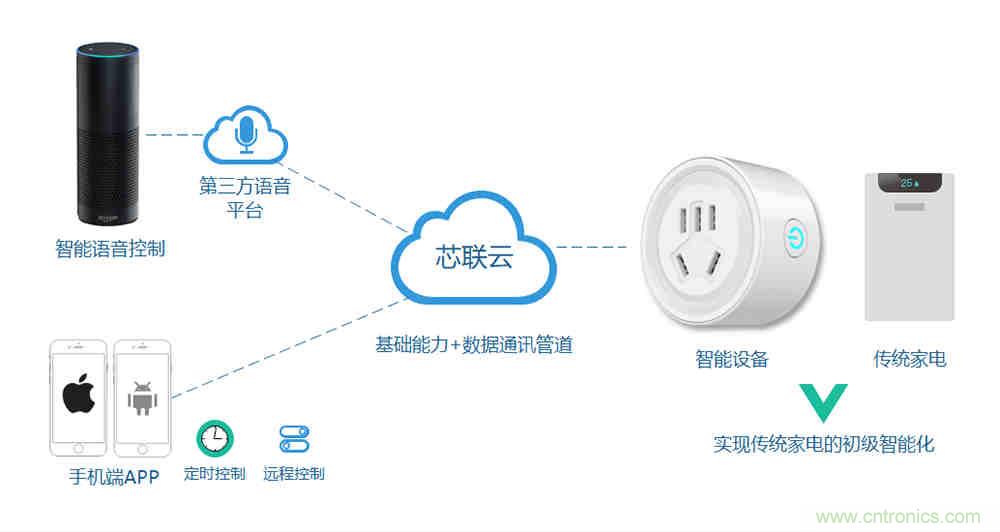

其中，在各式智能插座產品中，價格低廉、體積小巧的單孔智能插座是當前市場上最為暢銷的產品：通過一個小小的智能插座，用戶可以對家電實現一些簡單的智能控制，如基于智能音箱的語音控制、APP遠程控制、定時開關等。
然而，普通的單孔智能插座功能單一，僅僅能實現設備開關，無法滿足用戶更多需求，通過增加一顆電能計量芯片，實現電量統計、智能監測等功能成為新潮流。
圖：智能計量插座電路原理圖
如上圖所示，單孔智能插座向可計量方向升級，需要增加一顆電能計量芯片CSE7759B（SOP-8封裝）、錳銅合金電阻（2512封裝）、5個分壓電阻（1608封裝）、6個濾波電阻/電容（0402封裝），這對體積小巧、空間緊湊的單孔插座而言，無疑增加了硬件設計與布局的難度。
應對市場需求，芯?？萍纪瞥隽艘豢钪悄苡?jì)量插座專用WIFI模組CSM84F12，特點如下：
1、集成計量功能，體積小

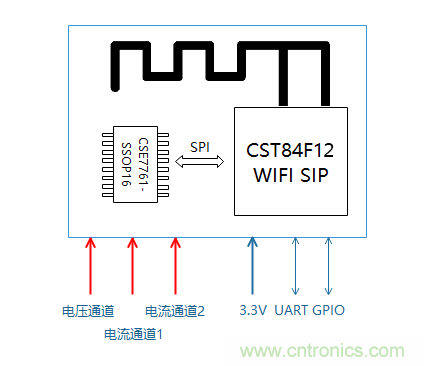

CSM84F12采用直插式封裝，除基本的WIFI功能外，還集成了芯?？萍夹乱淮碾p通道電能計量芯片CSE7761及必要的阻容器件。

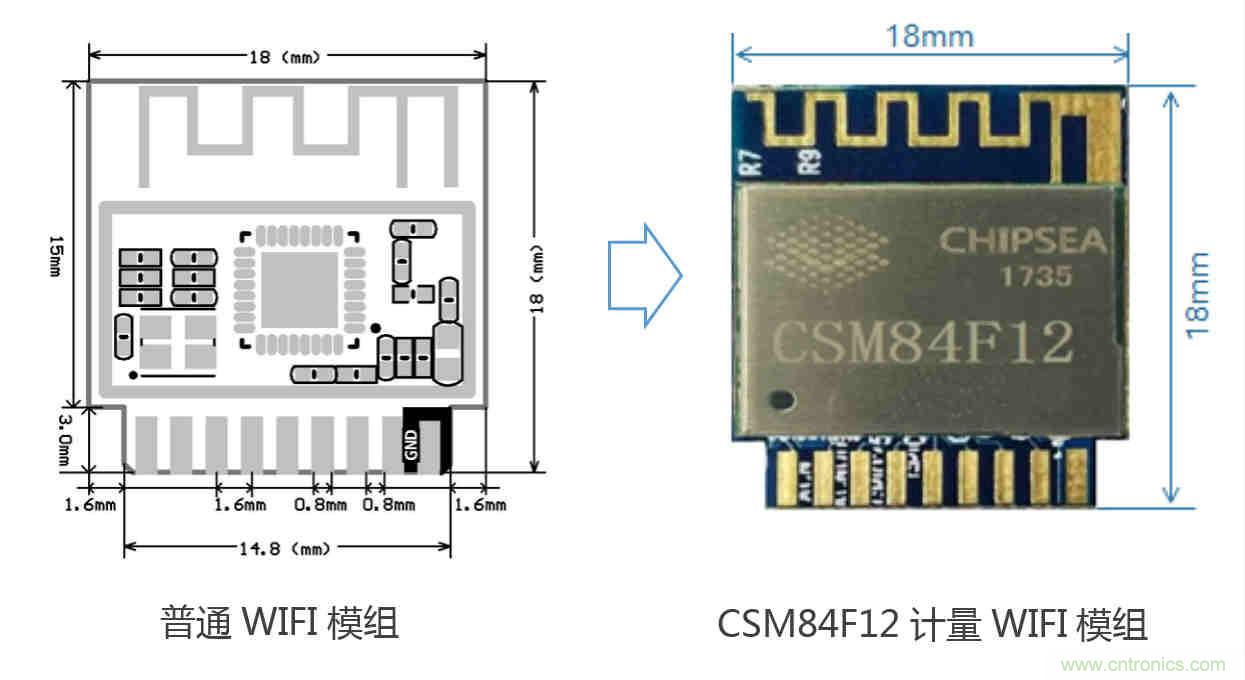

在豐富功能的同時，CSM84F12與傳統WIFI模組相比，仍然保持了相同大小的體積，這大大降低了計量型智能插座的硬件設計難度。
2、兩通道計量

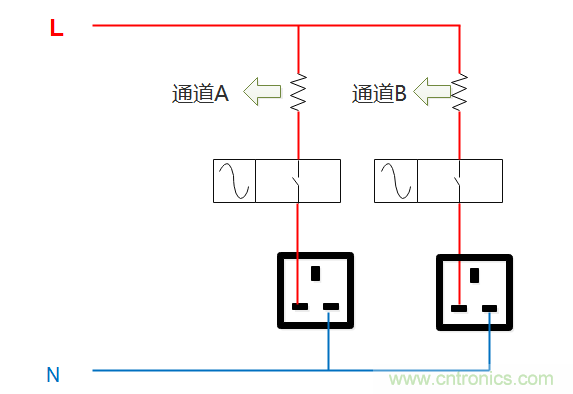

CSM84F12可以同時計量?jī)蓚€(gè)通道，能分別檢測兩個通道的電壓、電流、功率、電量，這在多孔插座中非常有價值。
3、可恢復過載保護

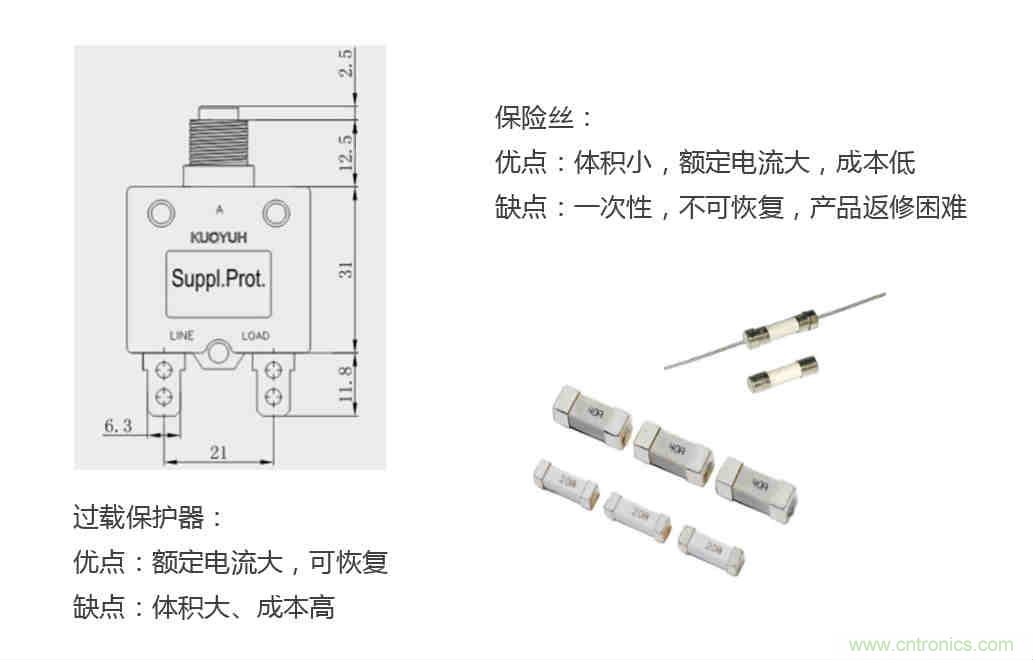

當前，傳統的智能插座為了實現過載保護功能，一般會采用過載保護器或保險絲，但這兩種方案都有局限性。

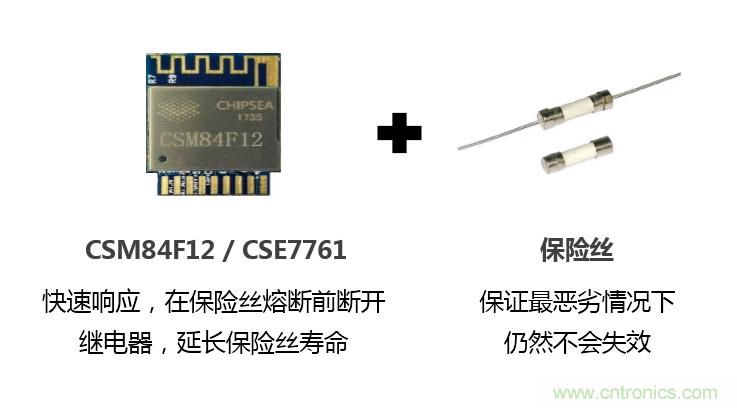

芯?？萍贾悄苡?jì)量模組CSM84F12則集成了快速過載檢測功能，通過CSM84F12與普通保險絲組合，可以低成本為智能插座帶來可恢復的過載保護功能。
其工作原理如下：

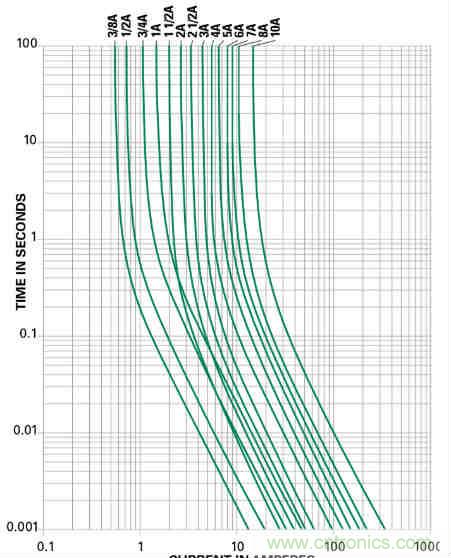

以力特208系列保險絲為例，10A規格保險絲在電流12A時的熔斷時間為0.1秒左右。理論上，只要在0.1秒內把繼電器斷開，就可以保護保險絲不熔斷，實現可恢復的安全保護。

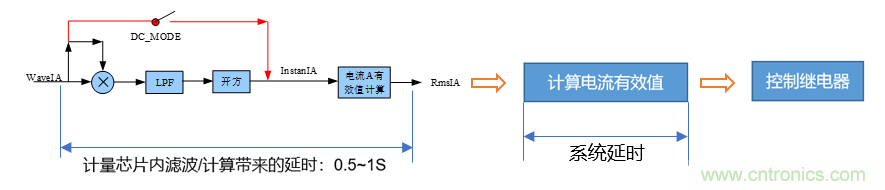

那為何傳統的電能計量芯片無法實現這項功能呢？我們不妨看一下傳統計量芯片的工作原理：
如上圖所示，由于延時太大，無法有效的保證保險絲不被熔斷。

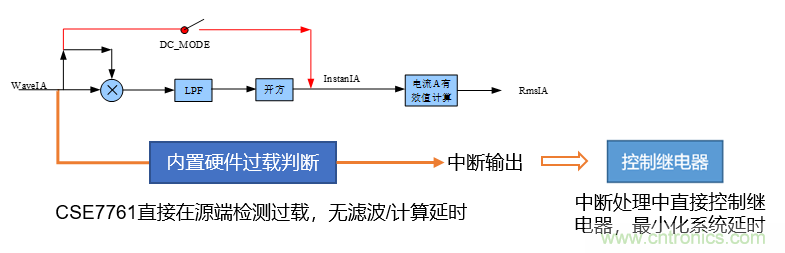

而CSM84F12采用了芯海科技新一代計量芯片CSE7761，內部集成了硬件過載檢測模塊，直接在輸入端檢測電流的瞬時值，有效避免延遲，能快速發現過載并斷開繼電器，避免保險絲熔斷，從而實現可恢復過載保護的功能。
此外，CSM84F12還支持溫度檢測、漏電保護等功能，讓生活用電更加安全。
結語
芯?？萍荚陔娔苡?jì)量領域擁有10年以上行業經驗，電能計量芯片出貨達1億顆，在安規、安全設計上有豐富的經驗。

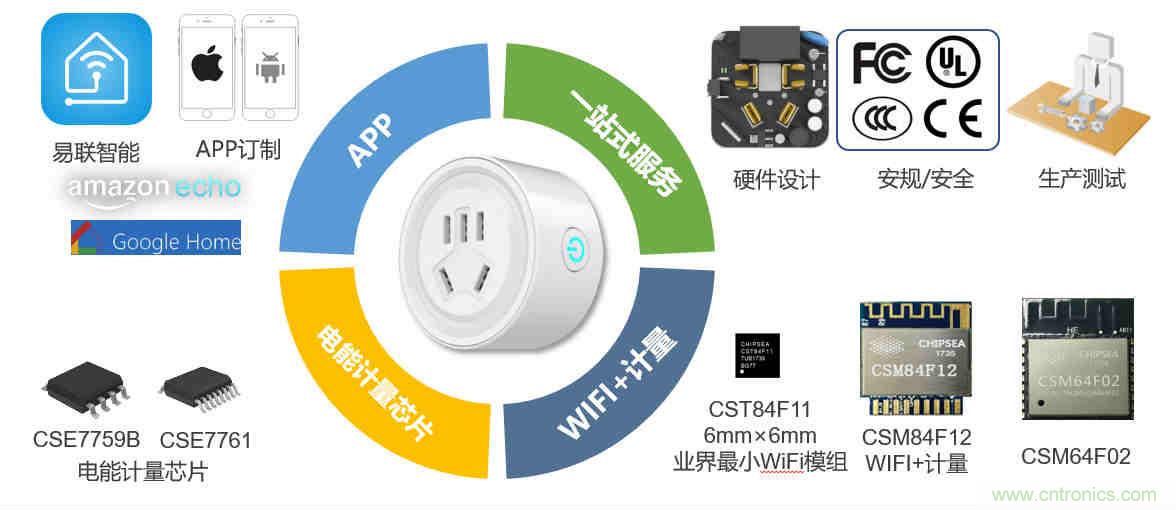

面向物聯網領域，芯?？萍继峁┘呻娐罚ㄖ腔跧C）、無線芯片/模組、智慧算法、云平臺和APP等產品，并提供從軟硬件方案、測試指引、設備連接與控制，到產品運營的一站式解決方案，如智能插座解決方案。
