具體而言，α_TP和α_RR是開環增益，而ß_TP和ß_RR是反饋系數。圖1a假設是單向塊，圖1b則更通用，因為它還考慮了誤差放大器周圍的饋通（feedthrough），如增益塊α_ft所表示的。

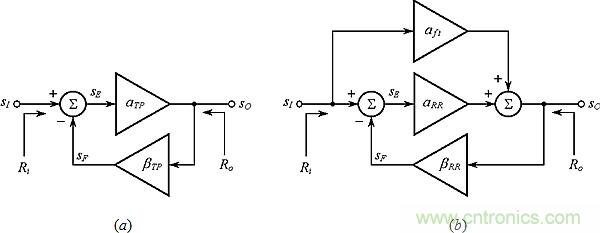

圖1：（a）雙端口（TP）和回歸比（RR）分析的負反饋框圖。





取決于s_I和s_O是電壓還是電流，有四種可能的拓撲結構，如圖2中的運放所示。在每個分圖題中，連字符前面的一項是指輸入相加的方式（串聯電壓，并聯電流），而連字符后面的一項是指反饋網絡采樣s_O以產生反饋信號s_F的方式（并聯電壓，串聯電流）。對每個拓撲結構，閉環增益呈現形式為：





其中：





是環路增益，A_ideal是極限條件（T_TP→ ∞）中s_O/s_I的值，通過使α_TP→ ∞得到。另外，反饋系數是：

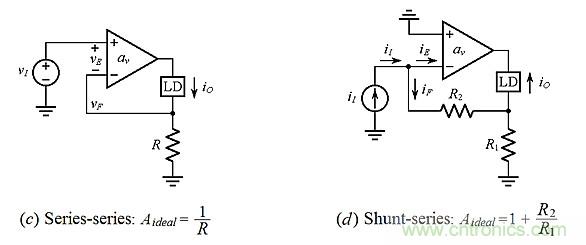

圖2：使用運放來說明四種基本反饋拓撲。



TPA尋求一種會考慮放大器和反饋網絡之間任何交互（如加載）的α_TP表達式。負反饋將每個端口的開環電阻r_pa轉換為閉環電阻，使這項任務變得容易：



8



串聯情況下為+1，并聯情況下為-1。如果T_TP 足夠大，在串聯情況下可將R視為開路，在并聯情況下可將其視為短路。



作為第一個例子，我們將TPA應用到圖3a的電流放大器，該電路有：





為得到α_TP，我們修改了誤差放大器，如圖3b所示。圖3a中輸入源看到的電阻是R_i= R₂/(1 + α_v)，負載看到的電阻是R_o = R₁(1 + α_v)。對于大的α_v，我們期望R_i很小、R_o很大。因此，如果我們將R_o近似為開路（OC），那么從放大器的輸入端口看到的反饋網絡就是R₂ + R₁的簡單串聯組合。同樣，如果我們

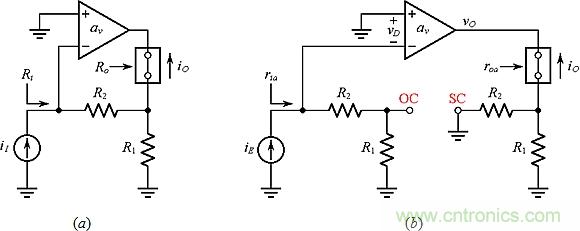

圖3：（a）端接于短路負載的并聯-串聯配置；（b）使用TPA查找開環參數α_TP、r_ia,和r_oa的電路。



將R_i近似為短路（SC），則從放大器輸出端口看到的反饋網絡就是R₂//R₁的簡單并聯組合。因此我們有：





表明開環增益為：





注意，α_TP ≠ α_v。簡化后的循環增益：





重新考慮α_v = 10 V/V和R₁ = R₂ = 10kΩ的例子。帶入上面的等式，給出：





盡管有OC和SC近似值，但通過與直接分析得出的 A_exact = 1.909 A/A相比，這相當有利。為確保這種近似性不是偶然的，我們來檢查R_i和R_o的值。通過檢查圖3b，我們有r_ia=R₂+R₁和r_oa=R₂//R₁。應用等式（4），我們得到：







從而證實R_i比電路中的其它電阻小得多，R_o大得多。





這種方法，如圖1b的塊圖所示，可計算閉環增益：





其中，T_RR是環路增益，A_ideal 和α_ft分別是T_RR → ∞和T_RR→ 0極限條件下s_O/s_I的值。這些極限是通過使圖1b中的α_RR → ∞ 和α_RR → 0來實現。根據以下流程，得到T_RR為誤差放大器的從屬源α_RRs_E的回歸比：



（a）設置s_I → 0； （b）在從屬源α_RRs_E的緊下游立即切斷反饋環； （c）與α_RRs_E源相同類型和極性的測試信號s_T通過電路下游； （d）找到由從屬源本身返回的信號s_R； （e）獲得回路增益作為回歸比。





隨著分析的進行，我們發現將TRR表達為積很方便，類似于公式（2）：





得到反饋系數β_RR：





或更簡單地，β_RR=T_RR/α_RR。



將這個過程應用于圖3a的電流放大器，產生了圖4a的電路，通過檢查，我們有v_R = α_vv_D = α_v(–v_T)，所以：





因此，α_RR = α_v和β_RR = T_RR/α_RR = 1。使α_v → 0，以便得到饋通增益，如圖4b所示。通過檢查，i_O = i_I，所以，α_ft= i_O/i_I = 1 A/A。再考慮α_v = 10V/V和R₁= R₂ = 10kΩ的例子，我們現在有：





對比公式（14）與公式（8），觀察各個T、α和β值的不同。另外，A_RR是準確的，而A_TP只是近似。為了符合圖1a中采用單向塊這一假定，TPA通過使T_TP = 20（與T_RR = 10相比）盡可能地接近A_exact。對于α_v的當前值來說，使T_TP = 21（而非20）將導致A_TP = A_exact，這可以很容易驗證。但是，對于饋通變得更相關的較低值（例如α_v=1V/V）來說，它不起作用。 α_v = 0時，差異最大，其中，A_RR=A_exact=1 V/V，但A_TP = 0。

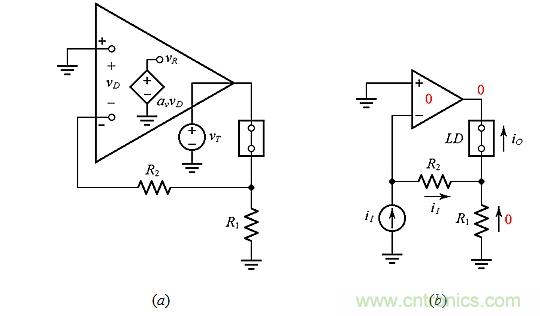

圖4：用于得到圖3a中電流放大器的環路增益T_RR和饋通增益α_ft的電路。



圖5：（a）并聯-并聯配置；（b）得到誤差增益α_TP的電路。





我們將這兩種方法應用于圖5a的I-V轉換器，但是使用具有非無限輸入阻抗r_i和非零輸出阻抗r_o的更真實的運放模型。正如我們知道的，該電路有：





由于這是一個并聯-并聯拓撲結構，所以反饋電阻同時為輸入和輸出兩個端口的接地電阻，如圖5b所示。我們有：





表明開環增益：





再次注意α_TP ≠α_v。而且，環路增益為：





對于RRA，請參考圖6的電路，它分別給出：





所以環路和饋通增益簡化為：





注意，α_ft和A_ideal極性相反。我們針對一種容易想象的特定情況，即α_v = 60 V/V和r_i= r_o = R = 10kΩ，來比較這兩種方法。是的，用一款不太合格的運放，可以更好地顯示其差異。把這些數據帶入相關公式，得到：



圖6：用于得到圖5a中I-V轉換器的環路增益T_RR和饋通增益α_ft的電路。







注意α_TP和α_RR以及β_TP和β_RR的幅值、極性和量綱的差別。A_TP 和A_RR (=A_exact)也有細微差別。



如果運放r_o = 0，根據公式（18）將不存在饋通。在這種情況下，我們將得到：T_TP = T_RR = 30，A_TP = A_RR = –9.677V/mA。如果運放也有r_i = ∞，則T_TP = T_RR = 60，A_TP = A_RR = –9.836 V/mA。然而，仍然會有很大的差異，即α_TP = –600 V/mA和β_TP = −0.1 mA/V，以及α_RR = 60 V/V 和β_RR = 1。盡管存在差異，這兩個參數集仍將設法提供相同的A值！





最后我們來看一看圖7a和b的單晶體管電路。圖7c中其共同小信號模型表明，誤差增益基于g_m（在運放的盒子中，它是基于α_v的）。而且，兩個電路都是串聯-輸入型的。然而，根據我們將輸出作為發射極電壓v_o還是作為集電極電流i_o，分別有并聯-輸出或串聯-輸出類型。兩個電路都很簡單，可以直接分析它們。但是，通過TPA和RRA進行研究將更具啟發性。

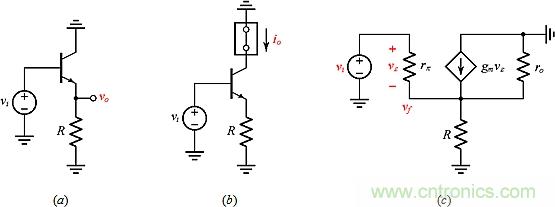

圖7：假定g_m = 40mA/V，r_π = 2.5kΩ，r_o = 40kΩ和R = 1.0kΩ。（a）串聯-并聯電路；（b）串聯-串聯電路；（c）其共同的小信號模型。



● 圖7a串聯-并聯電路的TPA：為得到A_ideal，讓g_m → ∞，如圖8a所示。這使得v_ε→ 0或v_o → v_i，意味著A_ideal = 1.0V/V (= 1/β_TP)。參照圖8b，通過檢查，我們有v_o=g_m(R//r_o)v_ε或α_TP=v_o/v_ε=g_m(R//r_o)。帶入數據，可以得到：

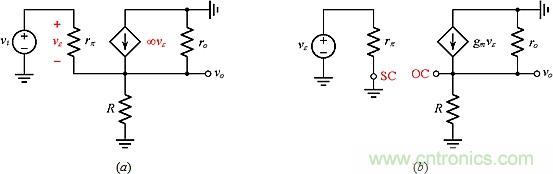

圖8：用于得到圖7a中串聯-并聯電路的A_ideal和α_TP的電路。



● 圖7a串聯-并聯電路的RRA：為得到T_RR，參見圖9a，其中i_r = g_mv_π = g_m[(-i_t)(r_π//R//r_o)]；為得到α_ft，參見圖9b，其中v_o = v_i(R//r_o)/[r_π + (R//r_o)]。所以：





帶入數據，得到：

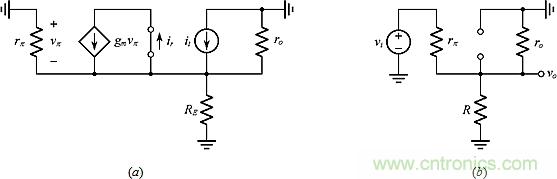

圖9：用于得到圖7a中串聯-并聯電路的T_RR和α_ft的電路。



● 圖7b串聯-串聯電路的TPA：為得找A_ideal，讓g_m → ∞，如圖10a所示。這使得v_ε→ 0，從而在r_π上產生虛擬短路，所以i_R = v_i/R。超級節點處的KCL給出i_o = i_R = v_i/R，所以A_ideal=i_o/v_i=1/R(=1/β_TP)。要得到α_TP，按圖10b繼續。結果如下：





帶入數據，得出：



圖10：用于得到圖7b中串聯-串聯電路的T_RR和α_ft的電路。





● 圖7b串聯-串聯電路的RRA：為得出T_RR，參見圖11a。 這與圖9a相同，所以我們有相同的T_RR。要得到α_ft，按圖11b繼續。結果如下：





帶入數據，得出：





串聯-串聯電路的饋通比串聯-并聯電路的小，所以A_TP →A_RR。

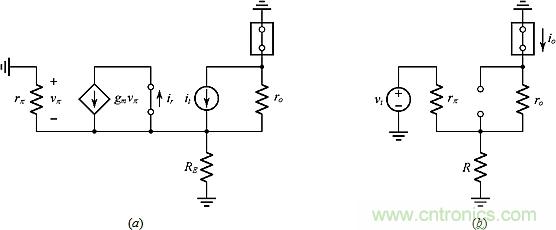

圖11：用于得到圖7b中串聯-串聯電路的T_RR和α_ft的電路。





前面利用以運放和晶體管作為增益元件（運放的增益為α_v，晶體管的為g_m）的簡單電路，討論了所有四種反饋拓撲結構。比較過程和結果，我們發現：







你更喜歡哪種方法？大學課程是否應該涵蓋這兩種方法？對這兩種方法是應予以同樣的重視，還是應舍棄其中一種？如果要舍棄一種方法，會是哪種？歡迎發表意見！
