選對了連接器,卻沒考慮觸點的后果很嚴重

發布時間:2018-01-17 來源:Bill Schweber 責任編輯:wenwei

【導讀】任何有一點實際經驗的工程師都知道,互連電纜和連接器是可靠性設計中必不可少的重要元素。它們是連接模擬和數字系統的全被動模擬組件?;ミB安裝不正確,沒綁緊,應力釋放不完全,彎曲太頻繁,或工作在太緊的彎曲半徑上,這些都可能導致徹底的系統故障。

更令人沮喪的是,它們可能是難以捕捉的間歇性操作的來源。更糟糕的是,在很多情況下,你可能無法肯定地確認你已經鑒定出了問題;相反,它可能暫時又消失了,或許是因為你做了什么,或者是因為隨機性。

由于這些原因,設計者經?;ㄙM大量的時間選擇最佳的線纜和連接器。選定的配對必須能應對頻率和功率等級,以及鎖定裝置/起重螺釘或固定夾等機械要求。(當然,在某些情況下,行業標準或慣例對這些因素進行了定義;但是在許多情況下,設計師具有廣泛的可選余地并且沒有受到限制。)

盡管如此,研究線纜和連接器主體是很容易的,但多管腳連接器內的關鍵電氣觸點又有人考慮到了嗎?除了確保他們可以應對所需的電流和頻率之外,他們通常不會得到太多關注。然而,這是一個非常局限的觀點。

怎么會這樣? 請參閱Tech Briefs上的文章“Contacts for Hi-Rel Connectors: Comparing Technologies”,該文章由高可靠性連接器供應商Harwin公司的專家撰寫,清楚地標識了為各種連接器提供的不同類型的觸點,以及每個連接器的關鍵屬性(Pro和Con)。

例如,圖1所示的雙梁接觸器,提供為圓形或方形插針管腳提供兩點接觸,是用于沖擊和振動環境的設備的理想選擇。但是,如果與超大或未對齊的插針管腳一起使用,則雙梁接觸(通常由磷青銅制成)會變形,并被永久性“固定”。

選對了連接器,卻沒考慮觸點的后果很嚴重

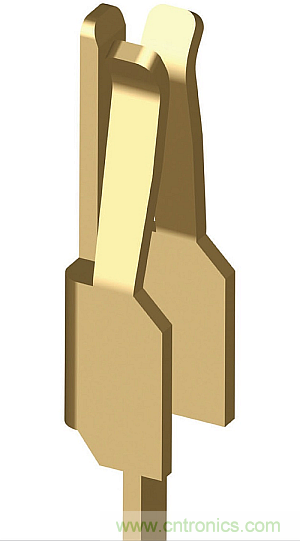

圖1:經常使用的雙梁接觸提供了可靠性、耐用性和整體性能的平衡,但是比簡單的配置成本更高。(圖片來源:Harwin)

另一種常用的觸點是圖2所示的音叉外形,由于可以使用沖壓金屬工藝制造,因此成本較低。 它與連接器上的方形插針一起使用,例如與PC-104標準兼容的插頭。缺點是它們的彈簧張力相對較低,所以振動環境下一般較少選這種。

選對了連接器,卻沒考慮觸點的后果很嚴重
圖2:音叉觸點設計在許多情況下提供的性能幾乎與雙梁一樣好,但成本更低;這里顯示為絕緣置換連接器組件的一部分。(圖片來源:Meritec)

上面只是本文討論的兩種接觸配置。此外還包括單梁、圓形夾、圓形多指,彈簧,彈簧和雙曲面觸點。這篇文章的“有用信息/閱讀時間”的比例很高,比我在各種主題上閱讀過的其他許多技術文章都要多。

這也清理了一個我內心深處理解模糊的地方。幾個月前,我有個與連接器有關的項目,發現幾乎所有的東西都是定制的,而不是標準的東西。連接器的分銷商除了些使用特別廣泛、非常常見的型號之外,現貨庫存相對較少。用戶選擇連接器主體類型,觸點數量,觸點類型,觸點完成和其他參數,然后供應商以很短的交貨周期定制出來不多的產品。

這是有道理的,因為具有所有可用選項的連接器組合的數量盡管不是無限的,但也多的數不清了。沒有人能把所有型號都來作庫存。但是這也意味著存在一個微妙的風險:如果準確的連接器/觸點組合在短時間內找不到,那么可能有人試圖“臨時”使用一個組合。

因此,由于物料清單(BOM)的替代,該產品可能無法通過內部測試或現場測試。更大的危險是設備會正常的工作了一段時間,采購都忘記了還需要采購正確的觸點?,F(xiàn)場故障長時間累積起來,設計人員將需要花費很多時間來設法確定發生了什么、以及怎么發生的。

教訓很簡單:花點時間選擇正確的連接器和觸點類型,并確保它能實際使用。 如果不能,至少要充分證明所使用的觸點不是你更好的、以及為什么。

您是否因為選擇正確的連接器主體而使用了錯誤的觸點類型,或者由于BOM上的小調整,從而遇到什么故障?
