蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

發布時間:2017-11-06 責任編輯:wenwei

【導讀】iPhone X是蘋果發布的第一款OLED iPhone機型,這款手機已經于今日正式進入市場,目前已經有不少網友曬出了iPhone X開箱照片。今天下午,知名拆解團隊iFixit給大家?guī)砹薸Phone X手機的完全拆解報告,一起來看看吧!

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

我們首先來回顧一下iPhone X的主要配置參數:

-A11+M11運動協處理器的蘋果新一代仿生芯片

-64GB或256GB板載存儲

-5.8英寸OLED多點觸控Super Retina HD顯示屏,2436×1125像素(458PPI)

-f/1.8和f/2.8光圈的雙1200萬像素廣角及長焦攝像頭,光學防抖,支持人像光效

-700萬像素TrueDepth攝像頭,f/2.2光圈,1080p高清錄制功能,支持Face ID

-支持快速充電和Qi無線充電

-802.11 a/b/g/n/ac Wi-Fi;NFC;藍牙5.0;MIMO

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone在過去的10年里走了很長的路,在經歷iPhone 6、iPhone 6s和iPhone 7這三個造型基本一樣的系列之后,蘋果終于在iPhone X上使用了新的設計。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

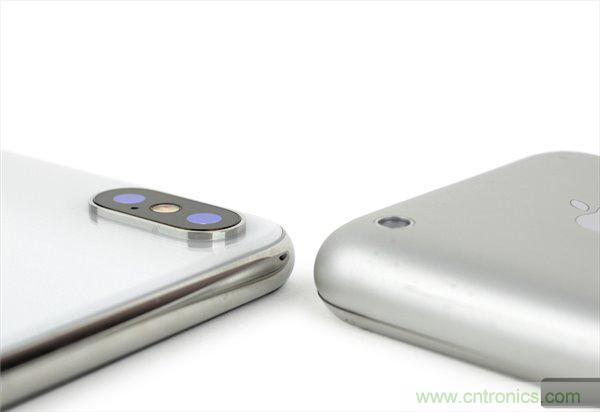

iFixit認為,iPhone X看上去有點像初代iPhone,當然,除了凸起的攝像頭、閃亮的不銹鋼邊框、玻璃背面板和Lightning接口。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

跟早些時候上市的iPhone 8一樣,iPhone X的背面也去除了難看的監管、環保標志。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

在拆解之前,先用X光看看iPhone X的內部結構。iPhone X跟之前的iPhone機型都不一樣,它擁有兩塊電池,蘋果第一次在iPhone上使用這樣的構造。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone X有一個非常小的邏輯主板,從焊點的重疊來看,它有兩層。為了給前置傳感器騰出空間,揚聲器被移動了不少。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

此外,Taptic Engine和下方揚聲器之間有一個神秘的芯片,我們接下來看看它到底是什么。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

底部的螺絲釘看起來更像是大頭針,因?yàn)橛幸徊糠质菦]有螺紋的。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

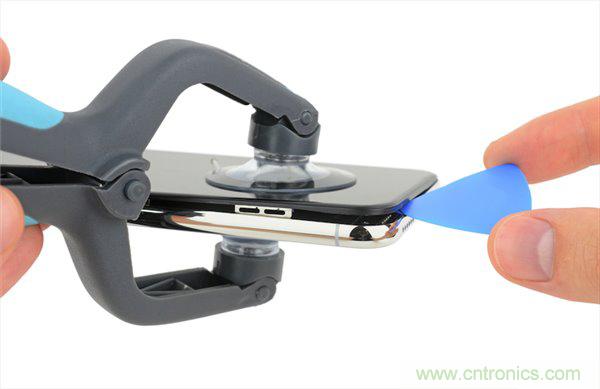

螺絲釘擰下來之后,輕松卸下屏幕面板。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

打開屏幕之外,我們可以看到每一個邏輯板連接器,密度比之前的機型都要高。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

擰下線纜連接固定的螺絲,小心分離屏幕面板和機身。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

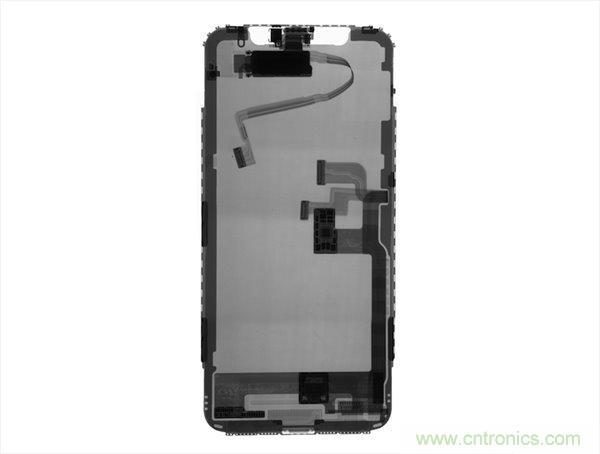

X光掃描發現,一個神秘芯片被安裝在顯示屏幕上。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

上圖再一次證實了之前X光掃描時看到的布局:雙電池和較小的邏輯板

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

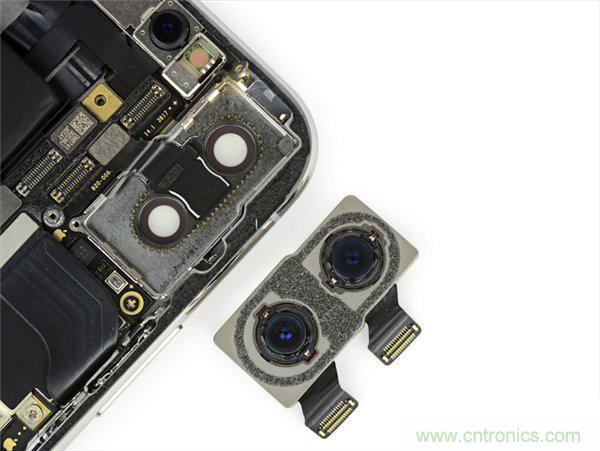

雙后置攝像頭擁有一個相當結實的支架,看起來蘋果為這些精密的部件提供了側氣囊式的支撐。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

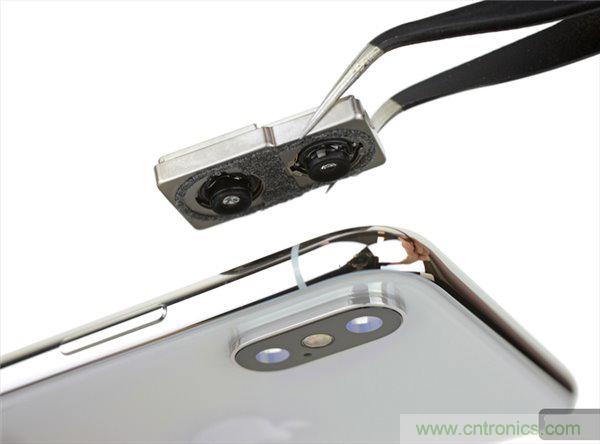

將雙后置攝像頭拆卸下來。攝像頭另外用一些泡沫粘合劑固定在后殼上,以防止碰撞。在使用人像模式和類似的功能時確實需要把攝像頭固定著。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

將最密集的邏輯主板解放出來,其空間設計緊湊,連接器和元件的密度是前所未有的。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone X主板的尺寸大約是iPhone 8 Plus主板的70%,從而為電池騰出了更多的空間。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

為了在尺寸有限的主板上投入更多的技術,蘋果將主板折成了兩半,兩個部分是焊接在一起的,需要將它們分離開來。(這是我們首次在iPhone上看到雙層板)

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iFixit將兩層主板分離之后發現,iPhone X主板總面積是iPhone 8 Plus主板區域面積的135%。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

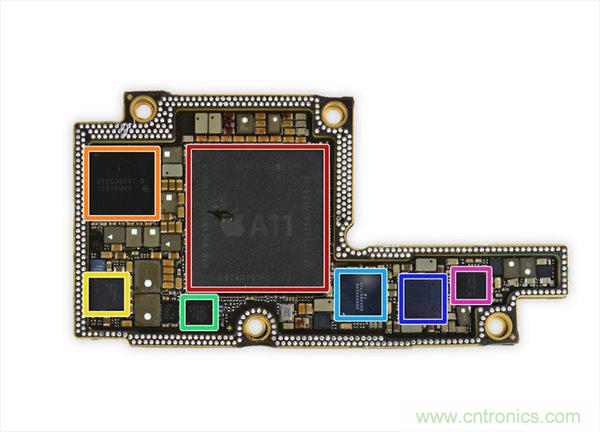

iPhone X主板的第一部分

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

  1. 紅色:蘋果APL1W72 A11仿生SoC SK海力士H9HKNNNDBMAUUR 3GB LPDDR4 RAM
  2. 橙色:蘋果338S00341-B1芯片
  3. 黃色:TI 78AVZ81
  4. 綠色:NXP 1612A1
  5. 淺藍:蘋果338S00248音頻編解碼器
  6. 藍色:STB600B0
  7. 粉色:蘋果338S00306電源管理IC

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

主板的第二部分

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

  1. 紅色:蘋果USI 170821 339S00397 Wi-Fi/藍牙模塊
  2. 橙色:高通WTR5975 gigabit LTE收發器
  3. 黃色:高通MDM9655驍龍X16 LTE調制解調器和PMD9655 PMIC
  4. 綠色:Skyworks 78140-22功率放大器,SKY77366-17功率放大器,S770 6662, 3760 5418 1736
  5. 淺藍:Broadcom BCM15951觸摸控制器
  6. 藍色:NXP 80V18 PN80V NFC控制器模塊
  7. 粉色:Broadcom AFEM-8072,MMMB功率放大器模塊

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

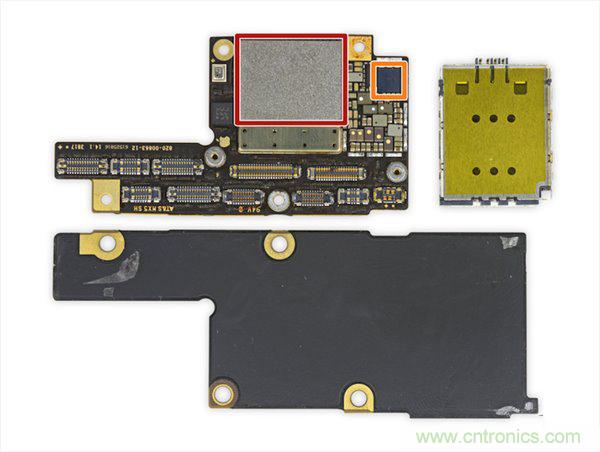

兩部分主板的另一面

  • 紅色:東芝TSB3234X68354TWNA1 64GB閃存
  • 橙色:蘋果/凌云邏輯338S00296音頻放大器

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

通過X光掃描來了解主板的3D結構。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

拆卸電池,iPhone X的電池并不是雙電池,而是采用雙單元設計,能更有效利用空間。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone X電池額定3.81V,容量2716mAh,功率10.35Wh。作為對比,iPhone 8 Plus為10.28Wh;三星Galaxy Note 8為12.71Wh

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

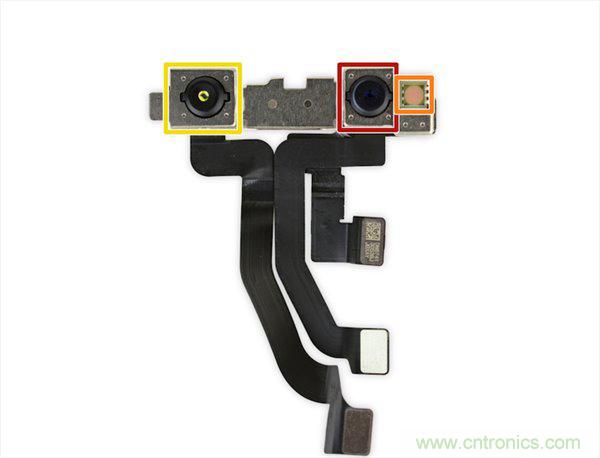

接下來我們將注意力轉向iPhone X的頂部,找到備受期待的TrueDepth相機系統。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

第一步,嵌入顯示屏上的泛光照明器用紅外線照亮你的臉。

接下來,紅色標記的前置攝像頭證實人臉的存在。

然后,最右側的紅外點投影儀(橙色部分)在你的臉上投射網格點來創建3D地圖。

最后,左側的紅外攝像頭讀取3D地圖,并將數據發送給手機。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone X外殼中的剩余部分。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

底部的揚聲器,周圍還有防水膠粘劑。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

當然,還有Taptic Engine。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

iPhone X的Lightning接口更加耐用,它有一個更寬的支架,通過螺絲固定在框架的側壁上。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

再看看iPhone X的顯示屏,首先是聽筒揚聲器。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

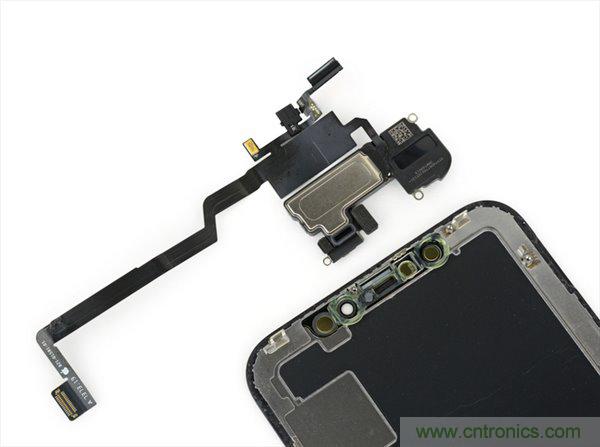

將組件拆卸下來之后,我們可以看到揚聲器、麥克風、環境光傳感器、泛光照明器和近距離傳感器。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

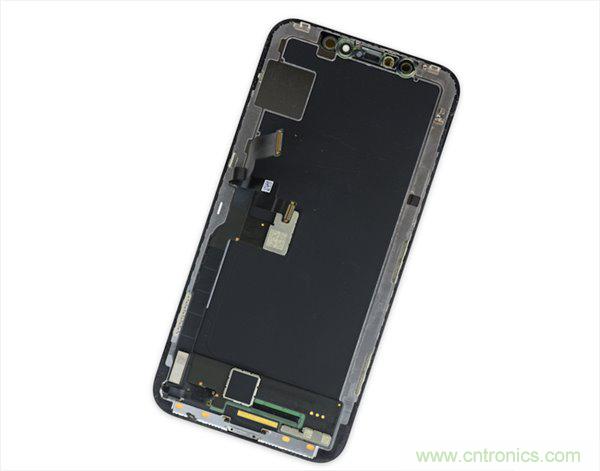

最后就剩下一塊luo lu的顯示屏幕。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

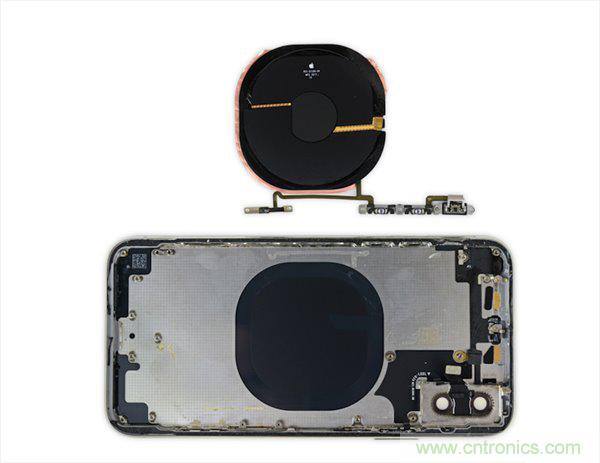

在光禿禿的金屬外殼上,我們看到了另一個熟悉的部分:無線充電線圈。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

當然,還有音量按鍵、鈴聲/靜音開關和一個未知的傳感器支架。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

跟iPhone 8系列一樣,iPhone X的玻璃背面板也非常難剝離,蘋果使用了大量的膠水來粘合。

蘋果iPhone X iFixit拆解報告:雙層主板+雙單元電池

這就是iPhone X組件的全家福。

總結

最終,iFixit給出的iPhone X可修復性得分為6分(滿分10分)。

-iPhone X屏幕和電池容易維修替換;

-破裂的顯示器可以被替換,不需要移除Face ID組件;

-使用螺絲釘比大量使用膠水要容易拆很多,但需要使用拆蘋果產品專用的梅花型螺絲刀和Y字螺絲刀,外加一把普通的螺絲起子。

-防水措施使得部分維修變得更復雜,但不太可能造成難以修復的水損壞;

-電纜較繁瑣,將互不相干的組件連接在一起,替換起來很麻煩,且成本較高;

-前后的玻璃面板導致跌落損壞的可能性增加一倍,如果玻璃面板破碎,更換時需要移除所有部件,更換整個底盤。
